Steuerung des elektrischen Widerstands
Bei den Geräten mit Moducontrol ist
die Möglichkeit der Steuerung eines
elektrischen Widerstands vorgese-
hen; dieser Widerstand kann auf fol-
gende Arten gesteuert werden:
• als Ergänzung (bei dieser Art ist zu-
sammen mit dem Einsatz des elektri-
schen Widerstands die gleichzeitige
Verwendung der Wärmepumpe vor-
gesehen);
• als Frostschutz oder ersatzweise
(bei dieser Art wird der Verdichter
der Wärmepumpe vollständig abge-
schaltet und nur der elektrische Wi-
derstand aktiviert);
Die Spezifi kationen für die Funktions-
weise beider Steuerungsarten wer-
den in den nachfolgend angeführten
Plänen dargestellt.
Die Auswahl zwischen den Steue-
rungsarten mit ergänzender oder
Ersatzfunktion wird durch die ge-
messene Temperatur der Außenluft
vorgegeben; wenn diese unter die
im dazugehörigen Plan angegebene
Schwelle absinkt.
ACHTUNG: alle Parameter auf die
in der nebenstehenden Tabelle Be-
zug genommen wird, sind in dem
auf den folgenden Seiten erklärten
Menü für die Widerstandsteuerung
enthalten.

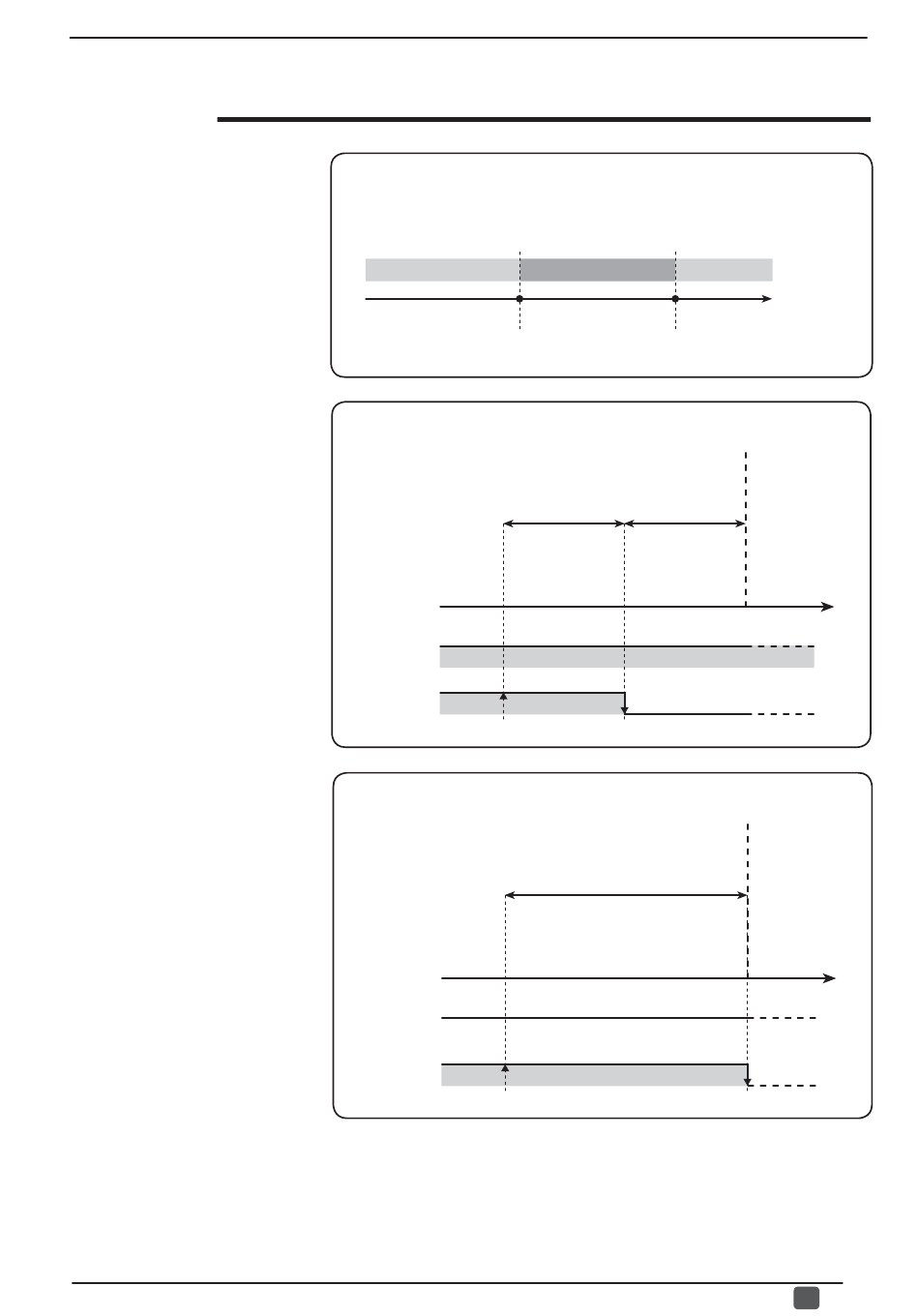

Logik für die Auswahl der Steuerungsart es Widerstands
Widerstand
Steuerungsart
ERSATZFUNKTION
Parameter tA2
(Index 5)
Logik des Widerstands mit ergänzender Funktion:
ON
Verdichter
ON
Widerstand
Logik des Widerstands mit Ersatzfunktion:
OFF
Verdichter
ON
Widerstand
Widerstand
Widerstand
Steuerungsart
ERGÄNZENDE FUNKTION ausgeschaltet
Parameter tA1
(Index 4)
Sollwert HEIZBETRIEB
Parameter Bri Parameter Sri
(Index 3) (Index 2)
Sollwert HEIZBETRIEB
Parameter Bri
(Index 3)
IMDCFJ. 12.05 6343841_03
Abb. 11
immer
Temperatur
Außenluft
Abb. 12
Temperatur
Wasser der Anlage
OFF
Abb. 13
Temperatur
Wasser der Anlage
OFF
