Rigol MSO8000 Series Quick Manual

Digital oscilloscope
Hide thumbs Also See for MSO8000 Series:
Table of Contents

Advertisement

Quick Links

See also: Service Manual
RIGOL
Quick Guide
MSO8000 Series Digital
RIGOL (SUZHOU) TECHNOLOGIES INC.
Oscilloscope
Jul. 2019
English
中文

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MSO8000 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Rigol MSO8000 Series

Summary of Contents for Rigol MSO8000 Series

  • Page 1 RIGOL English Quick Guide 中文 MSO8000 Series Digital Oscilloscope Jul. 2019 RIGOL (SUZHOU) TECHNOLOGIES INC.

  • Page 3: Guaranty And Declaration

    RIGOL products are covered by P.R.C. and foreign patents, issued and  pending. RIGOL reserves the right to modify or change parts of or all the  specifications and pricing policies at the company’s sole decision. Information in this publication replaces all previously released materials.

  • Page 4: General Safety Summary

    RIGOL General Safety Summary English Only the exclusive power cord Use the proper fuse. designed for the instrument Avoid circuit or wire exposure. and authorized for use within Do not operate the instrument the local country could be with suspected failures.

  • Page 5: Care And Cleaning

    Document Overview This manual gives you a quick review about the front and rear panel of MSO8000 series, the user interface, and the basic operation method. For the latest version of this manual, download it from the official website of RIGOL (www.rigol.com).
  • Page 6 Position Knob Knob POSITION Content Conventions in this Manual MSO8000 series includes the following models. Unless otherwise specified, this manual takes MSO8204 as an example to illustrate the functions and operation methods of MSO8000 series digital oscilloscope. Max. No. of No.

  • Page 7: General Inspection

    RIGOL sales representative. Product Overview MSO8000 series is a medium and high-end mixed signal digital oscilloscope designed on the basis of the ASIC chip (RIGOL self-owns its intellectual property right) and UltraVision II technical platform developed by RIGOL.

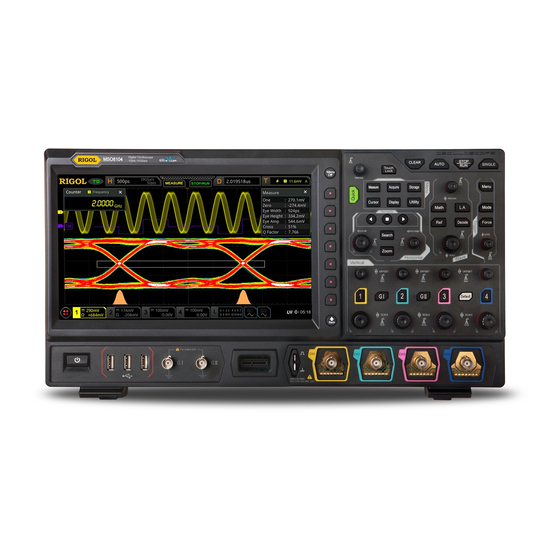

  • Page 8 RIGOL English 3 4 5 6 7 8 9 10 11 12 13 Figure 1 Front Panel Table 1 Front Panel Description Description Description Capacitive Touch Screen RUN/STOP Key Function Menu Operation Keys Single Trigger Control Key Quick Key (Shortcut Key)
  • Page 9 RIGOL English 8 7 6 Figure 2 Rear Panel Table 2 Rear Panel Description Description Handle LAN Interface USB DEVICE Interface USB HOST Interface HDMI Video Output Reference Clock Input/Output EXT Trigger Input Trigger Output Interface Kensington Security Lock Hole...
  • Page 10 RIGOL English 5 6 7 10 11 12 24 23 14 13 Figure 3 User Interface Table 3 User Interface Icons Description Description Analog Channel Label and Waveform Operation Menu Operating Status Notification Area Arbitrary Waveform Generator 2 Horizontal Time Base...

  • Page 11: To Prepare For Use

    RIGOL To Prepare for Use English To Adjust the Supporting Legs Adjust the supporting legs properly to use them as stands to tilt the oscilloscope upwards for stable placement of the oscilloscope as well as better operation and observation, as shown in Figure 4.

  • Page 12: Turn-On Checkout

    MSO8000 series oscilloscope supports multiple system languages. You can press Utility  Language to set the system language. To Connect the Probe RIGOL provides the passive probe, the active probe, and the logic probe for MSO8000 Series MSO8000 series. For specific probe models, please refer to Datasheet .
  • Page 13 RIGOL compensation adjustment before making measurements. For detailed English procedures, refer to "Function Inspection" and the "Probe Compensation" sections introduced in this manual. Connect the active probe: Take RP7150 (the active differential probe) as an example. Connect the probe head to the preamp of the active probe, as shown in Figure 7.

  • Page 14: Function Inspection

    Figure 9. Connect the other terminal of the logic probe to the signal terminal under test. RIGOL's MSO8000 series has a configuration of a logic probe RPL2316. To apply to different application scenarios, RPL2316 provides three connection methods to connect the signal under test. For details, RPL2316 Logic Probe User’s Guide...
  • Page 15 RIGOL English Compensation Signal Output Terminal Ground Terminal Figure 10 To Use the Compensation Signal Set the probe attenuation to 10X, and then press AUTO. Observe the waveform on the display. In normal condition, the square waveform as shown in Figure 11 should be displayed.

  • Page 16: Probe Compensation

    "Perfectly compensated" in the figure above. Touch Screen Operation MSO8000 series provides a 10.1-inch super large capacitive touch screen, which supports multi-touch and gesture operation. It has strong waveform display capability and excellent user experience. It features great convenience, high flexibility, and great sensitivity.
  • Page 17 RIGOL English Figure 13 Tap Gesture Pinch&Stretch Pinch or stretch two points on the screen with two fingers to zoom in or out the waveform. To zoom in the waveform, first pinch the two fingers and then stretch the fingers; to zoom out the waveform, first stretch the two fingers, and then pinch the fingers together, as shown in Figure 14.

  • Page 18: Rectangle Drawing

    RIGOL English Figure 15 Drag Gesture Rectangle Drawing Enable the function navigation, and then tap the "Draw rect" icon to switch to the rectangle drawing mode. Drag to draw a rectangle on the screen, as shown in Figure 16. The actions supported by the rectangle drawing include: Select "Trigger zone A":...

  • Page 19: To Use The Built-In Help System

    RIGOL To Use the Built-in Help System English The help system of this oscilloscope provides instructions for all the function keys on the front panel and their corresponding menu keys. The steps for opening the built-in help system are as follows: Press Utility ...
  • Page 20 RIGOL knob is different from that of pressing down the knob, these two operations will English give you different help information. Method 2: In the "Help Options", rotate the multifunction knob to switch among the help options to get the corresponding help information.

  • Page 21: Parameter Setting Method

    RIGOL Parameter Setting Method English For the MSO8000 series, you can use the multifunction knob or enable the touch screen to set the parameters of MSO8000 series. The common parameter setting methods are as follows: Method 1: For the parameters with the sign...
  • Page 22 RIGOL values, you can also press OK directly to close the numeric keypad. At this time, English the unit of the parameter is the default unit. In the numeric keypad, you can also perform the following operations: Delete the parameter value that has been input.

  • Page 23: Fuse Replacement

    RIGOL Fuse Replacement English If you need to replace the fuse, use only the specified fuse (AC 250 V, T3.15 A; 5.2 mm× 20 mm) and perform the following operations, as shown in Figure 19: 1．Turn off the instrument, cut off the power, and remove the power cord.

  • Page 24: Remote Control

    Remote Control English MSO8000 series digital oscilloscope can be connected to the PC via the USB, LAN, or GPIB interface to set up communication and realize remote control through the PC. The remote control can be realized by using SCPI (Standard Commands for Programmable Instruments) commands.
  • Page 25 RIGOL 快速指南 中文 MSO8000 系列数字示波器 2019 年 7 月 RIGOL (SUZHOU) TECHNOLOGIES INC.
  • Page 27 商标信息 RIGOL 是苏州普源精电科技有限公司的注册商标。 文档编号 QGA26001-1110 声明  本公司产品受中国及其他国家和地区的专利（包括已取得的和正在申请的 专利）保护。  本公司保留改变规格及价格的权利。  本手册提供的信息取代以往出版的所有资料。  本手册提供的信息如有变更，恕不另行通知。  对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能以及因 使用本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。 未经 RIGOL 事先书面许可，不得影印、复制或改编本手册的任何部分。  产品认证 RIGOL 认证本产品符合中国国家产品标准和行业产品标准及 ISO9001:2015 标 准和 ISO14001:2015 标准，并进一步认证本产品符合其他国际标准组织成员的 相关标准 联系我们 如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系： 电子邮箱：service@rigol.com 网址：www.rigol.com MSO8000 快速指南...
  • Page 28 RIGOL 一般安全概要 请使用所在国家认可的本产品 怀疑产品出故障时，请勿进行操 专用电源线。 作。 10. 请保持适当的通风。 请确保产品可靠接地。 11. 请勿在潮湿环境下操作。 查看所有终端额定值。 中文 12. 请勿在易燃易爆的环境下操作。 请使用合适的过压保护。 13. 请保持产品表面的清洁和干燥。 请勿开盖操作。 14. 请注意防静电保护。 请勿将异物插入排风口。 15. 请注意搬运安全。 请使用合适的保险丝。 避免电路外露。 安全术语和符号 本手册中的安全术语： 警告 警告性声明指出可能会造成人身伤害或危及生命安全的情况或操 作。 注意 注意性声明指出可能导致本产品损坏或数据丢失的情况或操作。 产品上的安全术语： DANGER 表示您如果不进行此操作，可能会立即对您造成危害。 WARNING 表示您如果不进行此操作，可能会对您造成潜在的危害。 CAUTION 表示您如果不进行此操作，可能会对本产品或连接到本产品...
  • Page 29 断开电源。 用柔和的清洁剂或清水浸湿软布擦拭仪器外部。清洁带有液晶显示屏的仪 器时，请注意不要划伤液晶显示屏。 注意 请勿使任何腐蚀性的液体沾到仪器上，以免损坏仪器。 警告 重新通电之前，请确认仪器已经干透，避免因水分造成电气短路甚 至人身伤害。 文档概述 本文档用于指导用户快速了解MSO8000系列数字示波器的前后面板、用户界面 及基本操作方法等。 提示 本手册的最新版本可登陆 RIGOL 网址（www.rigol.com）进行下载。 文档格式的约定 按键 用 “按键字符 （加粗） +文本框” 表示前面板按键， 如 Utility 表示 “Utility” 按键。 菜单 用 “菜单文字 （加粗） +字符底纹” 表示一个菜单选项， 如 系统 表示 Utility 按键下的“系统”菜单选项。 MSO8000 快速指南...
  • Page 30 RIGOL 操作步骤 用箭头“”表示下一步操作，如 Utility  系统 表示按下前面板上的 Utility 按键后，再按 系统 菜单键。 4. 旋钮 标识 旋钮 标识 旋钮 中文 水平时基旋钮 垂直档位旋钮 SCALE SCALE 水平 垂直 水平位移旋钮 垂直偏移旋钮 POSITION OFFSET 水平 垂直 波形垂直档位旋钮 触发电平旋钮 SCALE LEVEL 波形垂直 触发 波形垂直位移旋钮 多功能旋钮 POSITION 波形垂直...
  • Page 31 进行免费维修或更换。 2． 检查整机 若存在机械损坏或缺失，或者仪器未通过电性和机械测试，请联系您的 RIGOL 经销商。 3． 检查随机附件 请根据装箱单检查随机附件， 如有损坏或缺失， 请联系您的RIGOL经销商。 产品简介 MSO8000 系列数字示波器是基于 RIGOL 自主知识产权的 ASIC 芯片和 UltraVision II 技术平台的中高端混合信号数字示波器。 示波器模拟通道带宽高达 2 GHz，集 7 种仪器于一身，具有 500 Mpts 超大存储深度、良好的波形显示效 果、优异的波形捕获率和强大的数据分析功能，多项指标均达业界一流水平，并 且支持实时眼图测量和抖动分析，是业内最具性价比优势的 2 GHz 混合信号数 字示波器。 前面板、后面板和主界面（显示屏）的简要介绍请分别参考图 1（具体说明见表 1） 、图 2（具体说明见表 2）和图 3（具体说明见表 3） 。...
  • Page 32 RIGOL 3 4 5 6 7 8 9 10 11 12 13 中文 图 1 前面板 表 1 前面板说明 编号 说明 编号 说明 电容触摸屏 运行/停止控制键 功能菜单操作键 单次触发控制键 Quick 快捷键 触发控制系统 多功能旋钮 垂直控制系统 常用操作键 模拟通道输入 触摸屏锁定键 探头补偿信号输出端/接地端 水平控制系统 数字通道输入 双通道函数/任意波形发生器 全部清除键...
  • Page 33 RIGOL 中文 8 7 6 图 2 后面板 表 2 后面板说明 编号 说明 手柄 LAN 接口 USB DEVICE 接口 USB HOST 接口 HDMI 高清视频输出 参考时钟输入/输出端 EXT 触发输入端 触发输出接口 Kensington 安全锁孔 保险丝 AC 电源插孔 MSO8000 快速指南...
  • Page 34 RIGOL 5 6 7 10 11 12 中文 24 23 14 13 图 3 用户界面 表 3 用户界面标识 编号 说明 编号 说明 模拟通道标签和波形 操作菜单 运行状态 通知区域 任意波发生器 2 波形标签 水平时基 任意波发生器 1 波形标签 采样率和存储深度 自动测量标签 数字通道状态区 CH4 状态标签 波形存储器 触发位置...
  • Page 35 RIGOL 使用前准备 调节支撑脚 适当的调整支撑脚，将其作为支架使示波器向上倾斜，以稳定放置示波器，便于 中文 更好的操作和观察显示屏，如图 4 所示。 支撑脚 （a）打开支撑脚 （b）关闭支撑脚 图 4 调节支撑脚 连接电源 本示波器可输入交流电源的规格为：100~240 V，45~440 Hz。请使用附件提供 的电源线按图 5 所示将示波器连接到电源中。 电源插孔 图 5 连接电源 MSO8000 快速指南...
  • Page 36 即可启动示波器。 （您 也可以通过按 Utility  系统  电源状态，选择“开关常开” ，示波器通电后 直接开机） 。开机过程中示波器执行一系列自检，自检结束后出现开机画面。 中文 设置系统语言 MSO8000 系列示波器支持多种系统语言， 您可以按 Utility  Language 设置 系统语言。 连接探头 RIGOL 为 MSO8000 系列提供无源探头、有源探头和逻辑探头。探头的具体型 号请参考《MSO8000 系列数据手册》 。有关探头的详细技术信息请参考相应的探 头用户手册。 连接无源探头： 将探头的 BNC 端连接至示波器前面板的模拟通道输入端，如图 6 所示。 将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测 电路测试点中。 图 6 连接无源探头...
  • Page 37 以 RP7150（差分有源探头）为例： 将探头前端与有源探头放大器连接，如图 7 所示。 中文 图 7 连接探头前端与有源探头放大器 将有源探头放大器的另一端连接至示波器前面板的模拟通道输入端，如图 8 所示。注意将探头推到紧闭的位置。 图 8 连接有源探头 使用探头辅助装置将探头前端连接到待测电路中。探头详细信息请参考 《RP7000 系列有源探头用户手册》 。 连接有源探头后，您可以根据需要进行探头校准和偏移电压调整等，具体步骤请 参考本产品用户手册中关于有源探头内容的介绍。 连接逻辑探头： 将逻辑探头输出端按正确的方向连接至示波器前面板的数字通道输入端， 如 图 9 所示。 将逻辑探头另一端连接至待测信号端。RIGOL 为 MSO8000 配置 RPL2316 逻辑探头， 为适应不同的应用场合， RPL2316 提供了三种连接被测信号的方 法，具体请参考《RPL2316 逻辑探头用户手册》 。 MSO8000 快速指南...
  • Page 38 RIGOL 中文 图 9 连接逻辑探头 注意：  将逻辑探头连接至待测信号前，须将附件提供的逻辑探头适配器与其对应 的通道组连接。  数字通道输入接口不支持热插拔，请勿在仪器带电的情况下插入或拔出逻 辑探头。 功能检查 按示波器前面板 Default 键，屏幕弹出“确定恢复默认设置？”提示框， 按 确定 键或点击“确定”选项将示波器恢复为出厂默认配置。 将探头的接地鳄鱼夹连接至图 10 所示的“接地端” 。 使用探头连接示波器的通道 1（CH1）输入端和图 10 所示的“补偿信号输 出端” 。 补偿信号输出端 接地端 图 10 使用补偿信号 将探头衰减比设定为 10X，然后按 AUTO 键。 观察示波器显示屏上的波形，正常情况下应显示图 11 所示的方波信号。...
  • Page 39 RIGOL 中文 图 11 方波信号 用同样方法检查其他通道。如实际显示的方波形状与上图不相符，请执行 本手册中“探头补偿”一节介绍的内容。 警告 为避免使用探头时被电击，请首先确保探头的绝缘导线完好，并 且在连接高压源时不要接触探头的金属部分。 探头补偿 首次使用探头时，应进行探头补偿调节，使探头与示波器输入通道匹配。未经补 偿或补偿偏差的探头会导致测量误差或错误。探头补偿步骤如下： 执行上一节“功能检查”介绍中的步骤 1、2、3 和 4。 检查所显示的波形形状并与图 12 所得波形进行对比。 补偿过度 补偿正确 补偿不足 图 12 探头补偿 使用附件中提供的探头补偿调节棒调整探头上的低频补偿调节孔，直到显 示的波形如上图 12 所示的“补偿正确” 。 MSO8000 快速指南...
  • Page 40 RIGOL 触摸屏操作 MSO8000 系列提供 10.1 英寸超大电容触摸屏，支持多点触控和手势操作，兼顾 了强大的波形显示能力及优异的用户体验，具有简捷方便、灵活和高灵敏度等特 点。触摸屏控件支持的功能包括触摸、捏合、拖动和矩形绘制。 中文 触摸 用一个手指轻轻点碰屏幕上的图符或文字，如图 13 所示。触摸可实现的功能包 括：  触摸屏幕上显示的菜单，可对菜单进行操作。  触摸屏幕左下角的功能导航图标 ，可打开功能导航。  触摸弹出的数字键盘，可对参数进行设置。  触摸虚拟键盘，设置标签名和文件名。  触摸信息弹出框右上角的关闭按钮，关闭弹出框。  触摸屏幕上显示的其他窗口，对窗口进行操作。 图 13 触摸手势 捏合 将两根手指靠拢在一起或分开。捏合手势可放大或缩小相关波形。需放大时，先 将两根手指先靠拢在一起，然后滑动分开；需缩小时，先将两根手指分开，然后 滑动在一起，如图 14 所示。捏合可实现的功能包括：  水平方向捏合可调整波形的水平时基。  垂直方向捏合可调整波形的垂直档位。...
  • Page 41 RIGOL 拖动 用单指按住拖动目标不放，然后将其拖至目标位置，如图 15 所示。拖动可实现 的功能包括：  拖动波形以改变波形位移或偏移。  拖动窗口控件以改变窗口位置（如数字键盘） 。  拖动光标以改变光标位置。 中文 图 15 拖动手势 矩形绘制 打开功能导航，然后点击“矩形绘制”图标，切换为矩形绘制模式，在屏幕上拖 动手指以绘制矩形，如图 16 所示。矩形绘制可实现的功能包括： 选择“区域触发 A” ：  绘制区域触发 A 的区域；  打开区域触发 A；   打开“区域触发”菜单。 选择“区域触发 B” ：  绘制区域触发 B 的区域；...
  • Page 42 RIGOL 中文 图 16 矩形绘制手势 使用内置帮助系统 本示波器的帮助系统提供了前面板各功能按键及相应菜单键的说明。 打开帮助系 统的步骤如下： 按 Utility  系统  帮助，进入“帮助”功能菜单。您也可以使用触摸 屏功能，点击屏幕左下角的功能导航图标 ，然后点击“帮助”图标进入 “帮助”功能菜单。 按前面板的 帮助 键，屏幕弹出帮助界面，如图 17 所示。帮助界面主要分 两部分，左边为“帮助选项” ，右边为“帮助显示区” 。 帮助选项 帮助显示区 图 17 帮助信息 MSO8000 快速指南...
  • Page 43 RIGOL 打开帮助界面后，您可以通过以下三种方法在帮助显示区中获得相应的帮助信 息： 方法一： 对于按键，您可以直接按仪器前面板上的按键获取帮助信息（电源键 、 Menu Off 键、Back 键除外） ；对于旋钮，您可以旋转旋钮或按下旋钮获取帮 中文 助信息（多功能旋钮 除外） ，由于旋转旋钮和按下旋钮的功能不同，所以获 取不同的帮助信息。 方法二： 您可以在“帮助选项”中，旋转多功能旋钮 切换帮助选项获取帮助信息。 方法三： 使用触摸屏功能，通过触摸手势直接点击所需的帮助选项获取帮助信息。 提示  其他按键和旋钮帮助信息：  电源键 ：电源开/关键。 Menu Off 键：菜单隐藏键，按此键可隐藏菜单。  Back 键：菜单返回键，按此键可返回上一级菜单或返回前一次  设置的功能菜单。  多功能旋钮 ： 非菜单操作时， 转动该旋钮可调整波形显示的亮...
  • Page 44 RIGOL 方法二： 对于菜单上显示 的参数，旋转前面板上的多功能旋钮 选择选项后再按 下即可选中参数项或修改参数值。 方法三： 对于菜单上显示 的参数，旋转前面板上的多功能旋钮 进行设置，或按 中文 下前面板上的多功能旋钮 或者对应菜单软键，通过弹出的数字键盘进行设 置，如图 18 所示。 参数输入框 删除键 最大值键 最小值键 默认值键 清零键 图 18 数字键盘 在数字键盘中， 您可以旋转多功能旋钮 进行选择然后再按下该旋钮选中即可 输入该数值或单位，或者使用触摸屏功能，点击数字键盘中的数值或单位进行输 入。输入全部数值并选择所需的单位后，数字键盘自动关闭，则完成参数设置。 另外，完成数值输入后，您也可以直接点击数字键盘中的“OK”键关闭数字键 盘，此时参数的单位为默认单位。在数字键盘中，您还可以进行以下操作：  删除已输入参数数值。  将参数设置为最大值或最小值（有时特指当前状态下的最大值或最小值） 。  将参数设置为默认值。 ...
  • Page 45 RIGOL 更换保险丝 如需更换保险丝，请使用仪器指定规格（AC 250 V，T3.15 A；5.2 mm×20 mm） 的保险丝，按如下步骤进行更换（如图 19 所示） ： 1． 关闭仪器，断开电源，拔去电源线； 中文 2． 使用小一字螺丝刀撬出保险丝座； 3． 取出保险丝； 4． 更换指定规格的保险丝； 5． 重新安装保险丝座。 保险丝座 保险丝 图 19 更换保险丝 警告 为避免电击，更换保险丝之前，请确保仪器已关闭并且已断开 与电源的连接，且确保更换的保险丝规格符合要求。 MSO8000 快速指南...
  • Page 46 RIGOL 远程控制 MSO8000 系列数字示波器支持通过 USB 接口、LAN 接口和 GPIB 接口与计算机 进行通信从而实现远程控制。远程控制基于 SCPI（Standard Commands for Programmable Instruments）命令集实现。MSO8000 系列数字示波器支持三种 远程控制方式：用户自定义编程、使用 PC 软件（如 RIGOL Ultra Sigma）和 中文 Web Control 控制。 更多产品信息 获取设备信息 按 Utility  系统  关于此示波器，您可获取设备信息，包括厂商、产 品型号、产品序列号和硬件版本号等。您也可以打开“帮助”功能菜单， 然后再按 关于此示波器 键获取设备信息。 查看选件信息及选件安装 仪器出厂时我们将为用户提供选件的试用版本，试用时间将从出厂后首次...
