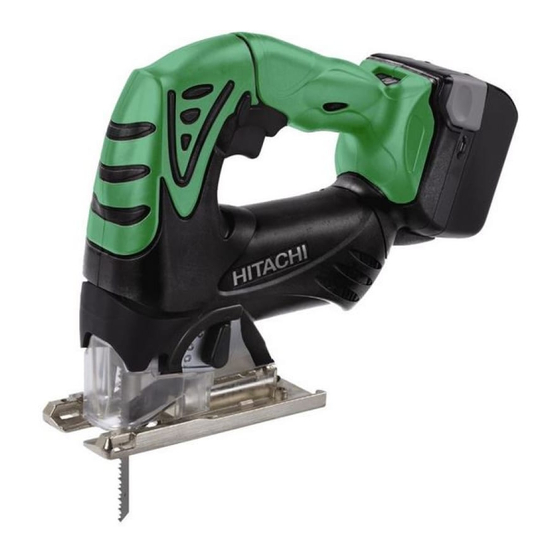

HIKOKI CJ 14 DSL Handling Instructions Manual
Hide thumbs
Also See for CJ 14 DSL:
- Handling instructions manual (77 pages) ,
- Handling instructions manual (200 pages)
Subscribe to Our Youtube Channel
Related Manuals for HIKOKI CJ 14 DSL
Summary of Contents for HIKOKI CJ 14 DSL
- Page 1 Cordless Jig Saw 충전 직쏘 CJ 14DSL CJ 18DSL • Handling instructions 취급 설명서 CJ14DSL Read through carefully and understand these instructions before use. 본 설명서를 자세히 읽고 내용을 숙지한 뒤 제품을 사용하십시오.
- Page 2 <BSL1430> <BSL1830>...
- Page 4 English 한국어 Rechargeable battery 충전식 배터리 Latch 래치 Battery cover 배터리 커버 Terminals 단자 Ventilation holes 통풍구 Handle 핸들 Insert 삽입 Pull out 잡아당김 Charger 충전기 Pilot lamp 파일럿 램프 Line 라인 Lever 레버 Blade 톱날 Blade holder 톱날 고정 Roller 롤러...
-
Page 5: General Safety Rules
Carrying power tools with your finger on the GENERAL SAFETY RULES switch or energising power tools that have the switch on invites accidents. WARNING! d) Remove any adjusting key or wrench before Read all instructions turning the power tool on. Failure to follow all instructions listed below may result A wrench or a key left attached to a rotating part in electric shock, fire and/or serious injury. -
Page 6: Caution On Lithium-Ion Battery
b) Recharge only with the charger specified by the 10. If the machine is used continuously at low speed, an manufacturer. extra load is applied to the motor which can result in A charger that is suitable for one type of battery motor seizure. -
Page 7: Specifications
CAUTION WARNING If liquid leaking from the battery gets into your eyes, If an electrically conductive foreign object enters the do not rub your eyes and wash them well with fresh terminals of the lithium ion battery, a short-circuit may clean water such as tap water and contact a doctor occur resulting in the risk of fire. - Page 8 2. Insert the battery into the charger. When the battery becomes fully recharged, the pilot Firmly insert the battery into the charger until the line lamp will blink in red. (At 1-second intervals) (See is visible, as shown in Fig. 3, 4. Table 1) 3.
-
Page 9: Prior To Operation
operation to increase work efficiency. To cut the PRIOR TO OPERATION material accurately, decrease the orbital operation. 7. Cutting stainless steel plates 1. Preparing and checking the work environment This Jig Saw can cut stainless steel plates by using Make sure that the work site meets all the conditions No. -
Page 10: Connecting With Cleaner
NOTE: CUTTING Angular cutting can not be done when adopting chip cover or dust collector. CAUTION In order to prevent blade dislodging, damage or excessive wear on the Plunger, please make sure to CONNECTING WITH CLEANER have surface of the base plate attached to the work piece while sawing. -
Page 11: Maintenance And Inspection
CAUTION Repair, modification and inspection of HiKOKI Power 1. Inspecting the blade Tools must be carried out by a HiKOKI Authorized Continued use of a dull or damaged blade will result Service Center. in reduced cutting efficiency and may cause This Parts List will be helpful if presented with the overloading of the motor. - Page 12 d) 전원을 켜기 전에 조정 키 또는 렌치를 반드시 일반적인 안전 수칙 제거해야 합니다. 전동 툴의 회전 부위에 키 또는 렌치가 부착되어 경고! 있으면, 부상을 입을 수 있습니다. 설명서를 자세히 읽으십시오. e) 작업 대상과의 거리를 잘 조절하십시오. 알맞은 설명서의 내용에 따르지 않을 시에는 감전 사고나 화재가 발판을...
- Page 13 d) 배터리 팩을 사용하지 않을 때는 종이 클립, 동전, 2. 공구에 과부하가 발생하면 모터가 정지할 수 있습니다. 열쇠, 못, 나사와 같은 기타 금속 물체 또는 단자간 이러한 경우 공구의 스위치를 놓은 후 과부하의 원인을 연결을 만들어낼 수 있는 기타의 작은 금속 물체와 제거하십시오.
- Page 14 사양 전동 툴 모델 CJ14DSL CJ18DSL 전압 14.4 V 18 V 최대 절단 깊이 목재 135 mm 연강 10 mm 무부하 속도 0 - 2400 /분 스트로크 26 mm 최소 절단 반경 25 mm 충전식 배터리 BSL1430: 리튬 이온 14.4 V (3.0 Ah 8 셀) BSL1830: 리튬...
- Page 15 표 1 파일럿 램프의 점등 상태 0.5초 동안 켜집니다. 0.5초 동안 켜지지 충전 전 깜박임 않습니다. (0.5초 동안 꺼짐) 계속 켜짐 충전 중 켜짐 파일럿 램프는 빨간색으로 0.5초 동안 켜집니다. 0.5초 동안 켜지지 켜져 있거나 충전 완료 깜박임 않습니다. (0.5초 동안 꺼짐) 깜박입니다.
- Page 16 5. 스위치 조작(도해 8, 9) 표 4 ○ 직쏘의 핸들 상단부에는 모터의 우발적 기동을 방지하는 잠금 버튼이 있습니다. 잠금 버튼을 잠금 위치로 누르면 램프 상태 배터리 잔량 스위치를 당길 수 없습니다. 잠금 버튼을 작동 위치로 누르면 스위치를 당겨 모터를 구동할 수 있습니다. ○...
- Page 17 스테인리스강판의 절단 시 주의사항 6. 서비스 부품 정보 주의 주의 HiKOKI 전동 툴의 수리, 변경 및 검사는 반드시 공 플런저에서 톱날 이탈, 손상 또는 과도한 마모를 방지하려면 식 HiKOKI 서비스 센터를 통해서 해야 합니다. 작업 동안 베이스 표면을 작업물에 밀착시키십시오.
- Page 18 표 5 적절한 톱날의 목록 No. 1 No. 1 No. 12, No. 16, 톱날 No.11 No. 15 No. 21 No. 22 No.41 No. 97 123X (Long) (Super Long) 절단할 재료 재료 두께 (mm) 재질 10 ~ 10 ~ 10 ~ 일반...
- Page 20 Code No. C99160951 Printed in China...
