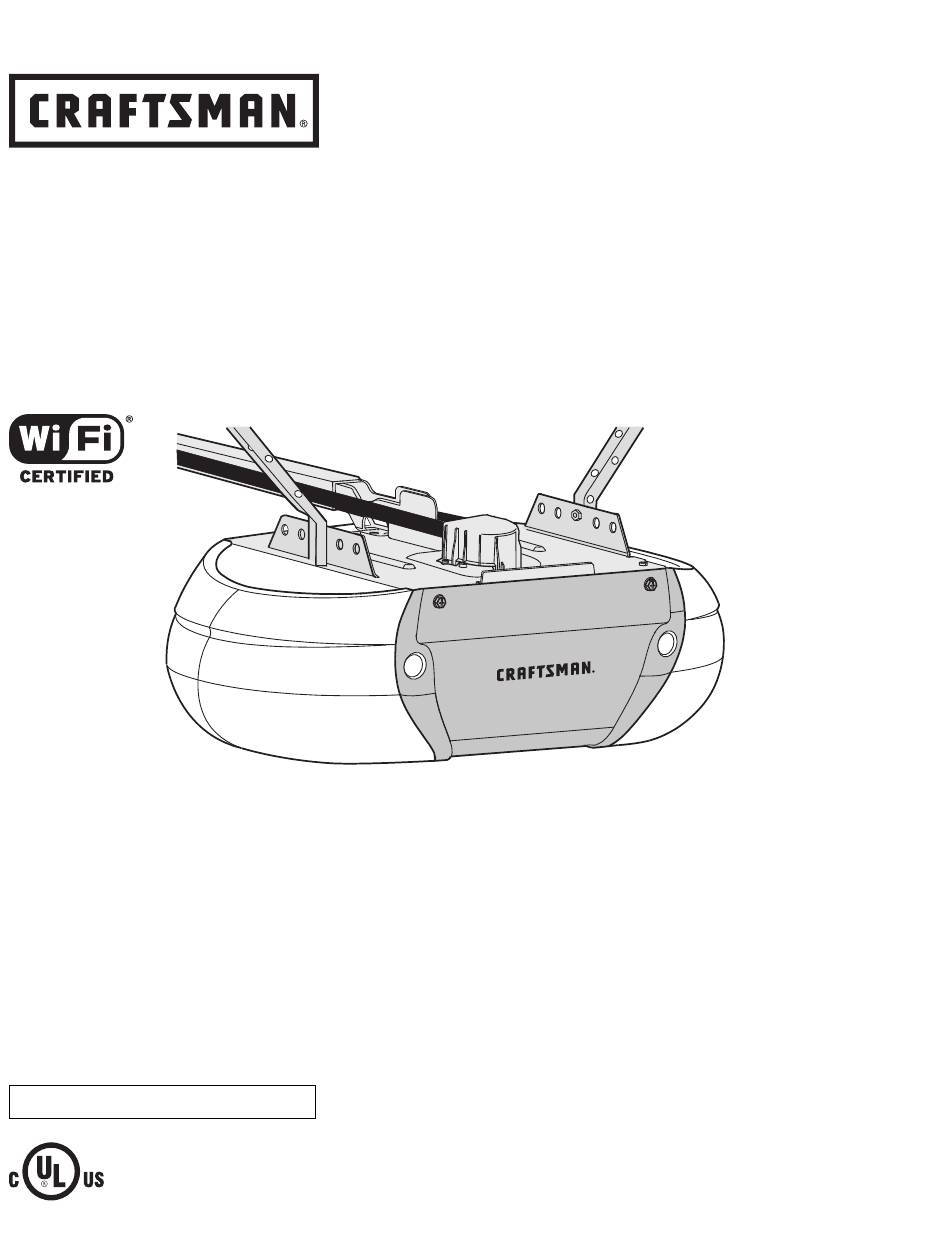

Owner's Manual
SMART GARAGE DOOR OPENER
For Residential Use Only
MODEL CMXEOCG781
READ AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS BEFORE FIRST USE OF THIS PRODUCT.
FASTEN THE MANUAL NEAR THE GARAGE DOOR AFTER INSTALLATION.
PERIODIC CHECKS OF THE OPENER ARE REQUIRED TO ENSURE SAFE OPERATION.
DO NOT INSTALL ON A ONE-PIECE DOOR IF USING DEVICES OR FEATURES PROVIDING UNATTENDED CLOSE.
UNATTENDED DEVICES AND FEATURES ARE TO BE USED ONLY WITH SECTIONAL DOORS. SEE PAGE 3.
WRITE DOWN THE CRAFTSMAN
SERIAL NUMBER LOCATED ON THE GARAGE DOOR OPENER:
®
WWW.CRAFTSMAN.COM

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Craftsman CMXEOCG781

Summary of Contents for Craftsman CMXEOCG781

  • Page 1 DO NOT INSTALL ON A ONE-PIECE DOOR IF USING DEVICES OR FEATURES PROVIDING UNATTENDED CLOSE. UNATTENDED DEVICES AND FEATURES ARE TO BE USED ONLY WITH SECTIONAL DOORS. SEE PAGE 3. WRITE DOWN THE CRAFTSMAN SERIAL NUMBER LOCATED ON THE GARAGE DOOR OPENER: ®...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS ADJUSTMENT 30-32 INTRODUCTION Introduction............30 Safety Symbol Review and Signal Word Review .

  • Page 3: Introduction

    INTRODUCTION SAFETY SYMBOL REVIEW AND SIGNAL WORD REVIEW This garage door opener has been designed and tested to offer safe service provided it is installed, operated, maintained and tested in strict accordance with the instructions and warnings contained in this manual. When you see these Safety Symbols and Signal Words on the following pages, they will alert you to the possibility of serious injury or death if you do not comply with the warnings that accompany them.

  • Page 4: Preparing Your Garage Door

    PREPARING YOUR GARAGE DOOR Before you begin: To prevent possible SERIOUS INJURY or DEATH: 1. Disable locks and remove any ropes connected to the garage door. 2. Lift the door halfway up. Release the door. If balanced, it should stay in ALWAYS call a trained door systems technician if garage door binds, sticks, place, supported entirely by its springs.

  • Page 5: Test The Wi-Fi ® Strength In Your Garage

    TEST THE WI-FI ® SIGNAL STRENGTH IN YOUR GARAGE Check Signal Strength. If you see: Wi-Fi signal is strong. ® Monitor and control your garage door from anywhere using the myQ App. You will You’re all set! need a router with Wi-Fi and a smartphone or other mobile device. Make sure your Install your new garage door opener.

  • Page 6: Planning

    PLANNING Identify the type and height of your garage door. Survey your garage area to see if Look at the garage door where it meets the floor. Any gap between the any of the conditions below apply to your installation. Additional materials may be floor and the bottom of the door must not exceed 1/4"...
  • Page 7 PLANNING (CONTINUED) ONE-PIECE DOOR INSTALLATIONS Without a properly installed safety reversing sensor, persons (particularly small Generally, a one-piece door does not require reinforcement. If your door is children) could be SERIOUSLY INJURED or KILLED by a closing garage door. lightweight, refer to the information relating to sectional doors in Installation Step 8.

  • Page 8: Carton Inventory

    CARTON INVENTORY Your garage door opener is packaged in one carton which contains the motor unit Hardware for assembly and installation is shown on the next page. Save the and all parts illustrated below. Accessories will depend on the model purchased. carton and packing material until installation and adjustment is complete.

  • Page 9: Hardware Inventory

    HARDWARE INVENTORY Separate all hardware and group as shown below for the assembly and installation procedures. ASSEMBLY HARDWARE Lock Washer 3/8" Lock Nut Nut 3/8" Master Link 1/4"-20 Bolt 1/4"-20x1-3/4" Idler Bolt Threaded Shaft with Spring Trolley Nut INSTALLATION HARDWARE Handle Carriage Bolt Ring...

  • Page 10: Assemble The Rail And Install The Trolley

    ASSEMBLY STEP 1 ASSEMBLE THE RAIL AND INSTALL THE TROLLEY To prevent INJURY from pinching, keep hands and fingers away from the joints To avoid installation difficulties, do not run the garage door opener until while assembling the rail. instructed to do so. The front rail has a cut out “window”...

  • Page 11: Install The Idler Pulley

    ASSEMBLY STEP 3 INSTALL THE IDLER PULLEY 1. Lay the belt beside the rail, as shown. Grasp the end with the hooked trolley connector and pass approximately 12" (30 cm) of belt through the window. Keep the ribbed side toward the rail, and allow it to hang until Assembly Step 4.

  • Page 12: Install The Belt

    ASSEMBLY STEP 4 HARDWARE SHOWN ACTUAL SIZE INSTALL THE BELT 1. Pull the belt around the idler pulley and toward the trolley. The ribbed side must contact the pulley. 2. Hook the trolley connector into the retaining slot on the trolley as shown Master Link (Figure 1).

  • Page 13: Install The Sprocket Cover

    ASSEMBLY STEP 6 INSTALL THE SPROCKET COVER To avoid possible SERIOUS INJURY to finger from moving garage door opener: 1. Position the sprocket cover over the sprocket as shown and fasten to the mounting plate with #8x3/8" hex screws provided. ALWAYS keep hand clear of sprocket while operating opener.

  • Page 14: Determine The Header Bracket Location

    INSTALLATION STEP 1 Unfinished OPTIONAL Ceiling DETERMINE THE HEADER BRACKET LOCATION CEILING MOUNT HEADER BRACKET Header Wall To prevent possible SERIOUS INJURY or DEATH: Vertical Centerline Header bracket MUST be RIGIDLY fastened to structural support on header of Garage Door wall or ceiling, otherwise garage door might NOT reverse when required.

  • Page 15: Install The Header Bracket

    INSTALLATION STEP 2 INSTALL THE HEADER BRACKET Figure 1 You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the instructions which will work best for your particular Wall Mount requirements. Do not install the header bracket over drywall. If installing into masonry, use concrete anchors (not provided).

  • Page 16: Attach The Rail To The Header Bracket

    INSTALLATION STEP 3 ATTACH THE RAIL TO THE HEADER BRACKET 1. Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way, you will need help. Have someone hold the opener securely on a temporary support to allow the rail to clear the spring.

  • Page 17: Position The Opener

    INSTALLATION STEP 4 POSITION THE OPENER To prevent damage to garage door, rest garage door opener rail on 2x4 placed Follow instructions which apply to your door type as illustrated. on top section of door. SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK A 2x4 laid flat is convenient for setting an ideal door-to-rail distance.

  • Page 18: Hang The Opener

    INSTALLATION STEP 5 Figure 1 HANG THE OPENER Structural Supports Measure Distance Lag Screws To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it 5/16"-9x1-5/8" SECURELY to structural supports of the garage. Concrete anchors MUST be used if installing ANY brackets into masonry. Hex Bolt 5/16"-18x7/8"...

  • Page 19: Install The Lights

    INSTALLATION STEP 6 INSTALL THE LIGHTS To prevent possible OVERHEATING of the end panel or light socket: 1. Press the release tabs on both sides of lens. Gently rotate lens back and downward until the lens hinge is in the fully open position. Do not Use ONLY A19 incandescent (100W maximum) or compact fluorescent (26W remove the lens.

  • Page 20: Fasten The Door Bracket

    INSTALLATION STEP 8 FASTEN THE DOOR BRACKET Follow instructions which apply to your door type as illustrated below or on the following page. Fiberglass, aluminum or lightweight steel garage doors WILL REQUIRE A horizontal reinforcement brace should be long enough to be secured to two or reinforcement BEFORE installation of door bracket.

  • Page 21: Fasten The Door Bracket

    FASTEN THE DOOR BRACKET (CONTINUED) ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the HARDWARE SHOWN previous page. They apply to one-piece doors also. ACTUAL SIZE Center the door bracket on the top of the door, in line with the header bracket as shown.

  • Page 22: Connect Door Arm To Trolley

    INSTALLATION STEP 9 Pulley Figure 1 CONNECT DOOR ARM TO TROLLEY 8" (20 cm) min. Follow instructions which apply to your door type as illustrated below and on the following page. Inner Outer IMPORTANT: The groove on the straight door arm MUST face away from the curved Trolley Trolley door arm (Figure 4).

  • Page 23: Attach The Warning Labels

    CONNECT DOOR ARM TO TROLLEY (CONTINUED) Figure 5 CORRECT INCORRECT ALL ONE-PIECE DOORS Straight IMPORTANT: The groove on the straight door arm MUST face away from the curved Door Arm Straight door arm (Figure 5). Door Arm Curved Curved (Groove Door Arm Door 1.

  • Page 24: Install The Lcd Door Control

    INSTALLATION STEP 11 INSTALL THE LCD DOOR CONTROL To prevent possible SERIOUS INJURY or DEATH from electrocution: INTRODUCTION Be sure power is NOT connected BEFORE installing door control. NOTE: Older door controls and third party products are not compatible. Connect door control ONLY to 12 VOLT low voltage wires. Install the door control within sight of the door at a minimum height of 5 feet (1.5 To prevent possible SERIOUS INJURY or DEATH from a closing garage door: m) above floors, landings, steps or any other adjacent walking surface where...

  • Page 25: Install The Safety Reversal System

    INSTALLATION STEP 12 INSTALL THE SAFETY REVERSAL SYSTEM Be sure power is NOT connected to the garage door opener BEFORE installing IMPORTANT INFORMATION ABOUT THE SAFETY REVERSING SENSORS the safety reversing sensor. The safety reversing sensors must be connected and aligned correctly before the garage door opener will move in the down direction.
  • Page 26 INSTALL THE SAFETY REVERSAL SYSTEM (CONTINUED) Figure 1 DOOR TRACK MOUNT (RIGHT SIDE) INSTALLING THE BRACKETS Be sure power to the opener is disconnected. Install and align the brackets so the Door Track sensors will face each other across the garage door, with the beam no higher than 6"...

  • Page 27: Install The Safety Reversal System

    INSTALL THE SAFETY REVERSAL SYSTEM (CONTINUED) Figure 5 Wing MOUNTING AND WIRING THE SAFETY REVERSING SENSORS Carriage Mounting: Bolt 1. Slide a 1/4"-20 x 1/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door.

  • Page 28: Electrical Requirements

    INSTALLATION STEP 13 ELECTRICAL REQUIREMENTS To prevent possible SERIOUS INJURY or DEATH from electrocution or fire: To avoid installation difficulties, do not run the opener at this time. Be sure power is NOT connected to the opener, and disconnect power to To reduce the risk of electric shock, your garage door opener has a grounding type circuit BEFORE removing cover to establish permanent wiring connection.

  • Page 29: Aligning The Safety Reversing Sensors

    INSTALLATION STEP 14 ALIGNING THE SAFETY REVERSING SENSORS Figure 1 The door will not close if the sensors have not been installed and aligned correctly. When the light beam is obstructed or misaligned while the door is closing, the door will reverse and the garage door opener lights will flash ten times. If the door is already open, it will not close.

  • Page 30: Adjustment

    ADJUSTMENT INTRODUCTION Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage Your garage door opener is designed with electronic controls to make setup and door. adjustments easy. The adjustments allow you to program where the door will stop in the open (UP) and close (DOWN) position.

  • Page 31: Program The Travel

    ADJUSTMENT STEP 1 PROGRAM THE TRAVEL Without a properly installed safety reversal system, persons (particularly 1. Press and hold the Adjustment small children) could be SERIOUSLY INJURED or KILLED by a closing garage Button until the UP Button door. begins to flash and/or a beep is heard.

  • Page 32: Test The Safety Reversal System

    ADJUSTMENT STEP 2 TEST THE SAFETY REVERSAL SYSTEM Without a properly installed safety reversal system, persons (particularly small TEST children) could be SERIOUSLY INJURED or KILLED by a closing garage door. 1. With the door fully open, place a 1-1/2 inch (3.8 cm) board (or a 2x4 laid Safety reversal system MUST be tested every month.

  • Page 33: Battery Backup

    BATTERY BACKUP INSTALL THE BATTERY To reduce the risk of FIRE or INJURY to persons: 1. Unplug the garage door opener. Disconnect ALL electric and battery power BEFORE performing ANY service 2. Open the light lens on the right side panel of the garage door opener. Use or maintenance.

  • Page 34: Myq ® Smartphone Control

    ® SMARTPHONE CONTROL Learn Button CONNECT WITH YOUR SMARTPHONE YOU WILL NEED: Wi-Fi enabled smartphone, tablet or laptop An LED on the garage door Broadband Internet Connection opener will indicate Wi-Fi Wi-Fi signal in the garage (2.4 Ghz, 802.11b/g/n required), see 5 status.

  • Page 35: Operation

    OPERATION IMPORTANT SAFETY INSTRUCTIONS To reduce the risk of SEVERE INJURY or DEATH: 1. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS. 9. After ANY adjustments are made, the safety reversal system MUST be 2. ALWAYS keep remote controls out of reach of children. NEVER permit children tested.

  • Page 36: Features

    FEATURES Your garage door opener is equipped with features to provide you with greater ENERGY CONSERVATION control over your garage door operation. For energy efficiency the garage door opener will enter sleep mode when the door ® (DO NOT ENABLE ON ONE-PIECE DOORS) is fully closed.

  • Page 37: Lcd Door Control

    LCD DOOR CONTROL SYNCHRONIZE THE DOOR CONTROL The following features are accessible through the screen using the navigation buttons on the LCD Door Control: To synchronize the door control to the garage door opener, press the push bar until the garage door opener activates (it may take up to 3 presses). Test the door LEARN A DEVICE control by pressing the push bar, each press of the push bar will activate the ®...
  • Page 38 LCD DOOR CONTROL (CONTINUED) Push Bar SCREEN AND MENU NAVIGATION The main screen displays the time, temperature, and current battery charge (if Navigation Screen applicable). Buttons The features on the door control can be programmed through a series of menus on the screen and the navigation buttons.

  • Page 39: Programming

    PROGRAMMING Your garage door opener has been programmed at the factory to operate with your remote control. Older accessories are not compatible. See page 46 for compatible accessories. Programming can be done through the door control or the learn button on the garage door opener. To program additional remote controls refer to the instructions provided with the additional remote controls.

  • Page 40: To Erase The Memory

    TO ERASE THE MEMORY ERASE ALL REMOTE CONTROLS AND KEYLESS ENTRIES ERASE THE CONNECTION FROM GARAGE DOOR OPENER TO HOME WI-FI NETWORK 1. Press and hold the LEARN button on garage door opener until the learn LED goes out (approximately 6 seconds). All remote control and keyless 1.

  • Page 41: To Open The Door Manually

    TO OPEN THE DOOR MANUALLY Trolley DISCONNECT THE TROLLEY To prevent possible SERIOUS INJURY or DEATH from a falling garage door: 1. The door should be fully closed if If possible, use emergency release handle to disengage trolley ONLY when Trolley possible.

  • Page 42: Troubleshooting

    TROUBLESHOOTING DIAGNOSTIC CHART Your garage door opener is programmed with self-diagnostic capabilities. The UP and DOWN arrows on the garage door opener flash the diagnostic codes. UP ARROW DOWN ARROW SYMPTOM SOLUTION FLASH(ES) FLASH(ES) The garage door opener will not close and Safety reversing sensors are not installed, connected, or wires may be cut.
  • Page 43 Cannot connect garage door opener to home Wi-Fi
 n etwork: codes to ensure the garage door opener is working properly. Ensure the CRAFTSMAN serial number was entered correctly and try again. Ensure both antenna wires are hanging down from the garage door The CRAFTSMAN serial number uses the characters A-F and 0-9 only.

  • Page 44: Repair Parts

    REPAIR PARTS RAIL ASSEMBLY PARTS KEY NO. PART NO. DESCRIPTION 004A1008 Master link kit 041C5141-2 Complete trolley assembly 041A5665 Complete rail 041B4103 Spring trolley nut 144C0054M Pulley kit 041A5250 Full belt assembly 041D0598-1 “U” bracket NOT SHOWN 041A7276 Wear pads INSTALLATION PARTS KEY NO.

  • Page 45: Motor Unit Assembly Parts

    REPAIR PARTS MOTOR UNIT ASSEMBLY PARTS KEY NO. PART NO. DESCRIPTION KEY NO. PART NO. DESCRIPTION 041C1751 Sprocket and Sprocket Cover 041D0503-23 Cover 041B4245-1 Line Cord 108D0077M Light Lens 041D8006-1 Motor with Travel Module 041C0279 Light Socket 041D8071-4 Travel Module 041A3150 Terminal Block 050DCTWF...

  • Page 46: Accessories

    10 Foot (3 m) Rail Extension: For use outside of the home to enable access to the garage To allow a 10 foot (3 m) door to open fully. using a 4-digit PIN. Works with ALL CRAFTSMAN openers 1993-Present. 041A9502...

  • Page 47: Automatic Garage Door Opener Safety & Maintenance Guide

    AUTOMATIC GARAGE DOOR OPENER SAFETY & MAINTENANCE GUIDE GARAGE DOOR OPENER SAFETY – AN AUTOMATIC DECISION A garage door is the largest moving object in the home. An improperly adjusted garage door and opener can exert deadly force when the door closes – which could lead to entrapment of children or adults and subsequent injury or death.
  • Page 48 ROUTINE MAINTENANCE CAN PREVENT TRAGEDIES Make monthly inspection and testing of your garage door and opener system a part of your regular routine. Review your owner’s manual for both the door and door opener. If you don’t have the owner’s manuals, contact the manufacturer(s) and request a copy for your specific model(s). Look for the opener model number on the back of the power unit.
  • Page 50 Línea directa de atención al cliente Get answers to questions, troubleshoot problems, or order parts. Para respuestas a preguntas o problemas, y ordenar piezas. Be sure to register your product at https://www.craftsman.com/registration Asegúrese de registrar su producto en https://www.craftsman.com/registration. ® CRAFTSMAN is a registered trademark of Stanley Black &...
  • Page 51 NO USARLO PARA PUERTAS DE UNA SOLA PIEZA SI UTILIZA DISPOSITIVOS DE CIERRE AUTOMÁTICO. LOS DISPOSITIVOS Y LAS FUNCIONES EN ESTADO PASIVO DEBEN USARSE ÚNICAMENTE CON PUERTAS SECCIONALES. VEA LA PÁGINA 3. ANOTE EL NÚMERO DE SERIE CRAFTSMAN UBICADO EN EL ABRE-PUERTAS DE GARAJE: ®...
  • Page 52 ÍNDICE AJUSTES 30-32 INTRODUCCIÓN Introducción ............30 Revisión de los símbolos y términos de seguridad .

  • Page 53: Introducción

    INTRODUCCIÓN REVISIÓN DE LOS SÍMBOLOS Y TÉRMINOS DE SEGURIDAD Este abre-puertas de garaje ha sido diseñado y probado para un funcionamiento seguro, siempre y cuando se instale, se opere, se mantenga y se pruebe cumpliendo al pie de la letra con todas las advertencias y las instrucciones incluidas en este manual. Estas advertencias y/o símbolos de seguridad que aparecen a lo largo de este manual le alertarán de la existencia de riesgo de una lesión seria o de muerte si no se siguen las instrucciones correspondientes.

  • Page 54: Preparación De La Puerta De Garaje

    PREPARACIÓN DE LA PUERTA DE GARAJE Antes de comenzar: Para evitar una posible LESIÓN GRAVE o LA MUERTE: 1. Quite todos los seguros y retire cualquier cuerda o cable que esté conectado a la puerta del garaje. SIEMPRE llame a un técnico especializado en sistemas de puertas si la 2.

  • Page 55: Pruebe La Intensidad De La Señal De Wi-Fi

    PRUEBE LA INTENSIDAD DE LA SEÑAL DE WI-FI ® EN EL Revise la intensidad de la señal. Si observa: GARAJE La señal de Wi-Fi es fuerte. ¡Todo listo! Monitoree y controle la puerta de garaje desde cualquier lugar con la aplicación Instale su nuevo abre-puertas de garaje.

  • Page 56: Planificación

    PLANIFICACIÓN Identifique la altura y el tipo de puerta de garaje que tiene. Revise el área y Observe el punto donde la puerta de garaje hace contacto con el piso. El observe si alguna de las siguientes condiciones se aplica a su instalación. Se espacio entre la base de la puerta y el piso no debe exceder 6 mm pueden requerir materiales adicionales.
  • Page 57 PLANIFICACIÓN (CONTINUACIÓN) INSTALACIONES DE PUERTAS DE UNA SOLA PIEZA Si un sensor de reversa de seguridad no se ha instalado adecuadamente, las Generalmente una puerta de una sola pieza no requiere de refuerzos personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES adicionales.

  • Page 58: Contenido De La Caja

    CONTENIDO DE LA CAJA Su operador de puerta viene empacado en una caja que contiene la unidad del Los herrajes para el ensamblaje y la instalación de su abre-puertas se ilustran motor y todas las partes que se muestran en la siguiente ilustración. Los en la siguiente página.

  • Page 59: Inventario De Herrajes

    INVENTARIO DE HERRAJES Antes de los procedimientos de ensamblaje e instalación, separe todos los herrajes en grupos como se muestra abajo. HERRAJES DE ENSAMBLAJE Arandela de presión 3/8 pulg. Tuerca de seguridad de 1/4 pulg.-20 Tuerca 3/8 pulg. Eslabón maestro Perno 1/4 pulg.-20x1-3/4 pulg.

  • Page 60: Ensamblaje

    ENSAMBLAJE PASO 1 ENSAMBLE EL RIEL E INSTALE EL CARRO No encienda ni use el abre-puertas hasta que llegue al paso de la instalación Para prevenir LESIONES por presión, mantenga las manos y los dedos alejados de correspondiente, de otra manera corre el riesgo de complicar el proceso de las uniones mientras se ensambla el riel.

  • Page 61: Instale La Polea Loca

    ENSAMBLAJE PASO 3 INSTALE LA POLEA LOCA 1. Coloque la correa al lado del riel, como se muestra. Sujete el extremo con el conector del carro enganchado y pase aproximadamente 30 cm (12 pulg.) de correa por la ventana. Mantenga el lado estriado hacia el riel y deje que cuelgue hasta Montaje, Paso 4.

  • Page 62: Instale La Correa

    ENSAMBLAJE PASO 4 LOS HERRAJES SE MUESTRAN EN TAMAÑO REAL INSTALE LA CORREA 1. Coloque la correa alrededor de la polea intermedia y tírela hacia el carro. El lado estriado debe estar en contacto con la polea. 2. Enganche el conector del carro en la ranura de retención del carro como Eslabón maestro se muestra en la ilustración (Figura 1).

  • Page 63: Instale La Cubierta Del Portacadena

    ENSAMBLAJE PASO 6 INSTALE LA CUBIERTA DEL PORTACADENA Para evitar posibles LESIONES GRAVES en los dedos causadas por las partes 1. Coloque la cubierta de la rueda dentada tal como se muestra y ajuste la móviles del abre-puertas de garaje: placa de montaje con los tornillos hexagonales de nro.

  • Page 64: Determinar La Localización De La Ménsula De Cabecera

    INSTALACIÓN PASO 1 Cielo raso sin acabado MONTAJE DETERMINAR LA LOCALIZACIÓN DE LA MÉNSULA DE CABECERA OPCIONAL EN EL TECHO PARA LA MÉNSULA DE CABECERA 2 x 4 Ménsula del cabezal Para evitar posibles LESIONES GRAVES o la MUERTE: Línea central vertical de la puerta de garaje La ménsula del cabezal DEBE quedar RÍGIDAMENTE sujeta al soporte...

  • Page 65: Instalar La Ménsula De Cabecera

    INSTALACIÓN PASO 2 INSTALAR LA MÉNSULA DE CABECERA Figura 1 La ménsula del cabezal se puede sujetar a la pared sobre la puerta del garaje o en Montaje el cielo raso. Siga las instrucciones que sean las más adecuadas para las en pared necesidades de su garaje.

  • Page 66: Sujete El Riel A La Ménsula De Cabecera

    INSTALACIÓN PASO 3 SUJETE EL RIEL A LA MÉNSULA DE CABECERA 1. Coloque el abre-puertas sobre el piso de la garaje debajo de la ménsula del cabezal. Use el material del empaque como base para protegerlo. NOTA: Si el resorte de la puerta está obstruido, va a necesitar ayuda. Otra persona tendrá...

  • Page 67: Colocar El Abre-Puertas

    INSTALACIÓN PASO 4 COLOCAR EL ABRE-PUERTAS Siga las instrucciones correspondientes al tipo de puerta, como se muestra en la Para evitar que la puerta del garaje sufra daños, apoye el riel del abre-puertas ilustración. de garaje sobre un pedazo de madera de 5 x 10 cm (2 x 4 pulg.) colocado en la sección superior de la puerta.

  • Page 68: Colgar El Abre-Puertas

    INSTALACIÓN PASO 5 Figura 1 COLGAR EL ABRE-PUERTAS Soportes estructurales Medir Tornillos para madera distancia 5/16 pulg. -9x1-5/8 pulg. Para evitar la posibilidad de una LESIÓN GRAVE si se cae el abre-puertas de garaje, sujételo FIRMEMENTE a los soportes estructurales del garaje. Se Perno hexagonal DEBEN usar anclajes para hormigón SI se instalan ménsulas en la 5/16 pulg.

  • Page 69: Instalar Las Bombillas

    INSTALACIÓN PASO 6 INSTALAR LAS BOMBILLAS 1. Presione las lengüetas de liberación ubicadas a ambos lados de la Para evitar un posible SOBRECALENTAMIENTO del panel trasero o del receptáculo lente. Rote la lente suavemente hacia atrás y hacia abajo hasta que la para la bombilla: bisagra quede en la posición totalmente abierta.

  • Page 70: Sujetar La Ménsula De La Puerta

    INSTALACIÓN PASO 8 SUJETAR LA MÉNSULA DE LA PUERTA Siga las instrucciones que correspondan al tipo de puerta de garaje que usted tenga, como se muestra en la ilustración o en la siguiente página. Si usa un puntal horizontal, éste debe de ser lo suficientemente largo para fijarlo Para puertas de garaje de fibra de vidrio, acero fino o aluminio, es en dos o tres soportes verticales.
  • Page 71 SUJETAR LA MÉNSULA DE LA PUERTA (CONTINUACIÓN) PUERTAS DE UNA SOLA PIEZA Lea y respete todas las advertencias e instrucciones respecto a los refuerzos que LOS HERRAJES SE MUESTRAN se detallan en la página anterior. Estas también corresponden a las puertas de una EN TAMAÑO REAL sola pieza.

  • Page 72: Conectar El Brazo De La Puerta Al Carro

    INSTALACIÓN PASO 9 Polea Figura 1 CONECTAR EL BRAZO DE LA PUERTA AL CARRO 20 cm (8 pulg.) min. Siga las instrucciones que correspondan al tipo de puerta de garaje que usted tenga, como se muestra a continuación y en la página siguiente. Carro Carro IMPORTANTE: El ranura en el brazo recto de la puerta DEBE estar orientada hacia el...

  • Page 73: Coloque Las Etiquetas De Advertencia

    CONECTAR EL BRAZO DE LA PUERTA AL CARRO (CONTINUACIÓN) Figura 5 CORRECTO INCORRECTO PUERTAS DE UNA SOLA PIEZA Brazo recto IMPORTANTE: El ranura en el brazo recto de la puerta DEBE estar orientada hacia de la puerta Brazo recto el lado contrario del brazo curvado de la puerta (Figura 5). de la puerta Brazo curvo Brazo...

  • Page 74: Instale El Lcd De Control De La Puerta

    INSTALACIÓN PASO 11 INSTALE EL LCD DE CONTROL DE LA PUERTA Para evitar posibles LESIONES GRAVES o LA MUERTE por electrocución: INTRODUCCIÓN ANTES de instalar el control de puerta, verifique que NO esté conectada la NOTA: Los controles de la puerta anteriores y los productos de terceros no son energía eléctrica.

  • Page 75: Instale El Sistema De Reversa De Seguridad

    INSTALACIÓN PASO 12 INSTALE EL SISTEMA DE REVERSA DE SEGURIDAD Asegúrese de que la energía eléctrica NO esté conectada al abre-puertas de INFORMACIÓN IMPORTANTE SOBRE LOS SENSORES DE REVERSA DE SEGURIDAD garaje ANTES de instalar los sensores de reversa de seguridad. Los sensores de reversa de seguridad deben estar bien conectados y alineados antes de que el abre-puertas de garaje se mueva hacia abajo.
  • Page 76 INSTALE EL SISTEMA DE REVERSA DE SEGURIDAD (CONTINUACIÓN) Figura 1 MONTAJE DE LA PISTA DE LA PUERTA (LADO DERECHO) INSTALACIÓN DE LAS MÉNSULAS Riel de la puerta Asegúrese de que esté desconectada la energía en el abre-puertas de garaje. Instale y alinee las ménsulas de modo que los sensores se enfrenten de un Borde extremo al otro de la puerta, y con el haz a una distancia que no supere los 15 cm (6 pulg.) por encima del piso.
  • Page 77 INSTALE EL SISTEMA DE REVERSA DE SEGURIDAD (CONTINUACIÓN) Figura 5 MONTAJE Y CABLEADO DE LOS SENSORES DE REVERSA DE SEGURIDAD Tuerca de mariposa Perno del carro Montaje: 1. Deslice un perno de carro de 1/4 de pulg.-20x1/2 pulg. en la ranura de cada sensor.

  • Page 78: Requisitos Para La Instalación Eléctrica

    INSTALACIÓN PASO 13 REQUISITOS PARA LA INSTALACIÓN ELÉCTRICA Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución o Para evitar problemas con la instalación, no opere el abre-puertas de garaje incendio: ahora. Asegúrese de que el abre-puertas NO esté conectado a la energía eléctrica Para reducir el riesgo de choque eléctrico, su abre-puertas de garaje viene con una y desconecte la energía eléctrica al circuito ANTES de quitar la cubierta clavija de conexión a tierra de tres patas.

  • Page 79: Alinee Los Sensores De Reversa De Seguridad

    INSTALACIÓN PASO 14 ALINEE LOS SENSORES DE REVERSA DE SEGURIDAD Figura 1 La puerta no se cerrará si los sensores no están instalados y alineados correctamente. Si el haz de luz está desalineado o se ve obstaculizado cuando la puerta se está cerrando, esta invertirá...

  • Page 80: Ajustes

    AJUSTES INTRODUCCIÓN Si el sistema de reversa de seguridad no se ha instalado debidamente, las personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES El abre-puertas de garaje está diseñado con controles electrónicos que facilitan su o incluso la MUERTE cuando se cierre la puerta del garaje. instalación y regulación.

  • Page 81: Programación Del Recorrido

    AJUSTES PASO 1 PROGRAMACIÓN DEL RECORRIDO Si el sistema de reversa de seguridad no se ha instalado debidamente, las 1. Mantenga presionado el botón personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES de Ajuste hasta que el botón o incluso la MUERTE cuando se cierre la puerta del garaje.

  • Page 82: Pruebe El Sistema De Reversa De Seguridad

    AJUSTES PASO 2 PRUEBE EL SISTEMA DE REVERSA DE SEGURIDAD Si el sistema de reversa de seguridad no se ha instalado adecuadamente, las PRUEBA personas (y los niños pequeños en particular) podrían sufrir LESIONES GRAVES 1. Con la puerta completamente abierta, coloque una tabla de 3.8 cm (1 1/2 o incluso MORIR al cerrar la puerta del garaje.

  • Page 83: Reserva De La Batería

    RESERVA DE LA BATERÍA INSTALE LA BATERÍA Para reducir el riesgo de INCENDIO o de LESIONES físicas: 1. Desenchufe el abre-puertas de garaje. Desconecte TOTALMENTE la corriente eléctrica y de la batería ANTES de 2. Abra la tapa de la lente de luz del lado derecho de la unidad. Con un realizar CUALQUIER servicio o mantenimiento.

  • Page 84: Control Myq

    ® CONTROL myQ PARA TELÉFONOS INTELIGENTES botón de aprendizaje CONÉCTESE CON SU TELÉFONO INTELIGENTE HERRAMIENTAS NECESARIAS: Un LED en el abre-puertas de Un teléfono inteligente, una tableta o una computadora portátil con Wi-Fi garaje indicará el estado de Conexión a Internet de banda ancha la conexión de Wi-Fi.

  • Page 85: Funcionamiento

    FUNCIONAMIENTO INSTRUCCIONES IMPORTANTES DE SEGURIDAD Para reducir el riesgo de LESIONES GRAVES o la MUERTE: 1. LEA Y RESPETE TODAS LAS ADVERTENCIAS Y LAS INSTRUCCIONES. 9. Después de llevar a cabo CUALQUIER ajuste, SE DEBE probar el 2. SIEMPRE guarde los controles remotos lejos del alcance de los niños. sistema de reversa de seguridad.

  • Page 86: Funciones

    FUNCIONES El abre-puertas de garaje tiene varias funciones para que usted pueda tener más CONSERVACIÓN DE ENERGÍA control sobre el funcionamiento de su abre-puertas. Para ahorrar energía, el abre-puertas de garaje pasará a modo pasivo cuando la ® (NO HABILITAR EN PUERTAS DE UNA SOLA PIEZA) puerta esté...

  • Page 87: Lcd De Control De La Puerta

    LCD DE CONTROL DE LA PUERTA SINCRONIZACIÓN DEL CONTROL DE LA PUERTA Se accede a las siguientes funciones a través de la pantalla usando los botones de navegación en el LCD de control de la puerta: Para sincronizar el control fijo con el abre-puerta pulsar el control hasta\que se active el abre-puerta (podría llevar hasta tres intentos).
  • Page 88 LCD DE CONTROL DE LA PUERTA (CONTINUACIÓN) Pulsador de barra PANTALLA Y NAVEGACIÓN DEL MENÚ Botones de En la pantalla principal se muestra la hora, la temperatura y el estado de carga Pantalla navegación actual (si corresponde). Las funciones del control de la puerta pueden programarse a través de una serie Detector de movimiento de menús en la pantalla y de los botones de navegación.

  • Page 89: Programación

    PROGRAMACIÓN Su abre-puertas de garaje ya viene programado de fábrica para operar con su control remoto. Los accesorios más antiguos no son compatibles. Vea la página 46 para ver los accesorios compatibles. La programación puede realizarse a través del control de la puerta o del botón aprendizaje del abre-puertas de garaje. Para programar otros controles remotos, consulte las instrucciones provistas con ellos.

  • Page 90: Para Borrar La Memoria

    PARA BORRAR LA MEMORIA BORRE TODOS LOS DATOS DEL CONTROL REMOTO Y DEL ACCESO ELIMINAR LA CONEXIÓN DEL ABRE-PUERTAS A LA RED WI-FI DE SU CON LA LLAVE DIGITAL CASA 1. Mantenga presionado el botón de aprendizaje (LEARN) en el abre-puertas 1.

  • Page 91: Para Abrir La Puerta Manualmente

    PARA ABRIR LA PUERTA MANUALMENTE DESCONECTE EL CARRO Para evitar la posibilidad de una LESIÓN GRAVE o LA MUERTE si la puerta del 1. Si es posible, la puerta se debe cerrar garaje se cae: Brazo de liberación completamente. del carro De ser posible, use el desenganche de emergencia para soltar el carro 2.

  • Page 92: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS TABLA DE DIAGNÓSTICO El abre-puertas de garaje viene programado con funciones de autodiagnóstico. Las flechas hacia ARRIBA y ABAJO parpadean para mostrar los códigos de diagnóstico. LA FLECHA HACIA LA FLECHA HACIA SÍNTOMA SOLUCIÓN ARRIBA ABAJO PARPADEA PARPADEA El abre-puertas de garaje no cierra la Sensores de reversa de seguridad no instalados, no conectados o cable...
  • Page 93 Asegúrese de haber ingresado el número de serie de CRAFTSMAN de funcionando correctamente. manera correcta y vuelva a intentar. El número de serie de CRAFTSMAN usa los caracteres comprendidos entre la A y la F y los números entre el Asegúrese de que los cables de la antena cuelguen desde el abre-...

  • Page 94: Piezas De Repuesto

    PIEZAS DE REPUESTO PIEZAS DEL ENSAMBLADO DEL RIEL CLAVE NO. PARTE NO. DESCRIPCIÓN 004A1008 Juego del eslabón principal 041C5141-2 Ensamblaje completo del carro 041A5665 Riel completo 041B4103 Tuerca del carro con resorte 144C0054M Juego de polea 041A5250 Ensamblaje completo de la correa 041D0598-1 Ménsula en “U”...

  • Page 95: Piezas De Ensamblaje De La Unidad Del Motor

    PIEZAS DE REPUESTO PIEZAS DE ENSAMBLAJE DE LA UNIDAD DEL MOTOR CLAVE NO. PARTE NO. DESCRIPCIÓN CLAVE NO. PARTE NO. DESCRIPCIÓN 041C1751 Rueda dentada y cubierta de la rueda 041D0503-23 Cubierta dentada 041B4245-1 Cable eléctrico 108D0077M Lente de luz 041D8006-1 Motor con módulo de recorrido 041C0279 Receptáculo para la bombilla...

  • Page 96: Accesorios

    Extensión del riel de 2.4 m (8 pies): CMXZDCG453 Control remoto: Para permitir que una puerta de 2.4 m (8 pies) se abra Compatible con TODOS los abre-puertas CRAFTSMAN desde completamente. 1993 hasta la fecha. Incluye broche para visera de vehículo.

  • Page 97: Guía De Seguridad Y Mantenimiento Del Abre-Puertas De Garaje Automático

    GUÍA DE SEGURIDAD Y MANTENIMIENTO DEL ABRE-PUERTAS DE GARAJE AUTOMÁTICO SEGURIDAD DEL ABRE-PUERTAS DE GARAJE AUTOMÁTICO – UNA DECISIÓN AUTOMÁTICA Una puerta de garaje es el objeto móvil más grande de la casa. Una puerta y un abre-puertas de garaje mal ajustados pueden ejercer una fuerza mortal cuando la puerta se cierra, que puede ocasionar el atrapamiento de niños o adultos y la posterior lesión o muerte.
  • Page 98 EL MANTENIMIENTO DE RUTINA PUEDE PREVENIR TRAGEDIAS. Haga que la inspección y las pruebas mensuales de la puerta de garaje y del sistema de abre-puertas formen parte de su rutina habitual. Consulte el manual del propietario tanto para la puerta como para el abre-puertas. Si no tiene los manuales del propietario, comuníquese con el fabricante y solicite una copia para su modelo específico.
  • Page 100 Línea directa de atención al cliente Get answers to questions, troubleshoot problems, or order parts. Para respuestas a preguntas o problemas, y ordenar piezas. Be sure to register your product at https://www.craftsman.com/registration Asegúrese de registrar su producto en https://www.craftsman.com/registration. ® CRAFTSMAN es una marca registrada de Stanley Black &...
