- Page 1 BEDIENUNGSANLEITUNG USER MANUAL DMX Commander 48-channel lighting controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 70064550 This user manual is valid for the article number 70064550 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00065864.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX Commander entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Bestimmungsgemässe Verwendung
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III. -
Page 5: Gerätebeschreibung

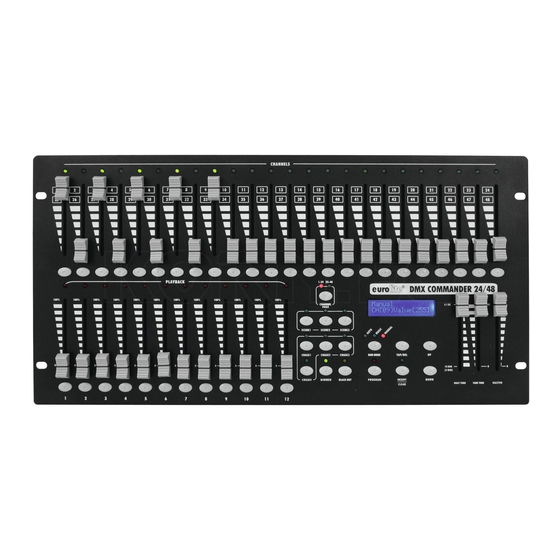

4. GERÄTEBESCHREIBUNG 4.1 Features Komfortable DMX Lichtsteuerung • 48 Steuerkanäle • 24 Fader und 2 Pages • 36 Szenen können direkt über 12 Fader und 3 Pages aufgerufen werden • Insgesamt 48 speicherbare Programme über 4 Pages • Blackout-Funktion • Musiksteuerung über eingebautes Mikrofon oder Line-Eingang •... -
Page 6: Setup
Zur Einstellung der Fade Time. 19) MASTER FADER Zum Einstellen der Gesamthelligkeit. Rückseite: 1) USB-Buchse 2) AUDIO IN-Anschlussbuchse 3) DMX-Ausgangsbuchse 4) Netzanschlussbuchse 5) Netzschalter 5. SETUP 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. -
Page 7: Bedienung
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt. 6. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, ist der DMX Commander einsatzbereit. - Page 8 Wählen Sie die gewünschten Chaser über die Chaser-Tasten aus. Leuchtet die Chaser 1 LED sind die Chaser 1-12 aktiv, leuchtet die Chaser 2 LED sind die Chaser 13-24 aktiv, leuchtet die Chaser 3 LED sind die Chaser 25-36 aktiv, leuchtet die Chaser 4 LED sind die Chaser 37-48 aktiv. Rufen Sie den gewünschte Chaser durch Schieben des entsprechenden Playback-Faders auf.
- Page 9 Soll der Chaser musikgesteuert ablaufen, drücken Sie bitte die Run Mode-Taste bis die Music-LED leuchtet. Soll der Chaser genau im Basstakt ablaufen, Wait Time-Fader auf Minimum stellen und die Basstakte durch mehrmaliges Drücken der Tap/Del-Taste einstellen. Chaser-Geschwindigkeit speichern/ändern Mit dem DMX Commander haben Sie die Möglichkeit, mehrere Chaser gleichzeitig abspielen zu lassen und dabei jedem Chaser eine eigene Geschwindigkeit zu zu ordnen und diese ab zu speichern.
-
Page 10: Problembehebung
Daten einlesen Stecken Sie ein USB-Medium in die USB-Buchse ein. Drücken und Halten Sie die Run Mode- und Down-Taste. Drücken Sie die gewünschte Flash-Taste. Auf dem Display erscheint der Fortschritt des Einlesens. Sobald das Einlesen abgeschlossen ist, erscheint "Loader file OK?". Firmware Update Laden Sie das neueste Firmware Update von der Hersteller-Website herunter. -
Page 11: Reinigung Und Wartung
EUROLITE DPX-1210 DMX Dimmerpack Best.-Nr. 70064140 EUROLITE DPX-610 DMX Dimmerpack Best.-Nr. 70064120 EUROLITE DPX-1210 DMX Dimmerpack Best.-Nr. 70064140 EUROLITE EDX-1 DMX Dimmerpack 10A Best.-Nr. 70064060 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 31.01.2012 © 11/20 00065864.DOC, Version 1.0... -
Page 12: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE DMX Commander. You will see you acquired a powerful and versatile device. Unpack your DMX Commander. -
Page 13: Operating Determinations
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class III. The device must be operated with an appropriate power unit. Always disconnect from the mains, when the device is not in use or before cleaning it. -
Page 14: Description
4. DESCRIPTION 4.1 Features Comfortable DMX-controller • 48 control channels • 24 faders, 2 pages • 36 scenes can be called directly via 12 faders, 3 pages • 48 memorizable programs via 4 pages • Blackout-function • Sound control via built-in microphone or via Line In connection •... -
Page 15: Setup
18) FADE TIME SLIDER Move to adjust fade time. 19) MASTERFADER The slider will adjust the general output. Rear panel: 1) USB socket 2) AUDIO IN socket 3) DMX output socket 4) DC IN socket 5) Power switch 5. SETUP 5.1 Installation Install the device on a plane surface or install it in a rack. -
Page 16: Operation
6. OPERATION After you connected the device to the mains, the DMX Commander is ready for use. Quick Start instructions In the Channels-section, you can find 24 channel sliders for controlling up to 48 DMX-channels. If the connected DMX-device features e. g. 5 DMX-channels and the starting adress is 1, you can control this device via the channel-faders 1-5. - Page 17 Memorize scenes With the DMX Commander you can memorize up to 36 different scenes with 48 channels on the 12 Playback-faders (Page 1 to Page 3). Press the Program-button, until the Program-LED is lit. Push the Masterfader to maximum. Push channel-faders to the desired setting. Press the Program-button.
- Page 18 The chaser with flashing Playback-LED can be edited. Adjust the desired speed via the Wait Time-Fader or the Tap/Del-buttons. Select the next chaser by pressing and holding the respective Playback-button (LED must flash). Switch the speed-range The speed-range can be switched between 0-10 minutes and 0-2 minutes: Switch the controller off and on again.
-
Page 19: Problem Chart
Firmware update Download the latest Firmware Update from the manufacturer's website. Rename the downloaded file into "Dimmermaster.upd" and save it on your USB media in the folder "Dimmermaster". Switch the controller off. Press and hold the Run Mode-button, Program-button and the Up-button. Switch the controller on. -
Page 20: Cleaning And Maintenance
No. 70064140 EUROLITE DPX-610 DMX dimmer pack No. 70064120 EUROLITE DPX-1210 DMX dimmer pack No. 70064140 EUROLITE EDX-1 DMX Dimmer pack 10A No. 70064060 Please note: Every information is subject to change without prior notice. 31.01.2012 © 20/20 00065864.DOC, Version 1.0...
