DMX
OPERATOR 1610
Controller
Bedienungsanleitung
User Manual

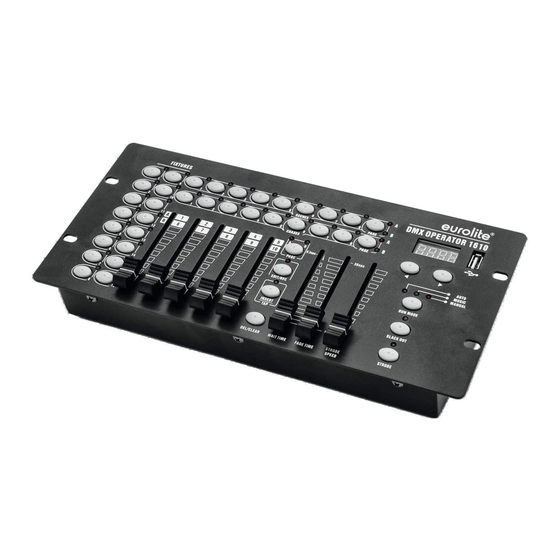

DMX Operator 1610 Controller
Kompaktes Pult für 16 Geräte mit jeweils bis zu 10 DMX-Kanäle und USB
Compact console for 16 lighting effect units up to 10 DMX channels and USB
No. 70064522
www.eurolite.de

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMX OPERATOR 1610 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EuroLite DMX OPERATOR 1610

Summary of Contents for EuroLite DMX OPERATOR 1610

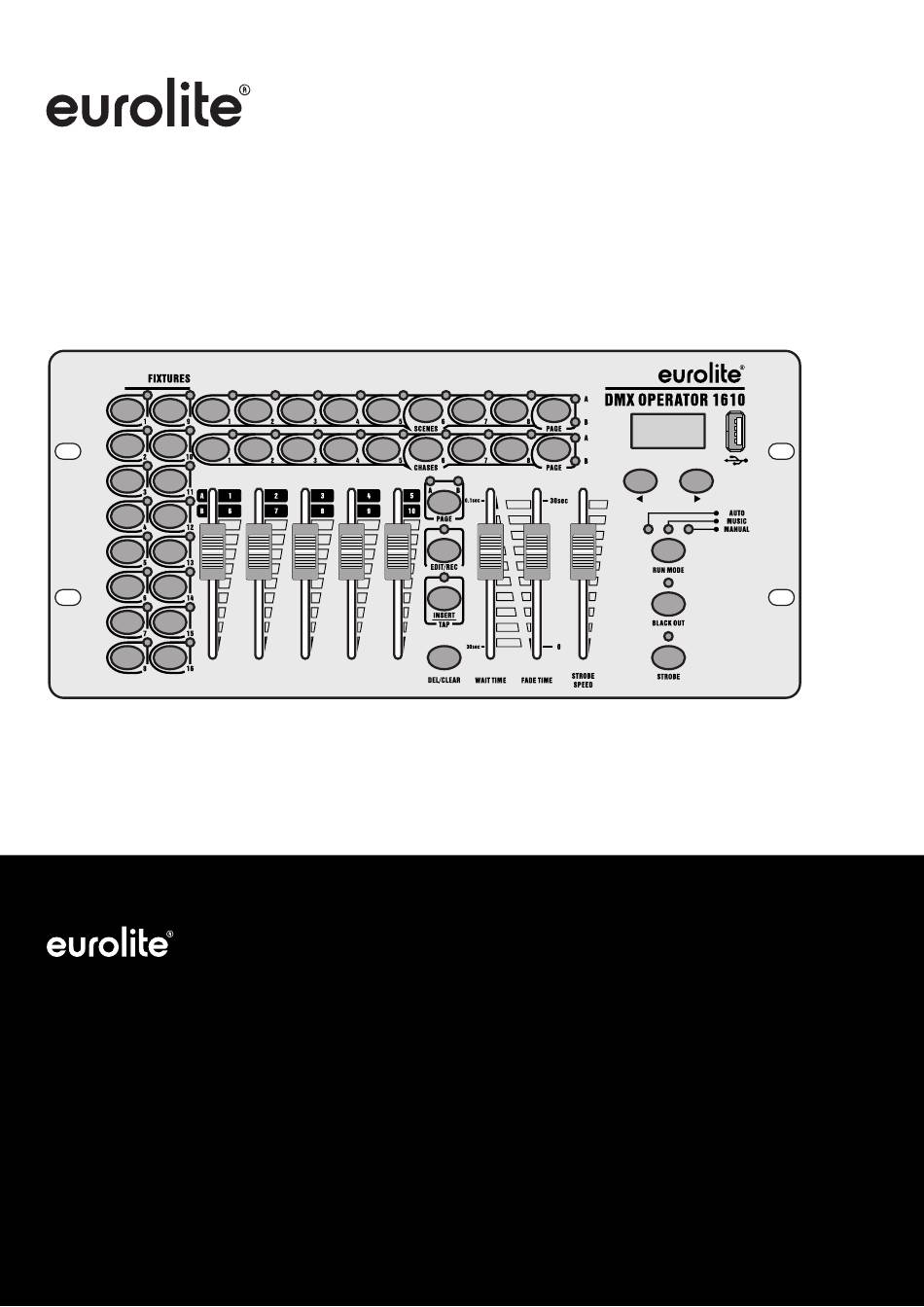

  • Page 1 OPERATOR 1610 Controller Bedienungsanleitung User Manual DMX Operator 1610 Controller Kompaktes Pult für 16 Geräte mit jeweils bis zu 10 DMX-Kanäle und USB Compact console for 16 lighting effect units up to 10 DMX channels and USB No. 70064522 www.eurolite.de...

  • Page 2: Table Of Contents

    REINIGUNG UND WARTUNG ......10 TECHNISCHE DATEN ......... 10 D00117017, Version 1.0, Stand 24/05/2018 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2018 Eurolite. Alle Rechte vorbehalten.

  • Page 3: Einführung

    Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website.

  • Page 4: Wichtige Sicherheitshinweise

    Lassen Verpackungsmaterial nicht achtlos liegen. • Das Gerät erfüllt allen erforderlichen Richtlinien der EU und ist deshalb mit gekennzeichnet. Bestimmungsgemäße Verwendung Der DMX Operator 1610 dient zur Steuerung von DMX-gesteuerten Lichteffektgeräten in Diskotheken oder auf Bühnen 4 • DE...

  • Page 5: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Tastengruppe FIXTURE Tasten 1-16 zum An- und Abwählen von Geräten. Die Kontroll-LEDs zeigen an, welche Geräte angewählt sind. Tastengruppe SCENE Tasten 1-8 zum An- und Abwählen von Szenen. Die Speicherplätze sind auf 2 Seiten aufgeteilt, die sich mit der zugehörigen Taste PAGE umschalten lassen.

  • Page 6: Inbetriebnahme

    DMX-Kabel, die möglichst kurz sein sollten. Stellen Sie das Gerät auf eine ebene Fläche. DMX512-Anschluss Verbinden Sie den DMX-Ausgang des DMX Operator 1610 mit dem DMX-Eingang des ersten Lichteffektgeräts. Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an.

  • Page 7: Bedienung

    BEDIENUNG Das Gerät arbeitet in den Betriebsarten Manuell, Automatik und Musiksteuerung. Nach dem Einschalten ist die letzte Betriebsart aktiv (die vor dem Ausschalten mind. 10 Sekunden aktiviert war). Die Betriebsart wählen Sie mit der Taste RUN MODE (15). Die entsprechende LED zeigt an, in welchem Modus sich das Gerät befindet. Programmiermodus aktivieren Um Licht zu programmieren, muss in den Programmiermodus gewechselt werden.

  • Page 8: Lauflicht Aufrufen

    Schritt in ein Lauflicht einfügen Es lassen sich Szenen an einer beliebigen Stelle in ein Lauflicht einfügen. 1. Aktivieren Sie den Programmiermodus. 2. Wählen Sie mit einer der CHASE-Tasten das zu bearbeitende Lauflicht. 3. Drücken Sie die Taste INSERT/TAP (zugehörige LED blinkt). Jetzt lässt sich eine Szene vor der aktuellen Bearbeitungsposition einfügen.

  • Page 9: Strobe-Effekt

    Musikgesteuerter Modus Im musikgesteuerten Modus werden in einer Speicherbank hinterlegten Szenen mit Musikimpulsen über das interne Mikrofon synchronisiert. 1. Wechseln Sie mit der Taste RUN MODE in den musikgesteuerten Modus. 2. Rufen Sie mit den CHASE-Tasten das gewünschte Lauflicht auf. 3.

  • Page 10: Firmware Aktualisieren

    Version in Ihr Gerät zu laden, um so die größtmögliche Funktionalität verfügbar zu haben. Prüfen Sie von Zeit zu Zeit www.eurolite.de, um weitere Informationen hierüber zu erhalten. Die Vorgänge können ggf. von der Beschreibung in diesem Dokument abweichen; beachten Sie dazu die Hinweise, die Sie zusammen mit der Firmware erhalten.
  • Page 11 TECHNICAL SPECIFICATIONS ......19 D00117017, version 1.0, publ. 24/05/2018 For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. © 2018 Eurolite. All rights reserved.

  • Page 12: Introduction

    INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,...

  • Page 13: Important Safety Instructions

    Do not leave packaging material lying around carelessly. • This unit corresponds to all required directives of the EU and is therefore marked with Intended use The DMX Operator 1610 serves for operation of DMX-controlled lighting effect devices discotheques or on stage.

  • Page 14: Operating Elements And Connections

    OPERATING ELEMENTS AND CONNECTIONS Element Function Button group FIXTURE Buttons 1-16 to select and deselect devices. The LEDs indicate which devices are selected. Button group SCENE Buttons 1-8 to select and deselect scenes. The memory banks are split into 2 pages which can be selected with the corresponding PAGE button. The control LEDs next to the button indicate which page is selected.

  • Page 15: Setup

    DMX512 connection Connect the DMX output of the DMX Operator 1610 to the DMX input of the first fixture. Then connect the DMX output of the first fixture in the DMX chain to the DMX input of the next fixture. Always connect one output to the input of the next fixture until all fixtures are connected.

  • Page 16: Operation

    OPERATION The controller uses three different operation modes: Manual, Auto and Sound Control. When you switch on the device, it will automatically operate in the previously used mode (if it was active for at least 10 seconds before the device was switched off). Use the RUN MODE button (15) to select the operating mode. The LEDs MANUAL, AUTO and MUSIC indicate the current setting.

  • Page 17: Playing Chases

    Inserting a step It is possible to insert scenes before the current editing position. 1. Enable programming mode. 2. Select the chase you want to add a step to with one of the CHASE buttons. 3. Press the INSERT/TAP button (corresponding LED flashes). Now, a scene can be inserted before the current editing position.

  • Page 18: Strobe Effect

    Sound-controlled mode In sound-control mode, the scenes stored in a memory bank will be synchronized with music pulses via the internal microphone. 1. Switch to sound-controlled mode with the RUN MODE button. 2. Call the desired chase with the CHASE buttons. 3.

  • Page 19: Firmware Update

    We suggest to always operating the device with the latest firmware to ensure the highest level of functionality. Check www.eurolite.de from time to time for further information. The installation procedures may vary slightly from those described in this user manual; please note the instructions that will be included in the download package.
  • Page 20 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00117017 Version 1.0 Publ. 24/05/2018...
