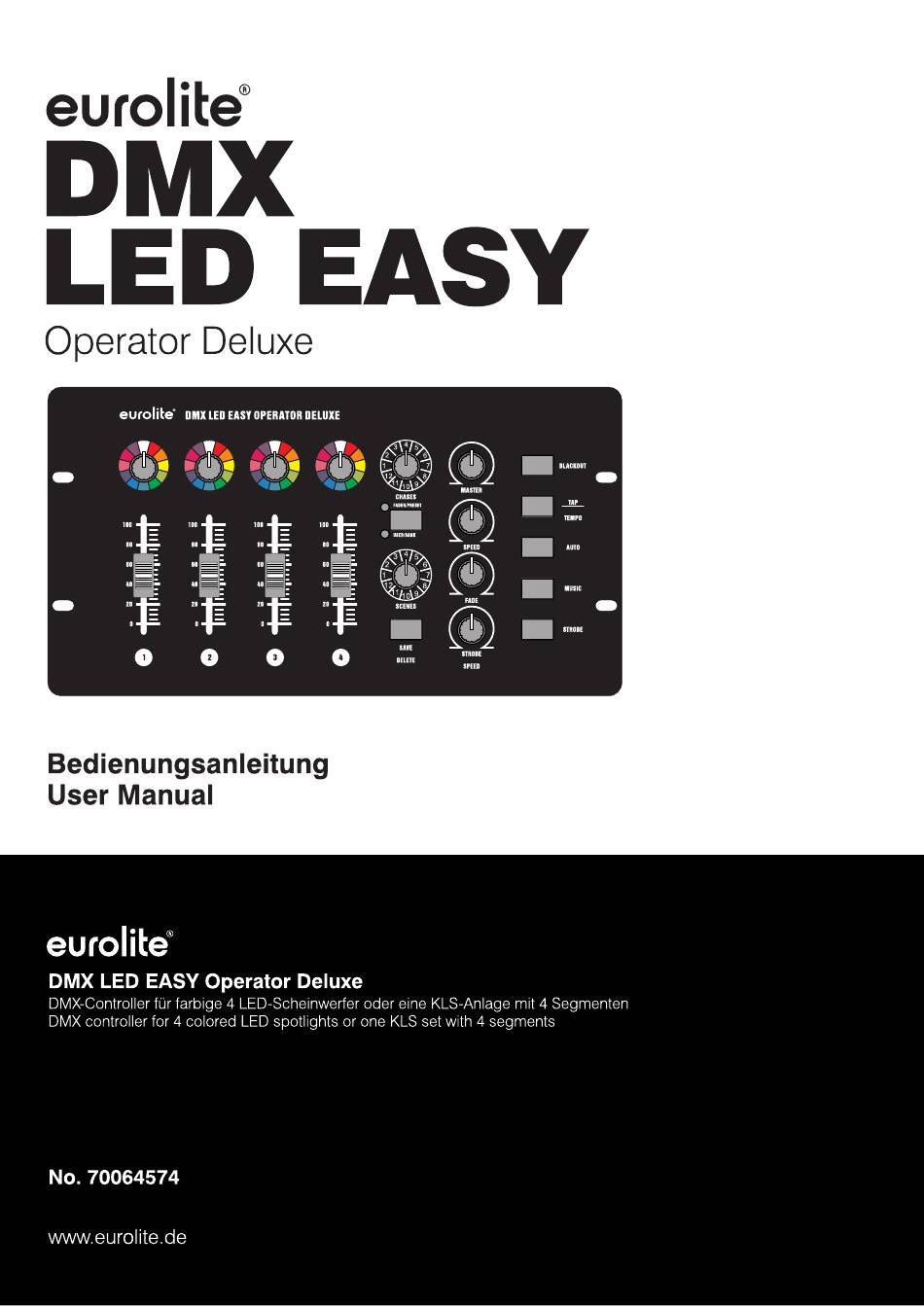

EuroLite DMX LED EASY Operator Deluxe User Manual
  1. Manuals
  2. Brands
  3. EuroLite Manuals
  4. Controller
  5. DMX LED EASY Operator Deluxe
  6. User manual

EuroLite DMX LED EASY Operator Deluxe User Manual

Controller for 4 colored led spotlights or one kls set with 4 segments
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMX LED EASY Operator Deluxe and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite DMX LED EASY Operator Deluxe

Summary of Contents for EuroLite DMX LED EASY Operator Deluxe

  • Page 2: Table Of Contents

    REINIGUNG UND WARTUNG ......8 TECHNISCHE DATEN ......... 8 D00113864, Version 1.0, Stand 24/05/2018 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2018 Eurolite. Alle Rechte vorbehalten.

  • Page 3: Einführung

    Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website.

  • Page 4: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Informationen zur Entsorgung ACHTUNG! Betriebsbedingungen Bitte übergeben Sie das Gerät bzw. die Das Gerät ist für die Benutzung in Geräte am Ende der Nutzungsdauer zur Innenräumen ausgelegt. Schützen Sie es umweltgerechten Entsorgung einem vor Feuchtigkeit und Nässe. örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, GEFAHR! dürfen...

  • Page 5: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE Element Element Drehregler für Farbwahl (Spot 1-4), 12-stufig Funktionstaste TAP/Tempo Fader Helligkeit Spot 1-4 / 0-100% Funktionstaste Automatikbetrieb Wahlschalter für Anwahl Chases, 12-stufig Funktionstaste Musiksteuerung Wahltaste Preset/User Bank Funktionstaste Stroboskop-Effekt Wahlschalter für Szenen 12-stufig XLR-Anschluss für DMX-Leitung Funktionstaste Save/Delete Auswahl DMX-Modus Multi/Single Drehregler für Master-Helligkeit...

  • Page 6: Inbetriebnahme

    INBETRIEBNAHME Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige DMX-Kabel, die möglichst kurz sein sollten. Stellen Sie das Gerät auf eine ebene Fläche. DMX512-Anschluss Die Verbindung zwischen dem Controller und den einzelnen Lichteffektgeräten sollte mit einem DMX-Kabel erfolgen.

  • Page 7: Dmx-Adressierung Für Den Betrieb Von Kls-Kompaktanlagen

    Das Gerät unterstützt folgende Scheinwerferfunktionen: R = Rot / G = Grün / B = Blau / W = Weiß / A = Amber und optional D = Dimmer (Gesamthelligkeit) und S = Stroboskopeffekt. Stellen Sie den Auswahlschalter (18) für die gewünschte DMX-Kanalbelegung in die untere Position.

  • Page 8: Automatikbetrieb

    Speichern Ihrer Einstellung als Szene Sie haben 12 Speicherplätze in 12 Chases (Chase banks) zum Speichern Ihrer Szene zur Verfügung. Stellen Sie die Taste (4) auf Fader/Preset. Die grüne LED leuchtet nun. Wählen Sie mit dem Drehregler (5) eine Szenennummer aus. Wählen Sie mit dem Drehregler (3) ein Lauflicht aus und drücken Sie die Taste Save/Delete (6) kurz.
  • Page 9 TECHNICAL SPECIFICATIONS ......15 D00113864, version 1.0, publ. 24/05/2018 For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. © 2018 Eurolite. All rights reserved.

  • Page 10: Introduction

    INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,...

  • Page 11: Important Safety Instructions

    • This unit corresponds to all required directives of the EU and is therefore marked with Intended use The DMX LED EASY Operator Deluxe serves for easy and convenient operation of 4 LED spotlights or 1 KLS set with 4 fixtures on stage.

  • Page 12: Operating Elements And Connections

    OPERATING ELEMENTS AND CONNECTIONS No. Element Element Rotary controls for color selection (spot 1-4) Push button Tap/Tempo Dimmer fader spot 1-4 Mode button: Auto Case/Bank (12 settings) Mode button: Music (sound control) Preset/User bank select Mode: Strobe Scene select (12 settings) XLR DMX output Save/Delete DMX mode Multi/Single...

  • Page 13: Setup

    SETUP Create all connections while the device is switched off. Use the shortest possible high-quality DMX cables for all connections. Install the device on a plane surface. DMX512 connection Use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller to the DMX chain. If you wish to connect fixtures with other XLR outputs, you need to use adapter cables.

  • Page 14: Dmx Addressing Of Kls Compact Light Sets

    DMX addressing of KLS compact light sets Set the DMX start mode switch (17) to position MULTI. You can also control KLS compact systems consisting of four LED fixtures. Select your desired DMX channel assignment using switch (18). See below for code setting. Switch on the DMX controller with the POWER button (22).

  • Page 15: Auto Mode

    Auto Mode In auto mode the scenes of each chase (your user scenes or factory presets) will be played time-controlled one after another. Preset chases Press Auto button (13) to set controller to Auto mode. The button lights. Press button (4) Fader/Preset until green LED lights.
  • Page 16 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00113864 Version 1.0 Publ. 24/05/2018...
