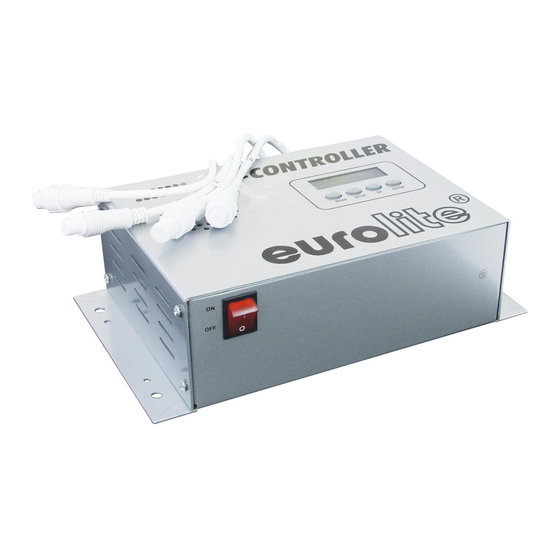

Summary of Contents for EuroLite LED LMCTC

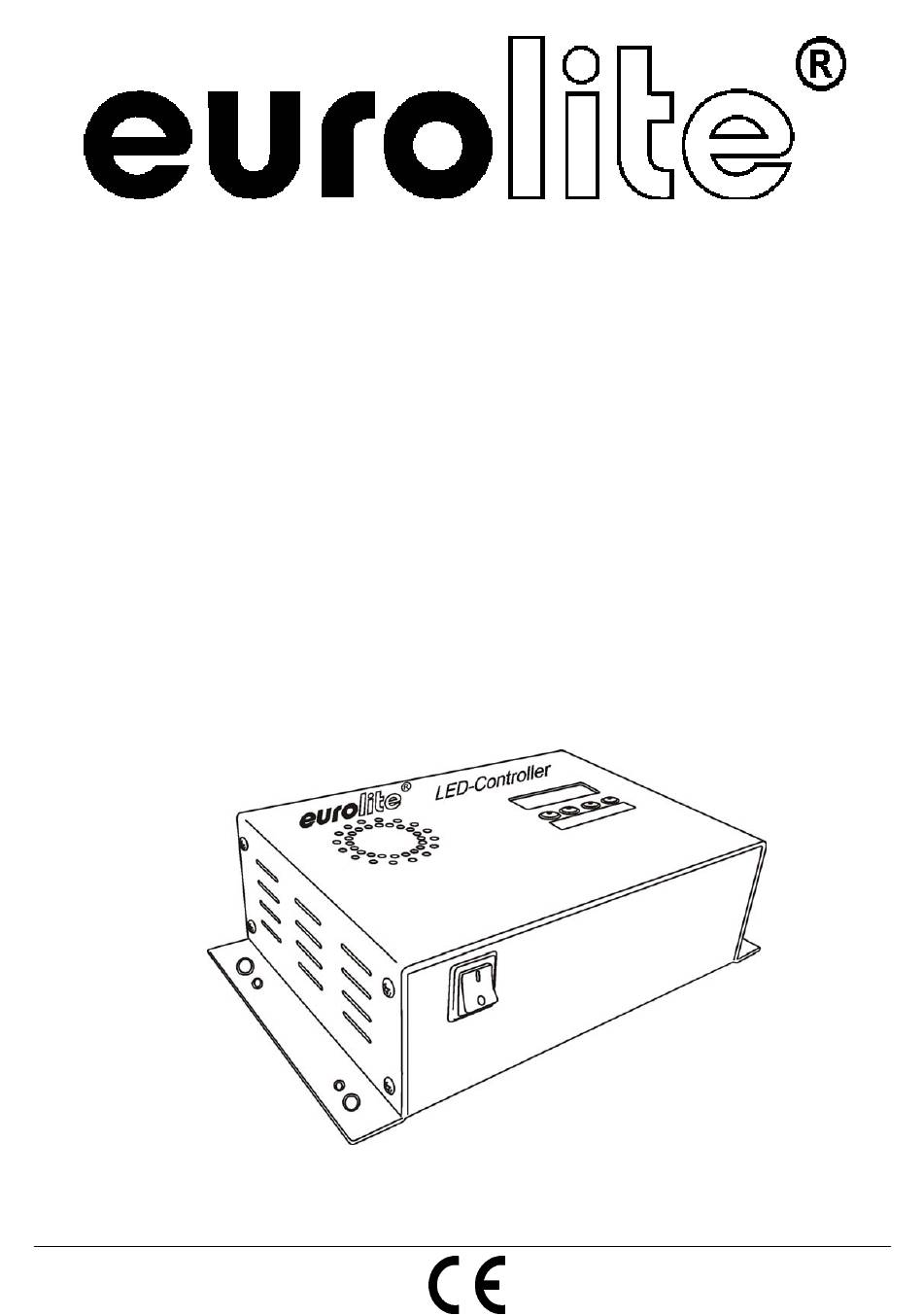

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED LMCTC DMX-Controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
DMX-protocol ............................... 20 Control Channels ............................20 CLEANING AND MAINTENANCE ......................... 21 TECHNICAL SPECIFICATIONS........................22 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 5192861A_V_2_0.DOC... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED LMCTC Controller entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um eine Lichtsteuerung, mit dem sich EUROLITE LED LMCT Tubes in Diskotheken, auf Bühnen etc. ansteuern lassen. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Geräteübersicht
Geräteübersicht (1) Montagelöcher (2) Lüftung (3) Netzschalter (4) LCD (5) Mode (6) Set Up (7) Up (8) Down (9) Netzanschluss (10) 2-Kanal Netz- und Signalanschlüsse (11) DMX-512 OUT (12) DMX-512 IN INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. -
Page 7: Hängende Installation
Hängende Installation Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. -
Page 8: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Page 9: Bedienung
Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen (Modi), die nacheinander abgespielt werden. Mit dem EUROLITE LED LMCTC Controller lassen sich bis zu 13 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste und wählen Sie den gewünschten Chaser. -
Page 10: Stand Alone-Betrieb
Drücken Sie nun die SET UP Taste und wählen Sie „DMX Adressierung“. Die gewünschte Startadresse kann mit der UP oder DOWN Taste gewählt werden. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED LMCTC Controller über Ihren DMX- Controller ansteuern. Ω... -
Page 11: Reinigung Und Wartung
Kanal 4 Wert: Option Wert: Option 0-11 R + G 132-143 Y + B 12-23 R + Y 144-155 Y + P 24-35 R + B 156-167 Y +C 36-47 R + P 168-179 Y +W 48-59 R + C 180-191 B +P 60-71 R + W... -
Page 12: Technische Daten
Netzanschluss: 2 Netz- und Signalanschlüsse Maße (LxBxH): 320 x 215 x 95 mm Gewicht: 3,4 kg Zubehör: EUROLITE LED LMCT Tube 144 1m 7 Farben Best.-Nr. 5192860A EUROLITE LED LMCT Verlängerung 100cm Best.-Nr. 5192866A EUROLITE LED LMCT Verlängerung 1000cm Best.-Nr. 5192867A EUROLITE LED LMCT Booster Best.-Nr. -
Page 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED LMCTC Controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 14 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 15: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting controller for controlling other devices like EUROLITE LED LMCT Tubes in discotheques, on stages etc. This product is allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. -
Page 16: Overview
Overview (1) Mounting holes (2) Venitlation holes (3) Power switch (4) LCD (5) Mode (6) Set Up (7) Up (8) Down (9) Power supply (10) 2-channel power and signal connection (11) DMX-512 OUT (12) DMX-512 IN INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. -
Page 17: Hanging Installation
Hanging installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. -
Page 18: Connection With The Mains
Connection with the mains Connect the device to the mains with the power-plug. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Page 19: Operation
After you connected the effect to the mains, the EUROLITE LED LMCTC Controller starts running. Chaser A chaser is a sequence of different programs that will be called up one after another. With the EUROLITE LED LMCTC Controller, you can select up to 16 different chasers. -
Page 20: Dmx-Controlled Operation
UP button and choose "DMX Addressing". Use the UP or DOWN button to set the desired starting address. Controlling: After having addressed the LED LMCTC Controller, you may now start operating it via your DMX-controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last device in the link in order to ensure proper transmission on the DMX data link. -
Page 21: Cleaning And Maintenance
Channel 4 Value: Option Value: Option 0-11 R + G 132-143 Y + B 12-23 R + Y 144-155 Y + P 24-35 R + B 156-167 Y +C 36-47 R + P 168-179 Y +W 48-59 R + C 180-191 B +P 60-71 R + W... -
Page 22: Technical Specifications
2 power and signal connection Dimensions (LxWxH): 320 x 215 x 95 mm Weight: 3.4 kg Accessory: EUROLITE LED LMCT Tube 144 1m 7 colors No. 5192860A EUROLITE LED LMCT extension cord 100cm No. 5192866A EUROLITE LED LMCT extension cord 1000cm No.
