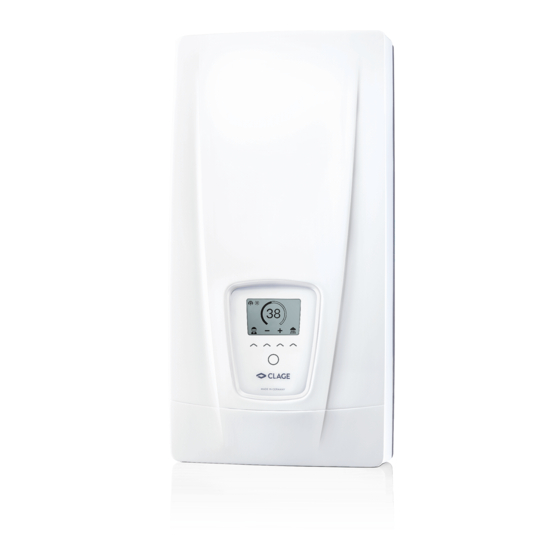

- Page 1 Montageanleitung für den Fachhandwerker Installing instructions for the professional E-Komfortdurchlauferhitzer DEX 12 E-convenience instant water heater DEX 12 > >...
-
Page 3: Table Of Contents
CLAGE Inhaltsverzeichnis 1. Umwelt und Recycling ..................3 2. -
Page 4: Übersichtsdarstellung
DEX ELECTRONIC MPS ® 2. Übersichtsdarstellung Bei Ersatzteilbestellungen stets Gerätetyp und Serien nummer angeben! Wandhalter Geräteunterteil DEX Gerätehaube Verbindungsrohr Rückflussverhinderer Durchflussgeber Temperaturfühler Set Elektronik Elektronikabdeckung Heizelement mit Druckschalter (SDB) Klapphalter Temperaturfühler Set Anschlussklemme Einlaufrohr Temperaturbegrenzer STB Feinfilter DEX Bedienfeld Durchflussmengenregler 5 l/min Auslaufrohr Rahmen Warmwasseranschlussstück... -
Page 5: Technische Daten
CLAGE 3. Technische Daten DEX 12 ELECTRONIC MPS ® Energieeffizienzklasse Bestell-Nr. 34212 Leistungseinstellung Gewählte Leistung (Strom) @ 220 V 8,0 kW (36,6 A) 10,5 kW (47,7 A) @ 230 V 8,8 kW (38 A) 11,5 kW (50 A) @ 240 V... -
Page 6: Installation
DEX ELECTRONIC MPS ® 5. Installation Zu beachten sind: • VDE 0100 • EN 806 • Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen • Technische Daten und Angaben auf dem Typenschild • Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug Montageort •... -
Page 7: Wandhalter Montieren
CLAGE 5. Installation Wandhalter montieren Hinweis: Wenn Sie diesen Durchlauf erhitzer im Austausch gegen ein anderes Fabrikat montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt wer- den, der Punkt 2 entfällt dann. Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz aus den Leitungen zu entfernen. -
Page 8: Gerät Montieren
DEX ELECTRONIC MPS ® 5. Installation Gerät montieren 1. Zum Öffnen des Gehäuses die Blende abnehmen und die zentrale Hauben schraube lösen. • Im Austauschfall kann es vor kom men, dass die Elektro zuleitung im oberen Geräte- bereich vorhanden ist. Der Elektro anschluss erfolgt dann gemäß der Beschreibung »Elektro anschluss von oben«. -
Page 9: Aufputzmontage
CLAGE 6. Aufputzmontage Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädi- gen. Bei Aufputzmontage sind die beiden ½ Zoll-Einschraubnippel und die ½ Zoll-Dich- tungen mit den ½ Zoll-Überwurf muttern des Warmwasser- und Kalt wasser anschluss- stückes zu verschrauben. -
Page 10: Elektroanschluss
DEX ELECTRONIC MPS ® 7. Elektroanschluss Nur durch den Fachmann! Schaltplan Zu beachten sind: • VDE 0100 • Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen • Technische Daten und Angaben auf dem Typenschild • Gerät an den Schutzleiter anschließen! Bauliche Voraussetzungen •... -
Page 11: Elektroanschluss Von Unten
CLAGE 7. Elektroanschluss Elektroanschluss von unten Hinweis: Bei Bedarf kann die Anschluss klemme in den oberen Geräte bereich ver- legt werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt. Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass die Strom versorgung ausgeschaltet ist! 1. -
Page 12: Erstinbetriebnahme
DEX ELECTRONIC MPS ® 8. Erstinbetriebnahme Vor dem elektrischen Anschluss das Leitungsnetz und das Gerät durch mehrfa- ches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser fül- len und so voll stän dig entlüften. Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen maximalen Durchfluss zu gewährleisten. -
Page 13: Sperr-Level
CLAGE 8. Erstinbetriebnahme Sperr-Level Der Umfang der Bedienung des Gerätes kann einge schränkt werden. Aktivierung der Sperrfunktion: 1. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen) 2. Brücke auf die Leistungselektronik aufstecken (siehe Bild) 3. Gerät wieder in Betrieb nehmen Deaktivieren der Sperrfunktion: 1. -
Page 14: Service-Menü
DEX ELECTRONIC MPS ® 9. Service-Menü Das Service-Menü gibt eine Übersicht über Systemparameter und dient zur Diagnose. Service-Menü ansehen Zum Aktivieren des Menüs drücken Sie bitte die Tasten für mindestens 2 Sekunden, in der Anzeige erscheint »FL« und ein blinkender Punkt. Mit den Pfeiltasten können Sie zwischen den einzelnen Menüpunkten umschalten. - Page 15 CLAGE 9. Service-Menü »nr«: Software Version Anzeige der aktuellen Softwareversion. Menüpunkt-Reihenfolge »Service-Menü«: »Ch«: Funkkanal (nur mit Funkmodul) Fluss Anzeige des aktuellen Funk kanals von Durchlauferhitzer und Fernbedienung »rS«: Empfangsleistung Leistung (nur mit Funkmodul) Temp in Anzeige der aktuellen Signalqualität der Funkverbindung in Prozent. Je nach...
-
Page 16: Wartungsarbeiten
DEX ELECTRONIC MPS ® 10. Wartungsarbeiten Wartungsarbeiten dürfen nur von einem anerkannten Fachhand werksbetrieb durchgeführt werden. Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die geschlossen Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen ist:... -
Page 17: Environment And Recycling
CLAGE Contents 1. Environment and recycling ..................17 2. -
Page 18: Overview
DEX ELECTRONIC MPS ® 2. Overview When ordering spare parts, please always specify the appliance model and serial number. Wall bracket Bottom part DEX hood Connecting pipe Non-return valve Flow sensor Thermal sensor set Power circuit board Power circuit board cover Heating element including safety pressure cut-out Control panel support... -
Page 19: Technical Specifications
CLAGE 3. Technical specifications DEX 12 ELECTRONIC MPS ® Model Energy efficiency class Article no. 34212 Power setting Chosen capacity (Current) @ 220 V 8,0 kW (36,6 A) 10,5 kW (47,7 A) @ 230 V 8,8 kW (38 A) 11,5 kW (50 A) -
Page 20: Installation
DEX ELECTRONIC MPS ® 5. Installation The following regulations must be observed: • VDE 0100 • EN 806 • Installation must comply with all statutory regulations, as well as those of the local electricity and water supply companies. • The rating plate and technical specifications •... -
Page 21: Installing The Wall Bracket
CLAGE 5. Installation Installing the wall bracket Note: If you install this instantaneous water heater in exchange for a conventional instantaneous water heater, there is generally no need to drill holes for the wall brack- et, in this case step 2 would not be necessary. -
Page 22: Installing The Appliance
DEX ELECTRONIC MPS ® 5. Installation Installing the appliance 1. To open the appliance hood, take off the faceplate and unscrew the main hood screw. • When replacing an appliance, the electrical power supply cable may be connected in the upper part. Only in such case, follow the instructions “Electrical connection from above”. -
Page 23: Direct Connection
CLAGE 6. Direct connection Note: Fasten the screw nuts with caution, to avoid damage to the valves or the piping system. For direct connection, the two ½ inch screw-in nipples and the ½ inch seals must be screwed into the ½ inch union nuts of the hot-water and cold-water connectors. The two ½ inch caps of the side outlets of the hot-water and cold-water connectors must... -
Page 24: Electrical Connection
DEX ELECTRONIC MPS ® 7. Electrical connection Only by a specialist! Wiring diagram Please observe: • VDE 0100 • The installation must comply with current IEC and national local regulations or any particular regulations, specified by the local electricity supply company •... -
Page 25: Electrical Connection From Below
CLAGE 7. Electrical connection Electrical connection from below Note: If necessary, the connecting terminal can be displaced to the upper part of the appliance. If you want to do so, please follow the instructions in the next chapter. Check that the power supply is switched off prior to electrical connection! 1. -
Page 26: Initial Operation
The rated capacity (max. power con- operating instructions. sumption) is 11.5 kW / 230 V and can be 9. Fill in the guarantee registration card and send it to the CLAGE Central Customer changed internally to 8.8 kW Service or use the online registration. -
Page 27: Lock Level
CLAGE 8. Initial operation Lock level The operating mode of the appliance can be restricted. Activation of the Lock level: 1. Disconnect the appliance from the power supply (e.g. by switching off the fuses) 2. Insert the jumper on the power electronics (see picture) 3. -
Page 28: Service Menu
DEX ELECTRONIC MPS ® 9. Service menu The service menu offers an overview of system parameters and is used for diag- nostics. Open service menu Press key and key simultaneously for at least 2 seconds to call up the service menu, the display confirms by “FL” and by a flashing point. Using the arrow keys Press , you can switch between the individual menu items. - Page 29 CLAGE 9. Service menu “Ch“: Radio channel Menu item order of “Service menu“: (with wireless module only) Information about the current radio channel of the water heater and its remote control. Flow “rS“: Received strength Power (with wireless module only) Information about the current signal quality of the remote control as percentage.
-
Page 30: Maintenance Work
DEX ELECTRONIC MPS ® 10. Maintenance work Maintenance work must only be conducted by an authorised professional. Cleaning and replacing the filter strainer The cold water connection of this instantaneous water heater is equipped with an inte- closed grated shut-off valve and a strainer. Soiling of the strainer may reduce the warm water output. - Page 32 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Kurzanleitung Quick reference guide Programmtaste 1 Programmtaste 2 Programme button 1 Programme button 2 Pfeiltasten nach unten und oben Arrow keys up and down...
