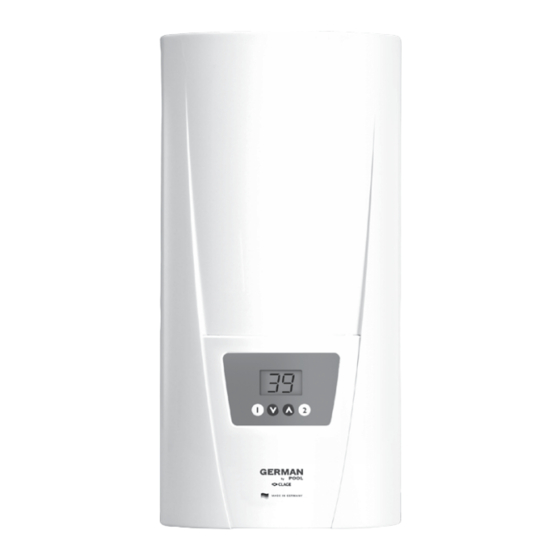

- Page 1 DEX12 Instantaneous Electric Water Heater Online Warranty Registration 歐 盟 A 級 能 源 效 益 認 證 EU ENERGY EFFICIENCY CLASS A Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L Printed in Germany WH-DEX-12-M-18(6)
-
Page 2: Table Of Contents
Contents 1. Overview 2. Safety instructions 3. Technical specifications 4. Dimensions 5. Installation Installation site Mounting accessories Installing the wall bracket Installing connection pieces Installing the appliance 請即進行保用登記﹗ 6. Direct connection 7. Electrical connection 有關保用條款細則，請看本說明書最後一頁。 Wiring diagram Structural prerequisites Please register your warranty information now ! Electrical connection from below For Warranty Terms &... -
Page 3: Overview
1.Overview 2.Safety Instructions When ordering spare parts, please always specify the appliance model and serial number. Warning Please read these instructions carefully before installing or using the appliance! Keep the instructions handy with the appliance for future use! Wall bracket Part1-11 is intended for the specialist who is responsible for the installation of the appliance. - Page 4 2.Safety Instructions 2.安全守則 • If the appliance is factory equipped with a power supply cable, it must be replaced with an 注意 original spare cable from the manufacturer in case of damaged by an authorized technician in order to avoid any hazards. 本熱水器必需由合格技師負責安裝、初始操作及保養，以確保符合有關安全標準及安裝條例。...
-
Page 5: Technical Specifications
3.Technical Specifications 4.Dimensions DEX 12 ELECTRONIC MPS ® Model Energy efficiency class Power setting 8.0 kW (36.6 A) 10.5 kW (47.7 A) Chosen capacity (Current) @ 220 V 8.8 kW (38 A) 11.5 kW (50 A) @ 230 V Dimensions in mm 9.6 kW (40 A) 12.5 kW (52.2 A) @ 240 V... -
Page 6: Mounting Accessories
5.Installation 5.Installation Mounting accessories Installing the wall bracket For installations under difficult conditions, these mounting accessories are available: Note Mounting kit RDX If you install this instantaneous water heater in exchange for a conventional instantaneous water heater, there is (Art. no. 34100) generally no need to drill holes for the wall bracket, in this The instant water heater can be installed by means case step 2 would not be necessary. -
Page 7: Installing Connection Pieces
6.Direct Connection 5.Installation Installing connection pieces Note Note Fasten the screw nuts with caution, to avoid Fasten the screw nuts with caution, to avoid damage to the valves or the piping system. damage to the valves or the piping system. As shown in the illustration, screw the cold water For direct connection, the two ½”... -
Page 8: Electrical Connection
7. Electrical Connection 7. Electrical Connection Wiring diagram Electrical connection from below Note If necessary, the connecting terminal can be 1.Electronic circuitry displaced to the upper part of the appliance. If 2.Heating element you want to do so, please follow the instructions in the next chapter. -
Page 9: Electrical Connection From Above
7. Electrical Connection 8. Initial Operation Before making the electrical connec tion, fill the mains and the appliance with water by carefully opening and closing the hot Electrical connection from above water tap in order to vent completely. Check that the power supply is switched off prior to To ensure a maximum flow, remove any existing aerator from electrical connection! the faucet. -
Page 10: Shower Application
8. Initial Operation 9. Service menu The service menu offers an overview of system parameters and is used Reinstallation Open service menu for diagnostics. In case the appliance will be commis sioned again Press key and key simultaneously for at least 2 seconds to call up the under different installation conditions than during Press service menu, the display confirms by “FL”... -
Page 11: Maintenance Work
9. Service menu 10. Maintenance work “Ch”: Radio channel Menu item order of “Service menu“: (with wireless module only) Maintenance work must only be conducted by an Information about the current radio channel of the water heater authorised professional. and its remote control. Cleaning and replacing the filter strainer Flow closed... -
Page 12: Cleaning And Replacing The Filter Strainer If Direct Connected
10. Maintenance work 12. How to use Cleaning and replacing the filter strainer if direct connected As soon as you open the hot water tap, the instantaneous water heater switches on automatically. The cold water connection of this instantaneous When the tap is closed, the appliance automatically water heater is equipped with a strainer. - Page 13 12. How to use 12. How to use Power limit Temperature limitation Scalding protection on Power limit If the full output of the instantaneous water heater DEX12 does The instantaneous water heater DEX12 is equipped with not suffice to heat the tapped quantity of water, this will be an optional temperature limiting function.
-
Page 14: Troubleshooting
13. Troubleshooting Quick reference guide The instantaneous water heater was manufactured conscientiously and checked several times before delivery. Should malfunctions nevertheless occur, it is usually only due to a bagatelle. First attempt to switch the house fuses off and on again in order Programme button 1 Programme button 2 to reset the electronics. -
Page 15: 概觀圖
1.概觀圖 目錄 訂購個別零件時，請註明熱水器型號及機身編號。 1. 概觀圖 2. 安全守則 3. 規格 掛接背板 4. 尺寸 底部 5. 安裝 DEX 外殼 安裝地點 連接喉 裝掛配件 安裝牆上掛碼 止回閥 安裝接駁配件 流量感應器 安裝熱水器 6. 直接接駁 恒溫感應組件 7. 電線接駁 線路圖 結構要求 加熱元件 PCB 面蓋 （附壓力調節及STDB） 底部標準電線接駁 上面部份電線接駁 8. 初步操作 控制面板支架... -
Page 16: 規格
3.規格 4.尺寸 DEX 12電子控制 MPS ® 型號 能源標簽 功率設定 額定功率（電流） @ 220 V 8.0 kW (36.6 A) 10.5 kW (47.7 A) 8.8 kW (38 A) 11.5 kW (50 A) @ 230 V 尺寸單位：（毫米） 9.6 kW (40 A) 12.5 kW (52.2 A) @ 240 V 1/N/PE 220 V .. -
Page 17: 裝掛配件
5.安裝 5.安裝 裝掛配件 安裝牆上掛碼 若所選熱水器安裝地點難以安裝，可選配下列裝 掛配件： 注意 如果此即熱式熱水器用以更換傳統形式即熱式熱水器， 裝掛套裝 RDX 一般無需於牆上掛碼上鑽孔。在此情況下，無需理會步 (序號：34100) 驟2。 在下列情況下，此裝掛套裝可以用來安裝熱水 器。當安裝牆壁表面不平均，而電源線出線位又 正在這表面之上，令熱水器難以安裝。電源線需 安裝前先徹底清洗供水喉管。 從其他表面拉到已選安裝位置才能被連接到熱水 器的背面。 1.用12毫米六角螺絲鎖匙將杬牙旋入牆上接駁位置，旋妥 擴展套件 VDX 杬牙後，杬牙應外露12毫米。 2.將附上的範本放在牆上適當位置以配合冷熱水位置。根 (序號：34120) - 必須選用RDX 據範本位置記下鑽孔位置，用6毫米鑽咀鑽孔，放入合縫 下列情況下，此擴展套件可以用來安裝熱水器。 釘旋入掛碼。 當水管冷熱水位倒置、水管出牆位置需要改動來 3.可用附上的水準板碼調校達30毫米之牆面不平或傾斜情 迎合熱水器的安裝位置時。電源線從熱水器的下 況。水準板碼應裝在牆壁與掛碼之間。 方出牆或電線可作表面安裝。 擴展套件 UDX (序號：34110) - 必須選用RDX 下列情況下，此擴展套件可以用來安裝熱水器。... -
Page 18: 安裝接駁配件
5.安裝 6.直接接駁 安裝接駁配件 注意 注意 旋緊螺母時應小心避免損壞閥或喉管。 旋緊螺母時應小心避免損壞閥或喉管。 1. 如圖所示將緊固螺母1/2”密封圈與冷水進水配件 直接接駁時把兩個1/2”杬牙及1/2”密封圈旋入冷熱 連接。 水接駁件的1/2”緊固螺母內。取出冷熱水接駁件的 2. 如圖所示將緊固螺母1/2”密封圈與熱水出水配件 1/2”密封帽，然後旋入杬牙的開放一端。將冷水及 連接。 熱水的接連配件旋入熱水器機身及送水管的3/8”緊 固螺母及3/8”密封圈。 安裝熱水器 直接接駁安裝時，應利用附上的水準板，儘量垂直緊 貼牆身安裝，可同時利用接駁喉管下半部的固定孔固 1. 旋鬆螺絲，打開面蓋。 定位置。 當更換熱水器時，電源線只可從熱水器上半部接 駁，只在此情況下，參考「上面部份電線接駁」。 喉管的喇叭接頭必需連1/2”緊固螺母及1/2”密封圈 旋入冷熱喉的1/2”接連配件。並在機身外殼底部開 2. 將熱水器掛在掛接背板上，如有需要可略為彎曲螺 孔讓冷熱水喉穿過。 紋桿。注意，彎曲螺紋桿後旋上進出水配件時應無 需使用蠻力。 直接接駁時請注意：將沙隔置於冷水入水接駁位! 3. 將兩個3/8”緊固螺母及3/8”密封圈旋入進出入 連接配件內。 4. 將膠螺母旋入牆上掛碼螺紋棒上。 5. -
Page 19: 電線接駁
7.電線接駁 7.電線接駁 底部標準電線接駁 線路圖 注意 如有需要，可將接駁線插改放置於熱水器上半 部，如需這樣做，請參照下一部份指示。 1. 電子線路 2. 發熱元件 180mm 接駁電線前，請必先確定電源已關上。 3. 安全限壓斷電裝置 60mm 4. 端子板 1. 從牆上插座位元拆除約6厘米電線，套入濺水保護 5. 感溫斷電安全裝置 套，使保護套與牆身齊平，確保如有漏水也不會 沾濕電線。 2. 打開控制板。 3. 按本頁頂部的線路圖剝去電線外皮並將其接到接線 端子上。此熱水器必須連接地線。 必須由合格技師負責! 4. 將電線的保護套拉上並套入中間層板的凹位，再蓋 上中間層板的面板，再用螺絲將電路板蓋面鎖緊。 請注意： 5. 用螺絲將熱水器面蓋鎖緊。 - VDE 0100 - 必須按現行之IEC標準、當地的電線安全標準及法規、及根據任何當地電力供應商之標準或法規 安裝。... -
Page 20: 上面部份電線接駁
7.電線接駁 8.初步操作 接駁電源前，先將水注入熱水器內，然後開關熱水 器龍頭數次，以將熱水器內的空氣排出。 上面部份電線接駁 接駁電線前，請必先確定電源已關上。 為確保最大流量，需除去水龍頭的起泡器。，對熱 1.用工具(例如螺絲批)按壓預先預備的開孔位置(S)。 水管及冷水管分別排水至少1分鐘。 每次維修或水喉工程後，必須將熱水器內的空氣排 2.介開電線位密封膠蓋，介開的面積應略為少於電線 出，然後再啟動熱水器。 的面積以確保最佳的防水性能。將密封膠蓋套入入 如果熱水器未能啟動，可能因為壓力調節或感溫斷 線孔。 電安全裝置於運輸期間錯誤啟動。如有需要，請先 重設有關裝置。 3.從牆身電線出線位預留約6厘米電線，將電線經密 封膠蓋穿入熱水器內。 功率選擇 4.將熱水器掛在背碼上，背碼有螺紋的支柱應套入熱 必須由註冊技師調校，否則保養作廢。 水器的孔內。 初次接駁電源後，選擇最大功率。只在設定功率 5.打開控制面板。 後，熱水器才進入標準操作模式。 最大可容許功率需視乎安裝地點情況而定。必須 6.旋鬆電線接駁線插的螺絲，將線插移往上部位置， 注意技術規格表內所提供的資料，特別是電源線 再接駁線插。 的要求及電線接駁的保險絲保護，所有電線接駁 安裝必須遵照安裝地點的有關法例（德國：D I N 7.按照線路圖接駁電線，此熱水器必須接駁地線。 VDE0100）。 ® 8.裝回控制面板，並將其固定在發熱元件上。 1. 開著熱水器後，顯示屏亮。 2. -
Page 21: 鎖定等級
8.初步操作 9.服務功能表 服務功能表列有系統參數，供診斷期間使用。 重新安裝說明 服務功能表 當熱水器需要與初次安裝情況下有別的狀態下重 同時按下按鍵 和按鍵 至少2秒鐘調用服務功能表，顯示器 新安裝，安裝時可能需要設定最大功率。 以“FL”和閃點形式確認啟動。使用方向鍵 和 ，您可在功 按下 能表項目之間進行切換。 暫時性的兩極短路，例如使用符合EN60900的螺 絲批(如圖所示)，會重新設定熱水器的參數。數值 按下按鍵，觀察當前所選功能表數值。顯示器閃爍數值(可使用 「12」會在顯示幕閃動直至熱水器最大功率被用 按鍵 和 切換至某些菜單的數值)。再次按下按鍵 後可回到 戶選定為止。此情況會在啟動或取消電源電壓時維 下拉功能表。按下按鍵 可回到標準顯示狀態(標稱值)。若兩 持。 分鐘內未按下任何按鍵，系統將自動切換回標準顯示狀態。 淋浴功能 當熱水器連接花灑，熱水器的最高溫度必須設定為 功能表條目如下： 顯示器閃爍 55攝氏度。服務菜單中的最高溫度鎖定必須設置為 “FL”：流量 55攝氏度或更低。根據客戶的要求，功能許可權也 顯示當前流速，單位：升/分鐘。 必須被啟動。 “Po”：功率 顯示當前功耗 (kW)。 當熱水器使用預熱熱水時，註意預熱熱水最高溫... - Page 22 10.保養 9.服務功能表 說明：選擇設置“1”、“2”、“3”或“4”後，服務 “服務功能表”條目順序 必須由合格技師負責保養。 功能表中的系統參數將不可修改。 清洗及更換沙隔 流量 關 若要修改系統參數，必須去除供電電路的跳線。“功能 熱水器的冷水入水接駁位配備有綜合式的閘制及沙隔， 功率 許可權取消”部分已說明。 沙隔藏有污垢會減低熱水出水量，必須定時清理或更 換。 “nr”：軟件版本 進水口溫度 關於已安裝軟件版本的資訊。 1.先關掉電源(例如關掉保險絲)以防止電源意外接通。 出水口溫度 2.打開熱水器面蓋。先把面蓋取下，旋出面蓋背面 控制值 “Ch”：無線通道 的螺絲，然後卸下面蓋。 開 關於熱水器及其遙控器當前無線通道的咨詢。 功率極限 3.關掉冷水入水喉內的閘制(a)（狀態：「關」）。 診斷 “rS”:接收強度(只適用於無線產品) 4.從冷水喉旋出螺絲塞子(b)，然後取出沙隔(c)。 根據遙控器與熱水器之間的距離，以百分比顯示信號強 5.沙隔可以清洗或更換。 功能許可權 度的資訊，該數值在10%至100%之間。 6.放回濾網後，旋緊螺絲塞子。 軟件版本 7.慢慢打開閘制（狀態：「開」）。 “bL”：顯示器照明（可選設定） 無線通道 啟動或停用顯示器背光照明...
-
Page 23: 保養
12. 使用指示 10.保養 直接接駁時清潔並更換濾網 開啟熱水龍頭，熱水器會自動開著，關掉熱水龍頭，熱水 器會自動關掉。 熱水器的冷水入水接駁位配備有綜合式的閘制及沙隔， 沙隔藏有污垢會減低熱水出水量，必須定時清理或更 換。 調較溫度 1. 先關掉電源(例如關掉保險絲)以防止電源意外接通。 可以按 及 鍵調校所需水溫。輕按按鍵一次會調校1℃， 2. 關掉向熱水器輸水的冷水喉閘制。 按鍵時間較長會每次不斷更改溫度。你可以在20℃。 Set temperature 至55℃範圍選擇出水水溫。 3. 打開熱水器面蓋。先把面蓋取下，旋出面蓋背面的 溫度設定 螺絲，然後卸下面蓋。 +1 °C –1 °C 4. 從冷水喉旋出螺絲塞子，然後取出沙隔。 注意 如用箭咀鍵 設定溫度低於20℃會顯示“--”, 5. 沙隔可以清洗或更換。 Select preset temperature 熱水器會停止加熱。 選擇默認溫度... -
Page 24: 檢查要點
12. 使用指示 13.檢查要點 重設至出廠設定 Reset 本熱水器出廠前經多次反覆測試,如有故障,一般由小問題引致。 重新設定 所有出廠設定均可喚回。 首先可嘗試重新開關電源重設電子設定。其次可參考以下列表措 - 同時按 及 鍵，顯示屏會以秒計從 “10”至“00”倒數。 施解決問題,這樣可節省不必要的維修費用。 熱水器的重設值為“00” 。如太早停止按鍵會取消程序。 Press + hold! 如何節省能源 故障 原因 措施 長按 總電源開關跳制 重新啟動電源開關 將熱水器調校至所需溫度，然後開啟熱水器龍頭。當感覺水 出水為冷水，數字顯 溫過熱時，不要加入冷水，應將溫度調低。如加入冷水，已 示沒有亮著 壓力調節跳制 聯絡客服 加熱的水會被冷卻，因而浪費能源。 感溫斷電安全裝置 聯絡客服 Reset completed 電子顯示屏亮；水不 必需由合格技師維修。 跳製... -
Page 25: 快速參考指引
快速參考指引 程序按鈕1 程序按鈕2 上和下方向鍵 溫度設定 燙傷保護關閉 溫度限制 –1 °C +1 °C 按 確認關閉 ≥ 3 秒 選擇預設溫度 燙傷保護開啟 熱水器沒有輸出 如欲獲取更多有關本產品最新資訊，歡迎瀏覽本公司網站。 按 ≥ 3 For additional product information, please visit our website. 秒 w w w . g e r m a n p o o l . c o m 儲存溫度... - Page 26 Warranty Terms & Conditions 保用條款 Notes Under normal operations, the product will gurantee a 1-year full 此保用提供德國寶產品之機件在正常使用下壹年保用 warranty provided by German Pool (effective from the date of (自購買日起計算)。 purchase). * This warranty is not valid until customer registration information * 貴戶須在購機十天內，以下列其中一種方式向本公司 is received by our Service Centre within 10 days of purchase 登記資料，保用手續方正式生效﹕...
- Page 27 G e r m a n P o o l ( H o n g K o n g ) L i m i t e d Hong Kong China Macau Room 113. Newport Centre Phase II. 116 Ma Tau 8th, Xinxiang Road, Wusha Industrial Park, 3/F, Edificio Industrial Pou Fung, Kok Road.
