Mo nta gea nl e it u n g
A ssem bl y man ua l
C os m o STANDARD
B adh e izkör per
B ath ro o m radi at or

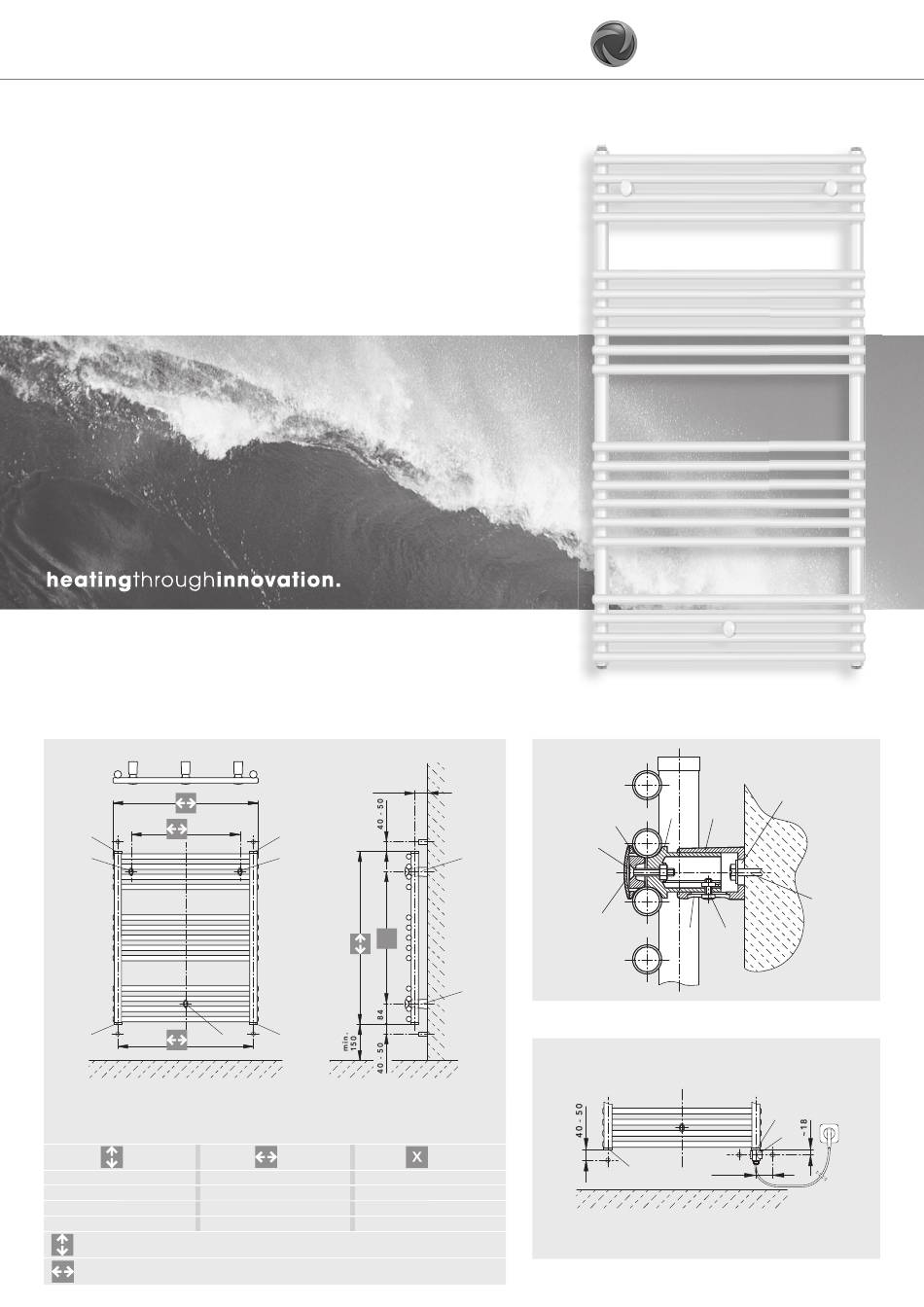

Abbildung 1 / Figure 1 / Schéma 1 / 1. ábra / Rysunek 1 / Obrázek 1
-150
II
A
I
- 40
ACHTUNG! Heizkörperrückansicht • IMPORTANT! Heating element rear view •
ATTENTION! Vue arrière du radiateur • FIGYELEM! A fűtőtest hátulnézete •
UWAGA! Widok grzejnika z tyłu • POZOR! pohled na topné těleso zezadu
[mm]
714
400, 500, 600, 750, 900
1134
400, 500, 600, 750, 900
1470
400, 500, 600, 750, 900
1764
400, 500, 600, 750, 900
Bauhöhe / Height / encom. en hauteur / magasság / Wysokość / konstrukční výška
Baulänge / Width / longueur hors tout / hossz / Szerokość / Konstrukční délka
42 - 64
II
A
X
B
I
[mm]
Abbildung 2 / Figure 2 / Schéma 2 / 2. ábra / Rysunek 2 / Obrázek 2
3
A
B
Abbildung 3 / Figure 3 / Schéma 3 / 3. ábra / Rysunek 3 / Obrázek 3
[mm]
546
966
1302
1596
VOGEL
&
2
5
1
8
4
7
63 - 73
I
NOOT
9
6
I
T
DSLNWMAP0A
