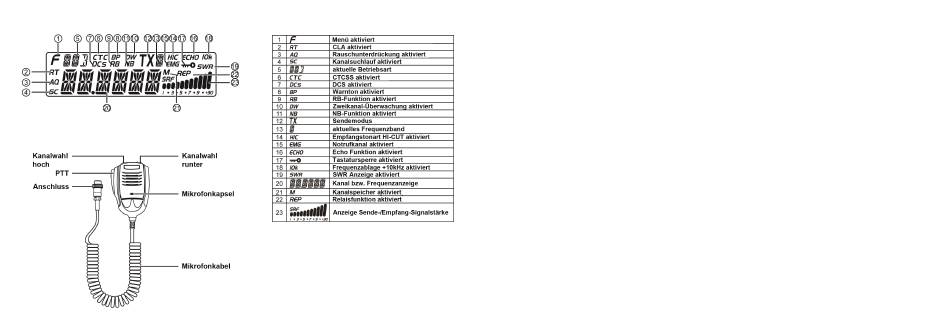

LCD Anzeige

BETRIEB

Ein/Aus
Zum Einschalten des Gerätes drehen Sie den VOL-Regler (13) im Uhrzeigersinn über die Kontaktschwelle. Ein akustisches Sig-
nal ertönt und die LCD Anzeige erleuchtet. Zum Ausschalten des Gerätes drehen Sie den VOL-Regler gegen den Uhrzeigersinn
über die Kontaktschwelle.
Lautstärke
Verändern Sie die Lautstärke mit dem VOL-Regler (13). Die Änderung der Lautstärkestufe (1-36) erscheint in der Anzeige.
Sendeleistung
Zum Einstellen der Sendeleistung drehen Sie den PWR Drehknopf (9). Die maximale Sendeleistung des gewählten Fre-
quenzbandes (AM / FM / SSB) stellen Sie durch Rechtsanschlag des Gerätes ein.
RF Gain
Mikrofon
Zum Einstellen der Empfangsempfindlichkeit verwenden Sie den RF-Gain Drehknopf (10). Verzerrt das Empfangssignal,
weil die Sendestation sich in unmittelbarer Nähe befindet und das Signal aus diesem Grund zu stark ist, kann die Emp-
fangsempfindlichkeit mit dem RF Gain Regler (10) reduziert werden.
RAUSCHSPERRE
Zum Einstellen der Rauschsperre verwenden Sie den Squelch Regler (11). Beim Ändern der Rauschsperre erscheint in
der LCD-Anzeige das Symbol SQ und das aktuelle Level (1-36).
SSB Clarifier
Zur Feinabstimmung der Sende- / Empfangsfrequenz für USB / LSB ist der SSB Clarifier-Regler (12) bestimmt.
Kanalwahl
Im Kanalwahlmodus wird der gewünschte Kanal mit Hilfe des Kanalwahldrehschalters (14) eingestellt.
Hinweis: Die gewünschte Frequenz kann auch manuell eingegeben werden. Hierzu drücken Sie den Kanalwahlschalter
[PUSH] (14). Die vierte Dezimalstelle blinkt nun und kann durch Drehen des Kanalwahlschalters eingestellt werden. Er-
neutes Drücken speichert die Eingabe und aktiviert nun die dritte Dezimalstelle für die Eingabe. Wiederholen Sie diese
Schritte so oft bis die gesamte Frequenz eingegeben ist.
