Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B
D
Montage

2.2. Mechanische Montage Serie 20/30

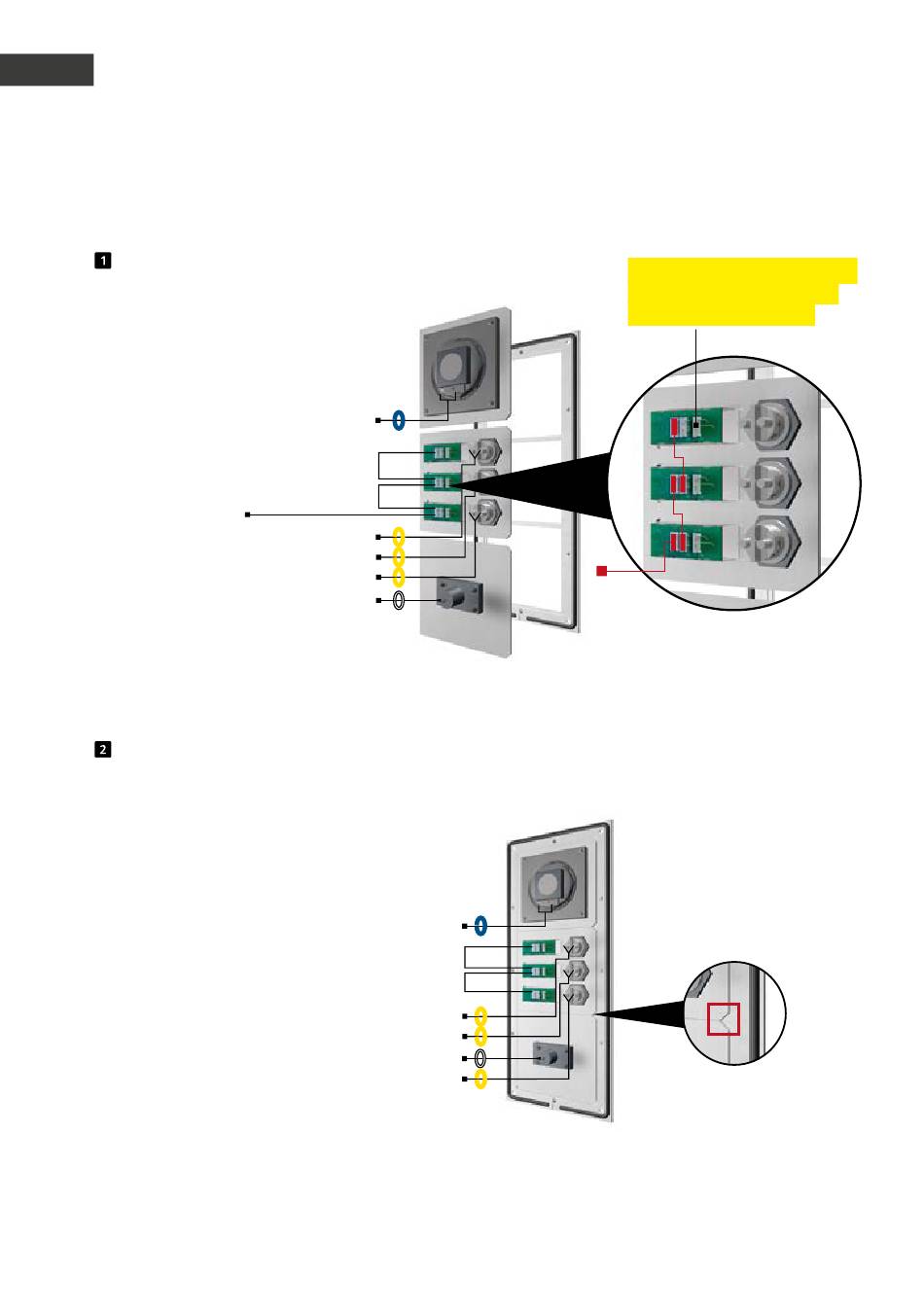

Funktionsmodule in Frontrahmen einlegen
Beleuchtung 12 V=
(Leitung kommend von der
Basiselektronik)
Legen Sie die Module rückseitig in den Rahmen ein.
Funktionsmodule in Frontrahmen
Achten Sie beim Einlegen der Module bitte unbedingt auf den Verdrehschutz und achten Sie außer-
dem darauf, dass die Module mit einem hörbaren "Klick" einrasten.
8
LP
Brücken
RT
T
RT
T
RT
T
Mik
LP
RT
RT
Mik
RT
Anschluss Tastenbeleuchtung
Behnke Taster (beleuchtete
Tasten optional möglich)
Beleuch-
tung 12 V=
12 V-Brücken zur Beleuchtung
der Beschriftungsfelder
T
T
T
