21435 Boxenstativ
- Tragkraft: 50 kg
- Stabil, sicher und bedienerfreundlich; klein zusammenlegbar
- Gleichermaßen geeignet für: Heim-, Objekt-, öffentlicher Bereich
- Höhe: min. 1440 / max. 2230 mm, Fußkreis 1150 mm, Auszug ø 35 mm, Gewicht: 5,5 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. zentrische Last: 50 kg
- Vor und nach Benutzung Stativ auf Schäden
- überprüfen. Beschädigte Stative dürfen nicht
- weiter eingesetzt werden.
- Stativ darf nicht einseitig belastet werden.
- Der Untergrund muß tragfähig und eben sein.
- Entsprechender Einsatz von Personal erforderlich
- (2 fachlich und körperlich geeignete Personen).
- Vor Installation prüfen, ob Stativ, Lautsprecher
- und Hilfsmittel (Leitern u.a.) funktionstüchtig sind.
- Auf geeignetes Lautsprechermaterial achten;
- d.h. die Flanschbuchse muss über richtige Größe
- und Güte verfügen.
- Unbefugte vom belasteten Stativ fernhalten:
- Schutz vor Stolperfallen, Kippgefahren
- Sicherheit der Installation überwachen:
- - feste Schraubverbindungen.
- - Die maximale Standfestigkeit erreicht das Stativ
- - bei waagerecht eingestellten Fußstreben.
- - Niemals unkontrolliert Rastbolzen und
- - Klemmschraube des Auszugrohres lösen.
- ACHTUNG: das Verschieben des belasteten Stativs
- kann zu Beschädigungen des Fußgestells führen.
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen.

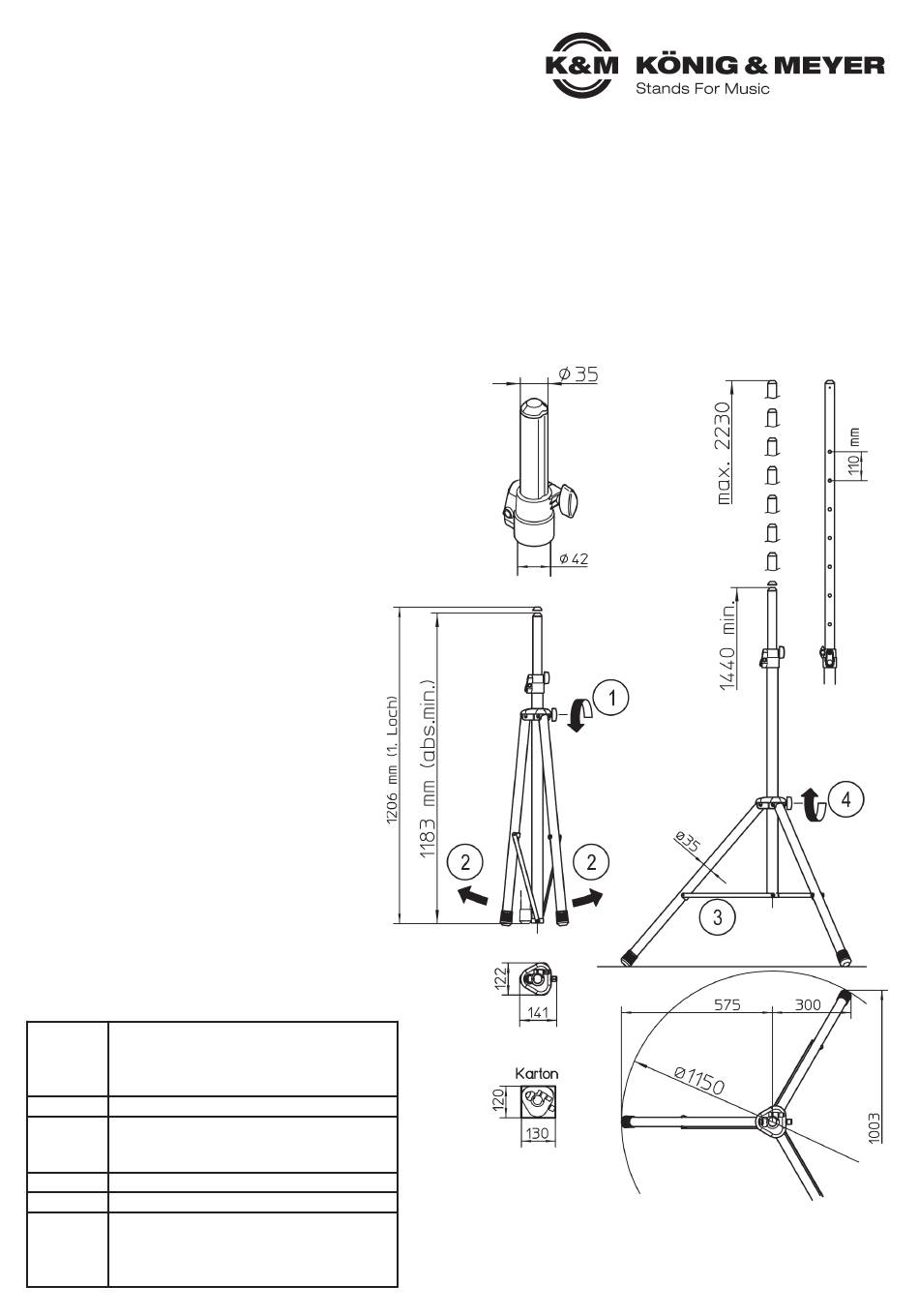

AUFBAUANLEITUNG
Der Aufbau des 21435 Boxenstativ ist einfach.
Alle Teile sind schon montiert, das Stativ muß
lediglich in Position gebracht werden.
(1) Klemmschraube der Dreieckschelle etwas lösen.
(2) Beine auseinanderziehen bis...
(3) ...Verbindungsstreben waagerecht stehen.
(4) Klemmschraube wieder fest anziehen.
(4) BEACHTE:
(4) Handkraft genügt; überfestes Anziehen
(4) belastet die Bauteile und ist zu vermeiden.
TECHNISCHE DATEN / SPEZIFIKATIONEN
- Grund-, Fußrohre: Stahl
- Auszugrohr, Streben, Rastbolzen: Stahl
Material
- Schellen: Polyamid (PA)
- Parkettschoner, Stoßdämpfer: (TPE)
Traglast - max. 50 kg zentrische Last
- max. Fußkreis ø 1150 mm
Abmessungen - Höhe: 1440-2230 mm (bei max. Fußkreis)
- Auszugrohr: ø 35 mm
Packmaß, kg B x T x H: 122 x 141 x 1183 mm, 5,5 kg
Karton, kg B x T x H: 130 x 120 x 1185 mm, 6,2 kg
- Tragetasche 21311 (für ein oder zwei 21435)
Zubehör - K&M-Flanschbuchsen (z.B. 19580, 19654, 19656 etc.)
(optional) - Anschraubflansch (24281)
- Adapterhülse 21326: ø 38 mm (= US-Variante)
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21435-009-55 Rev.11 03-79-171-00 3/17
