Konig & Meyer 21420 Manual

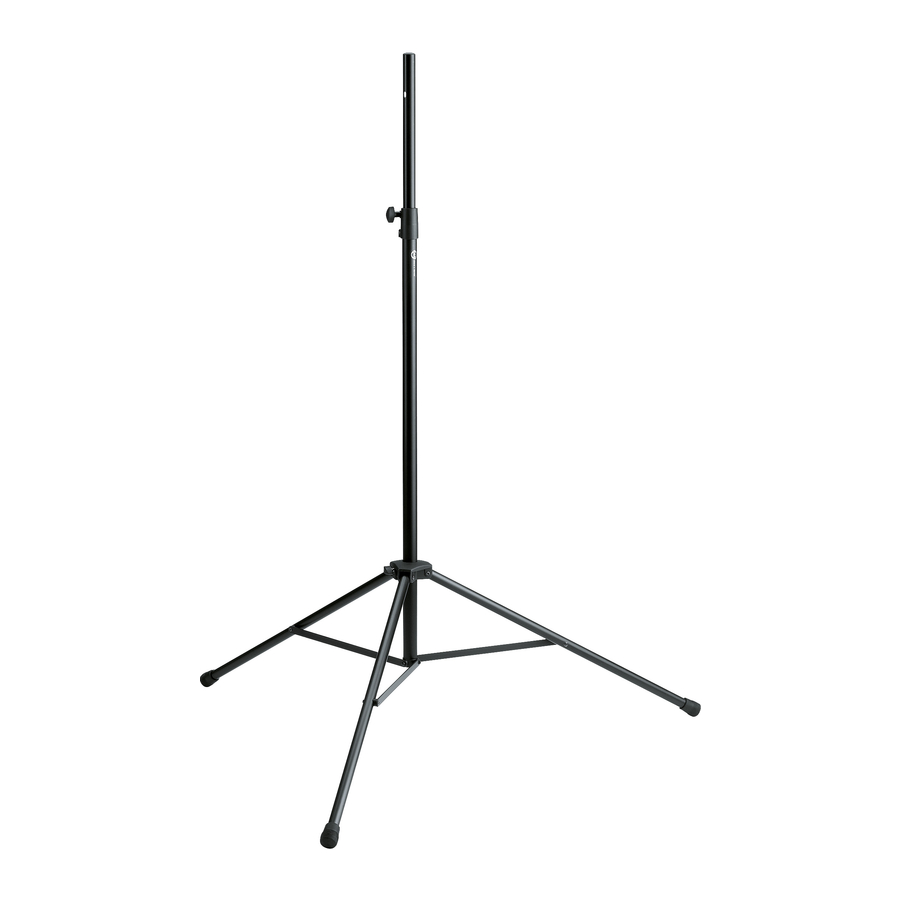

Boxen- und Monitorstativ 21420
zusammenlegbar, höhenverstellbar
Produktinformationen
-leicht, klein zusammenlegbar, hohe Standfestigkeit,
-einfache Montage und Bedienung ohne Werkzeuge
-höhenverstellbar von 1,2 bis 2,2 m, Rohr-ø 25 mm
-bis 12 kg zentrisch belastbar
Hinweise zur Sicherheit
-die max. Standfestigkeit erreicht das Stativ bei
-waagerechter Auslage der Fußstreben (s. Abb.)
-Stativ nicht außermittig belasten
-ACHTUNG: unkontrolliertes Lösen der Klemmschrauben
-unter Last ist nicht zulässig.
-Es gilt: Auszugrohr mit einer Hand festhalten, Klemmschraube der
-Es gilt: Spannschelle vorsichtig lösen und Rohr langsam einfahren lassen
ø 25 mm
19680 Schraubflansch
passendes Zubehör
19665 Flanschbuchse

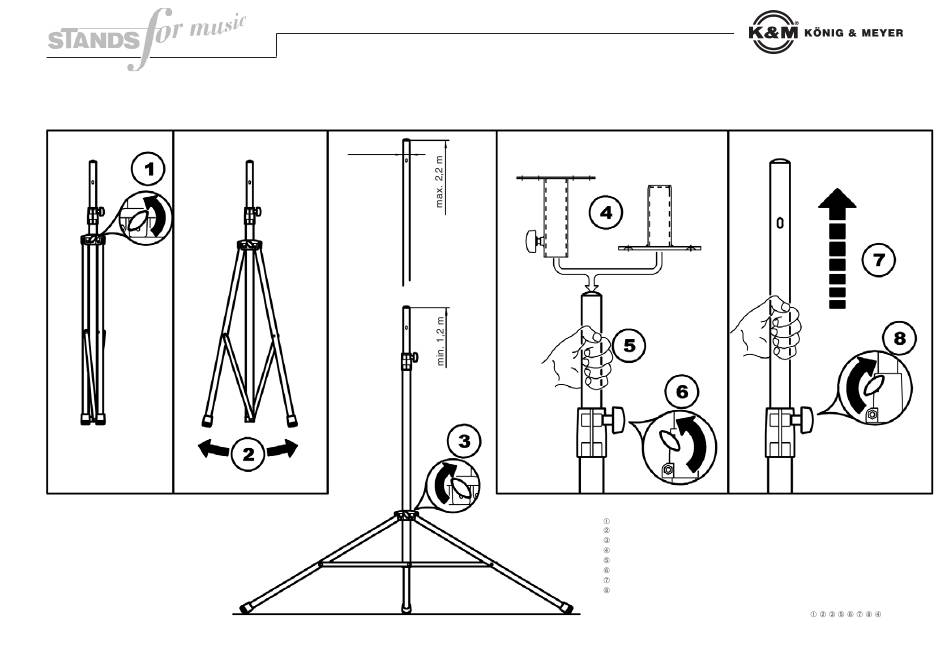

Aufstellanleitung
Klemmschraube in Dreieckschelle lösen
Füße auseinanderziehen bis Verbindungsstreben in waagerechter Lage
Klemmschraube wieder fest anziehen
Box aufbringen (z.B. mit Flanschbuchse 19665 oder Universaladapter
Auszugrohr festhalten
Klemmschraube an Spannschelle vorsichtig lösen
Auszugrohr mit Box in gewünschte Höhe schieben
Klemmschraube wieder fest anziehen
Alternativ kann zuerst die gewünschte Höhe des Auszugrohres eingestellt
und anchließend die Box montiert werden (Reihenfolge:
Das Zusammenlegen erfolgt in umgekehrter Reihenfolge.
19680)1
- - - - - - - )
-21420.000.55- 7/04
