21472 Boxenstativ XL
BESTIMMUNGSGEMÄSSER GEBRAUCH:
- Großes, bis zu 2,5 m Höhe reichendes Dreibeinstativ mit Handauszug zur
-
Aufnahme von Lautsprechern mit 35 mm-Innenflanschbuchse
MERKMALE & FÄHIGKEITEN
- Dauerhaft hohe Stabilität und Standfestigkeit dank großzügig
-
bemessener Aluminiumrohre (ø 35/42 mm)
- Ausgestattet mit integriertem Stoßdämpfer, Boxen-Aufsteckhilfe,
-
patentierten Druckknopfsystem zur Höhenverstellung u.a.m.
- Geeignet für Proberaum, Studio, Bühne und Tour: platzsparend
-
zusammenlegbar und geringes Eigengewicht
- Maximale Traglast: 50 kg*
- Höhe 1580 - 2474 mm, Fußkreis ø 1558 mm, Gewicht 4,1 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten
Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte die für einen
sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE (Kurzfassung)
Vollständige Angaben siehe beigefügtes Blatt.
A. ALLGEMEIN
- Die maximale zentrische Traglast beträgt 50 kg*
- Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
- Entsprechender Einsatz von geeignetem Personal erforderlich (fachlich u. körperlich)
B. HINWEIS auf „VORHERSEHBARE FEHLANWENDUNG"
- Grund- und Auszugrohrkombination muss stets lotrecht aufgestellt sein
- Stativ nicht einseitig belasten
- Das Verschieben des Stativs, vor allem unter Belastung, ist nicht erlaubt
- Verwendung nur im Innenbereich
C. VOR DER BENUTZUNG
- Stativ einer Sichtprüfung unterziehen - beschädigte Stative dürfen nicht eingesetzt werden
D. AUFSTELLUNG DES STATIVS
- Für maximale Standfestigkeit, stellen Sie den größtmöglichen Fußkreisdurchmesser ein
- Klemmschrauben fest anziehen - jedoch ohne Werkzeugeinsatz. Handkraft genügt völlig
- Rastbolzen 10 muss sich stets im Eingriff befinden - ausgenommen bei Höhenverstellung
E. WÄHREND DES BENUTZUNG - Die Sicherheit während des Betriebes beruht auf:
1. BEACHTUNG dieser Gebrauchsanleitung, insbesondere die unter A-F genannten Punkte
2. KORREKTER BEDIENUNG
2.
a. Tätigkeiten am Stativ stets von zwei geeigneten Personen durchführen lassen
2.
b. Niemals unkontrolliert Rastbolzen 8 und Klemmschraube 7 des Auszugrohres lösen
3. BEHERRSCHUNG von SEITENKRÄFTEN (relevant wg. Kippgefährdung)
3.
Seitenkräfte sind unbedingt zu vermeiden. Sie treten auf bei:
3.
a. schräg stehendem Stativ
3.
b. außermittigem Schwerpunkt der Traglast
3.
c. externen Schocks (Stöße, Zerren am Stativ, Erschütterungen, Wind etc.)
F. NACH DER BENUTZUNG
- Traglast langsam und kontrolliert einfahren lassen durch zwei geeignete Personen.
TECHNISCHE DATEN
Grund- und Fußrohre: Alu, schwarz
Auszugrohr: Stahl, gep., schwarz
Material
Streben, Schrauben, Nieten: Stahl
Schellen, Griffe, Aufsteckhilfe: PA
Parkettschoner, Dämpfer: TPE
max. Fußkreis: ø 1558 mm
Höhe: min.1580 - max. 2474 mm
Maße
Packmaß: 1302 x 138 x 120 mm
Nettogewicht: 4,1 kg
AUFSTELL- / GEBRAUCHSANLEITUNG
BESTANDTEILE
Nach dem Auspacken Sichtprüfung vornehmen, ob alle Teile vorhanden und - soweit erkennbar -
in Ordnung sind:
a Stativ, zusammengeklappt,
b Klemmschraube (M8 x 23 mm) der Dreieckschelle
c Klemmgriff (M8-Innengewinde) der Teleskop-Rastschelle
d Gebrauchsanleitung

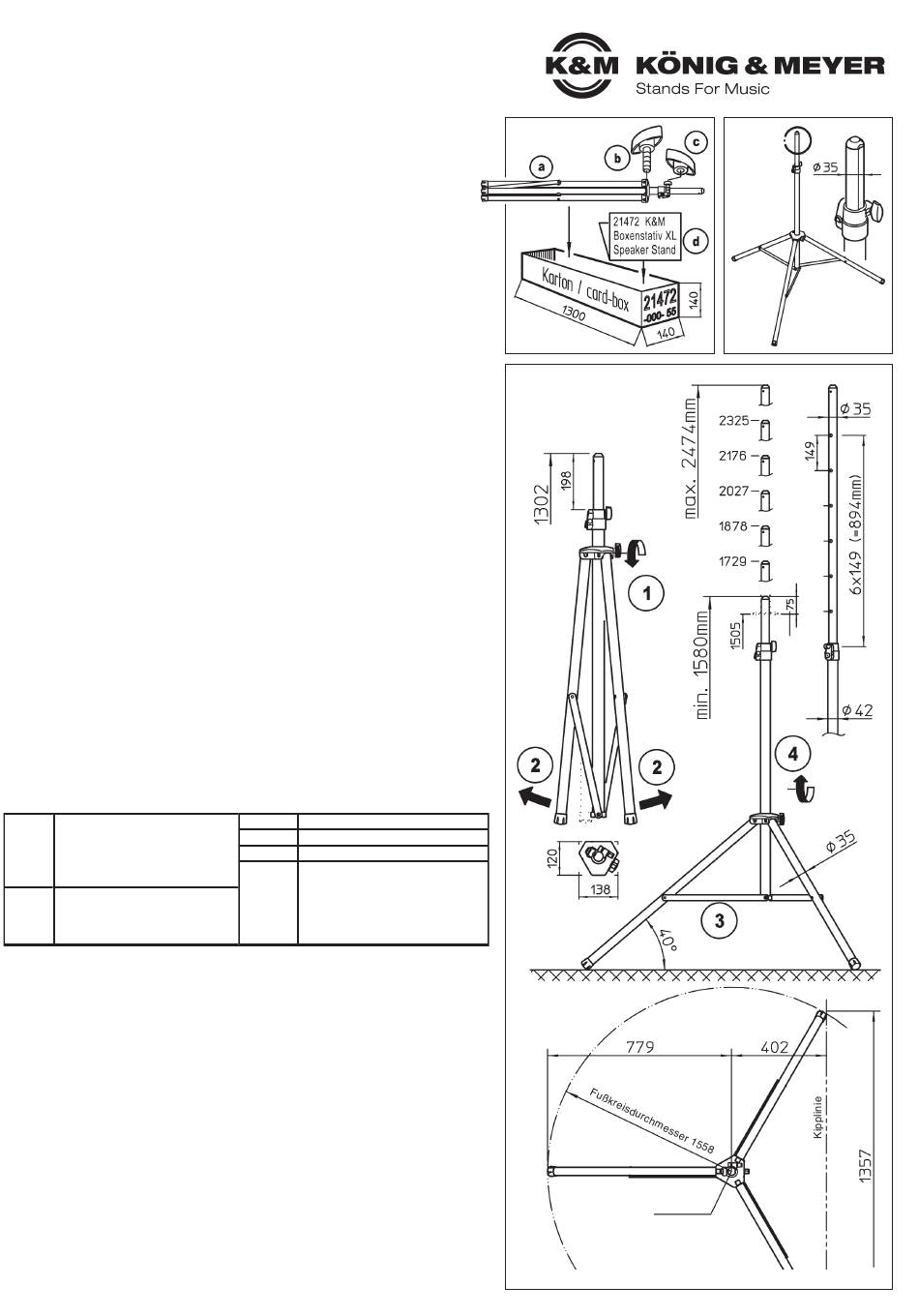

MONTAGE, AUFSTELLUNG, ABMESSUNGEN
Das 21472 Stativ ist werkseitig kpl. vormontiert. Beim Aufstellen bitte vorgehen wie folgt:
1 Klemmschraube b der Dreieckschelle etwas lösen.
2 Beine möglichst gleichzeitig auseinanderziehen bis...
3 ...Verbindungsstreben waagerecht stehen (= maximaler Fußkreisdurchmesser)
4 Klemmschraube b wieder fest anziehen - Handkraft genügt völlig.
4
HINWEIS: Überfestes Anziehen ist zu vermeiden - es belastet die Bauteile.
* Bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte
*
(Wind, Stöße etc.)
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21472-000-55 Rev.01. 4/20
Traglast
max. 50 kg*
Auszug
ø 35 x 894 mm / Aufsteckhilfe
Karton
1300 x 140 x 140 mm
Tragetasche 21319
(für zwei 21471)
Zubehör
Flanschbuchsen (19654, 19656)
(optional)
Anschraubflansch (19580, 24281)
Warnstreifen 21402
Ausgleichsadapter 21445
BESTANDTEILE
MONTAGE, AUFSTELLUNG
und ABMESSUNGEN
Ansicht von oben
Zentrum
Tiefe der
K&M
Flansch-
buchse
19656
