Функция контрольного алгоритма, контроль
последовательного потока данных
Если после активации этой функции (см. команды NAMUR) в
пределах заданного времени ожидания данная команда не
будет передана с ПК повторно, то, в зависимости от режима
контроля, функции нагрева и перемешивания выключаются
или возвращаются к
заданным значениям.
Прерывание передачи данных возможно, например, при
сбоях операционной системы, перебоях питания ПК либо
отключениях соединительного кабеля, ведущего к прибору
RET control.
Режим контрольного алгоритма 1
Если обмен данными прерывается (отсутствует в течение
времени, превышающего заданное время ожидания), то
функции нагрева и перемешивания выключаются, а на
дисплее отображается ER 2.
Режим контрольного алгоритма 2
Если обмен данными прерывается (отсутствует в течение
времени, превышающего заданное время ожидания), то
для заданной частоты вращения и заданной температуры
устанавливаются максимально допустимые значения на
случай срабатывания контрольного алгоритма (т. н. значения
WD). Отображается предупреждение WD.
Принадлежности
• Магнитные стержни:
Диаметр 6 мм; длина макс. 15 мм
Диаметр 7 мм; длина макс. 60 мм
Диаметр 10 мм; длина макс. 80 мм
• RS 1 Комплект стержней для перемешивания
• RSE Устройство извлечения стрежней для
перемешивания
• H 1000 Насадка для ванны 1 л:
• H 1500 Насадка для ванны 1,5 л
• H 3000 Насадка для ванны 3 л:
• H 5000 Насадка для ванны 5 л:
• H 8000 Насадка для ванны 8 л:
• H 135.3 Крепежная пластина
• H 135.310 Емкость 20 мл
• H 135.311 Емкость 30 мл
• H 135.312 Емкость 40 мл
• H 135.313 Емкость 4 мл
• H 135.314 Емкость 8 мл
• H 135.315 Емкость 16 мл
• H 135.4 Реакционный блок с круглой колбой 100 мл
• H 135.410 Вставка для круглой колбы 10 мл
Неисправности
Неисправность отображается на дисплее в виде номера ошибки «Er X»
(см. таблицу ошибок).
Нагрев необратимо отключается (исключение: WD: см. таблицу).
При неисправностях в цепи нагрева функция перемешивания про-
должает работать с установленной до возникновения неисправности
частотой вращения (исключение: WD: см. таблицу).
Для сброса неисправности прибор необходимо выключить на несколь-
ко секунд с помощью сетевого выключателя (длительность выключения
должна быть достаточно большой) до выравнивания температуры
(индикатор остаточного тепла не должен быть активен, см. раздел
«Индикация остаточного тепла»).
предварительно установленным
Возможности связи между RET control и внесшими
устройствами
Для соединения прибора RET control и внешних устройств
можно приобрести следующие адаптеры и кабели для
адаптеров производства фирмы IKA

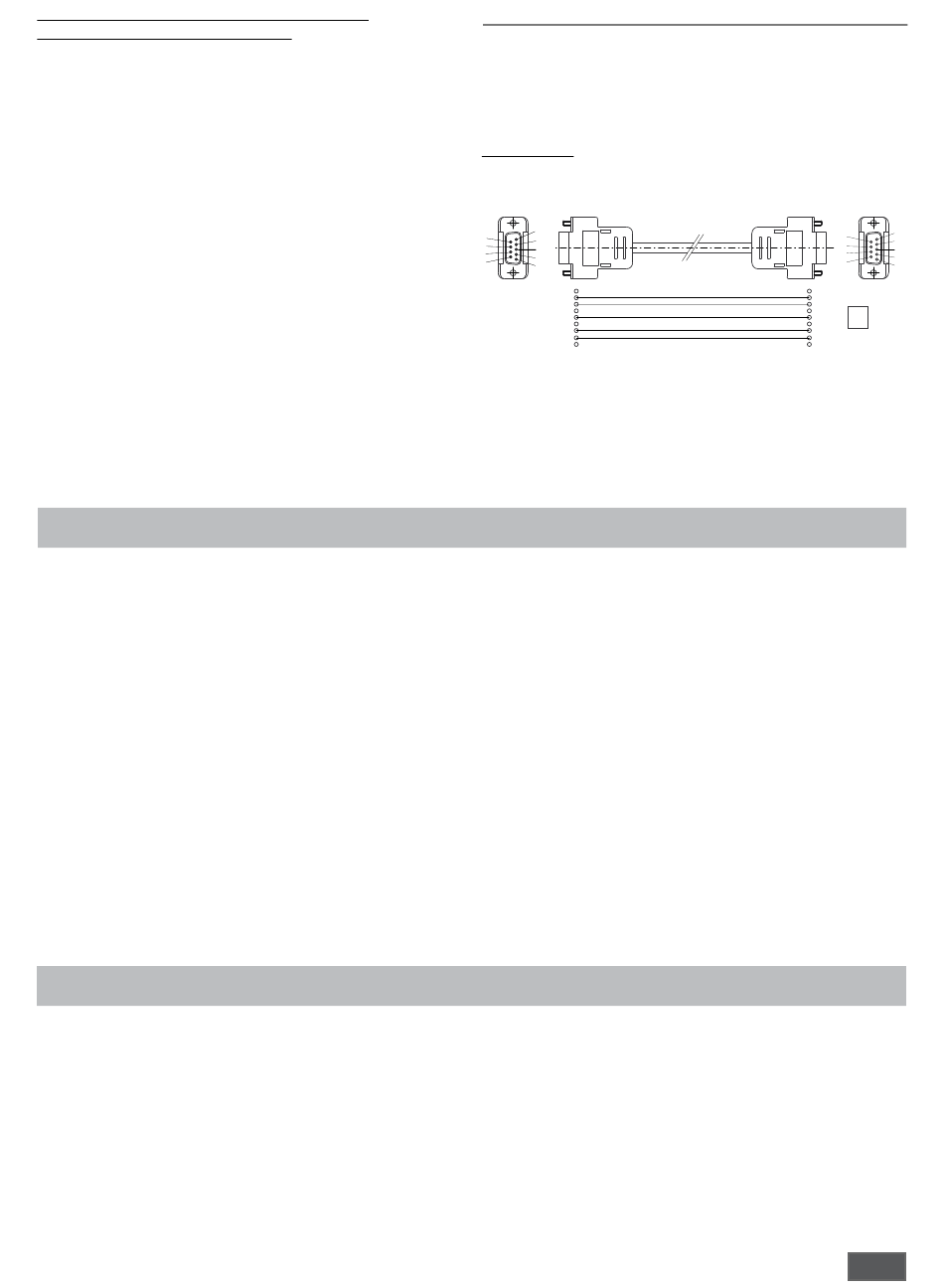

Кабель PC 1.1
Кабель PC 1.1 требуется для соединения 9-контактного гнезда с
компьютером.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
• H 135.411 Вставка для круглой колбы 25 мл
• H 135.412 Вставка для круглой колбы 50 мл
• H 135.5 Реакционный блок с круглой колбой 500 мл
• H 135.510 Вставка для круглой колбы 200 мл
• H 135.511 Вставка для круглой колбы 250 мл
• H 135.512 Вставка для круглой колбы 300 мл
• H 135.6 Реакционный блок с круглой колбой
1000 мл
• H 135.610 Вставка для круглой колбы 500 мл
• H 16 V Ножка штатива
• H 16.1 Консоль
• H 38 Штанга
• H 44 Крестовая муфта
• PT100.50 Датчик температуры
• PT100.51 Датчик температуры со стеклянной
оболочкой
• PT1000.50 Двойной датчик температуры
• PT1000.51 Двойной датчик температуры со стеклянной
оболочкой
Другие принадлежности см. на сайте www.ika.com.
Тестирование цепи аварийной защиты выполняется в течение прим. 20
секунд после включения прибора, после окончания этого тестирования
активируются другие функции контроля.
Если неисправности не удается устранить напрямую, необходимо вы-
полнить сброс (см. пункт меню «Настройки»)! В случае, если неисправ-
ности не удается устранить даже таким способом, прибор необходимо
отдать на проверку в службу технической поддержки.
.
®
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4
PC
5 GND
6
7 RTS
8 CTS
9
64
