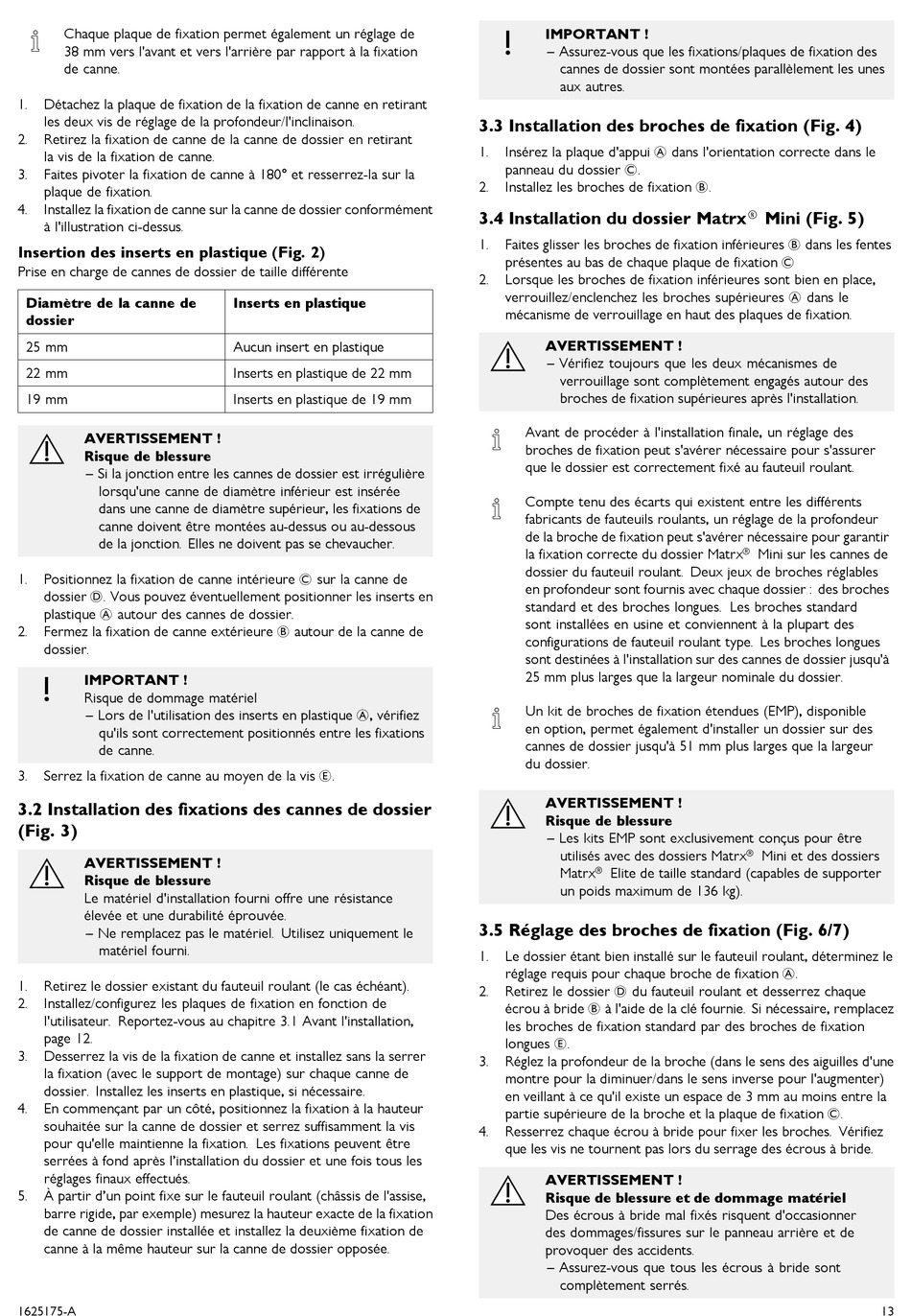

Chaque plaque de fixation permet également un réglage de
38 mm vers l'avant et vers l'arrière par rapport à la fixation
de canne.
1. Détachez la plaque de fixation de la fixation de canne en retirant
les deux vis de réglage de la profondeur/l'inclinaison.
2. Retirez la fixation de canne de la canne de dossier en retirant
la vis de la fixation de canne.
3. Faites pivoter la fixation de canne à 180° et resserrez-la sur la
plaque de fixation.
4. Installez la fixation de canne sur la canne de dossier conformément
à l'illustration ci-dessus.
Insertion des inserts en plastique (Fig. 2)
Prise en charge de cannes de dossier de taille différente
Diamètre de la canne de
dossier
25 mm
22 mm
19 mm
AVERTISSEMENT !
Risque de blessure
– Si la jonction entre les cannes de dossier est irrégulière
lorsqu'une canne de diamètre inférieur est insérée
dans une canne de diamètre supérieur, les fixations de
canne doivent être montées au-dessus ou au-dessous
de la jonction. Elles ne doivent pas se chevaucher.
Positionnez la fixation de canne intérieure C sur la canne de
1.
dossier D. Vous pouvez éventuellement positionner les inserts en
plastique A autour des cannes de dossier.
2. Fermez la fixation de canne extérieure B autour de la canne de
dossier.
IMPORTANT !
Risque de dommage matériel
– Lors de l'utilisation des inserts en plastique A, vérifiez
qu'ils sont correctement positionnés entre les fixations
de canne.
Serrez la fixation de canne au moyen de la vis E.
3.
3.2 Installation des fixations des cannes de dossier
(Fig. 3)
AVERTISSEMENT !
Risque de blessure
Le matériel d'installation fourni offre une résistance
élevée et une durabilité éprouvée.
– Ne remplacez pas le matériel. Utilisez uniquement le
matériel fourni.
1. Retirez le dossier existant du fauteuil roulant (le cas échéant).
2. Installez/configurez les plaques de fixation en fonction de
l'utilisateur. Reportez-vous au chapitre 3.1 Avant l'installation,
page 12.
3. Desserrez la vis de la fixation de canne et installez sans la serrer
la fixation (avec le support de montage) sur chaque canne de
dossier. Installez les inserts en plastique, si nécessaire.
4. En commençant par un côté, positionnez la fixation à la hauteur
souhaitée sur la canne de dossier et serrez suffisamment la vis
pour qu'elle maintienne la fixation. Les fixations peuvent être
serrées à fond après l'installation du dossier et une fois tous les
réglages finaux effectués.
5. À partir d'un point fixe sur le fauteuil roulant (châssis de l'assise,
barre rigide, par exemple) mesurez la hauteur exacte de la fixation
de canne de dossier installée et installez la deuxième fixation de
canne à la même hauteur sur la canne de dossier opposée.
1625175-A
Inserts en plastique
Aucun insert en plastique
Inserts en plastique de 22 mm
Inserts en plastique de 19 mm
IMPORTANT !
– Assurez-vous que les fixations/plaques de fixation des
cannes de dossier sont montées parallèlement les unes
aux autres.
3.3 Installation des broches de fixation (Fig. 4)
Insérez la plaque d'appui A dans l'orientation correcte dans le
1.
panneau du dossier C.
Installez les broches de fixation B.
2.
3.4 Installation du dossier Matrx® Mini (Fig. 5)
Faites glisser les broches de fixation inférieures B dans les fentes
1.
présentes au bas de chaque plaque de fixation C
2. Lorsque les broches de fixation inférieures sont bien en place,
verrouillez/enclenchez les broches supérieures A dans le
mécanisme de verrouillage en haut des plaques de fixation.
AVERTISSEMENT !
– Vérifiez toujours que les deux mécanismes de
verrouillage sont complètement engagés autour des
broches de fixation supérieures après l'installation.
Avant de procéder à l'installation finale, un réglage des
broches de fixation peut s'avérer nécessaire pour s'assurer
que le dossier est correctement fixé au fauteuil roulant.
Compte tenu des écarts qui existent entre les différents
fabricants de fauteuils roulants, un réglage de la profondeur
de la broche de fixation peut s'avérer nécessaire pour garantir
la fixation correcte du dossier Matrx® Mini sur les cannes de
dossier du fauteuil roulant. Deux jeux de broches réglables
en profondeur sont fournis avec chaque dossier : des broches
standard et des broches longues. Les broches standard
sont installées en usine et conviennent à la plupart des
configurations de fauteuil roulant type. Les broches longues
sont destinées à l'installation sur des cannes de dossier jusqu'à
25 mm plus larges que la largeur nominale du dossier.
Un kit de broches de fixation étendues (EMP), disponible
en option, permet également d'installer un dossier sur des
cannes de dossier jusqu'à 51 mm plus larges que la largeur
du dossier.
AVERTISSEMENT !
Risque de blessure
– Les kits EMP sont exclusivement conçus pour être
utilisés avec des dossiers Matrx® Mini et des dossiers
Matrx® Elite de taille standard (capables de supporter
un poids maximum de 136 kg).
3.5 Réglage des broches de fixation (Fig. 6/7)
1. Le dossier étant bien installé sur le fauteuil roulant, déterminez le
réglage requis pour chaque broche de fixation A.
Retirez le dossier D du fauteuil roulant et desserrez chaque
2.
écrou à bride B à l'aide de la clé fournie. Si nécessaire, remplacez
les broches de fixation standard par des broches de fixation
longues E.
3. Réglez la profondeur de la broche (dans le sens des aiguilles d'une
montre pour la diminuer/dans le sens inverse pour l'augmenter)
en veillant à ce qu'il existe un espace de 3 mm au moins entre la
partie supérieure de la broche et la plaque de fixation C.
4. Resserrez chaque écrou à bride pour fixer les broches. Vérifiez
que les vis ne tournent pas lors du serrage des écrous à bride.
AVERTISSEMENT !
Risque de blessure et de dommage matériel
Des écrous à bride mal fixés risquent d'occasionner
des dommages/fissures sur le panneau arrière et de
provoquer des accidents.
– Assurez-vous que tous les écrous à bride sont
complètement serrés.
