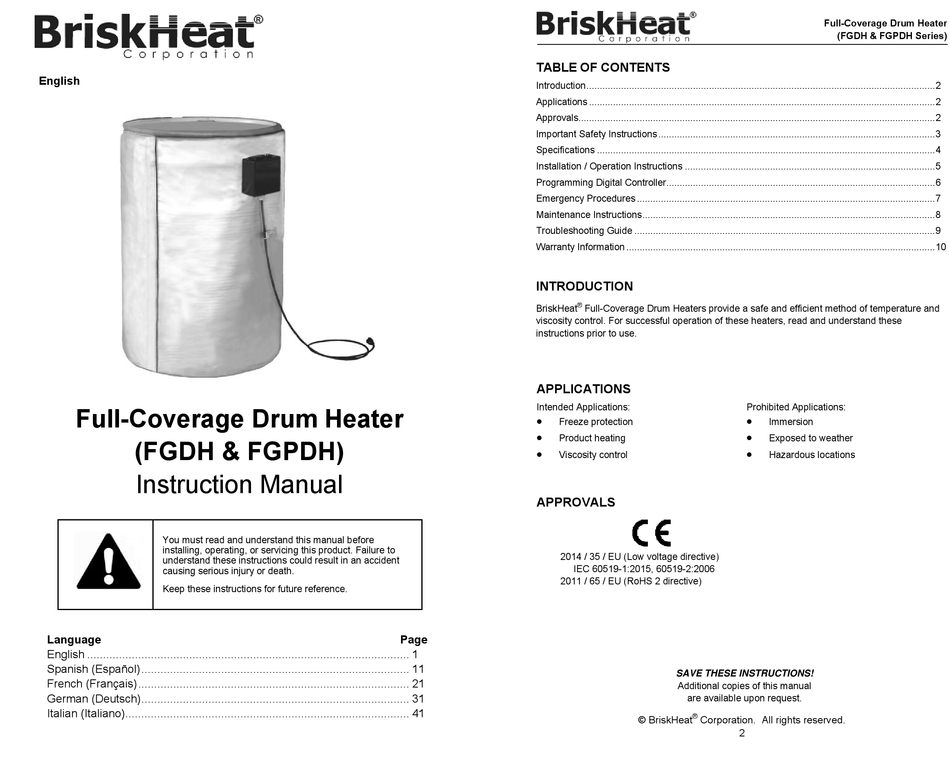

Full-Coverage Drum Heater
(FGDH & FGPDH)
Instruction Manual
You must read and understand this manual before
installing, operating, or servicing this product. Failure to
understand these instructions could result in an accident
causing serious injury or death.
Keep these instructions for future reference.
Language
English ..................................................................................................... 1
Spanish (Español) .................................................................................... 11
French (Français) ..................................................................................... 21
German (Deutsch) .................................................................................... 31
Italian (Italiano) ......................................................................................... 41
TABLE OF CONTENTS
Introduction ................................................................................................................................... 2
Applications .................................................................................................................................. 2
Approvals...................................................................................................................................... 2
Important Safety Instructions ........................................................................................................ 3
Specifications ............................................................................................................................... 4
Installation / Operation Instructions .............................................................................................. 5
Programming Digital Controller ..................................................................................................... 6
Emergency Procedures ................................................................................................................ 7
Maintenance Instructions .............................................................................................................. 8
Troubleshooting Guide ................................................................................................................. 9
Warranty Information .................................................................................................................... 10
INTRODUCTION
®
BriskHeat
Full-Coverage Drum Heaters provide a safe and efficient method of temperature and
viscosity control. For successful operation of these heaters, read and understand these
instructions prior to use.
APPLICATIONS
Intended Applications:
Freeze protection
Product heating
Viscosity control
APPROVALS
2014 / 35 / EU (Low voltage directive)
IEC 60519-1:2015, 60519-2:2006
2011 / 65 / EU (RoHS 2 directive)
Page
Prohibited Applications:
Immersion
Exposed to weather
Hazardous locations
SAVE THESE INSTRUCTIONS!
Additional copies of this manual
are available upon request.
®
© BriskHeat
Corporation. All rights reserved.
2
Full-Coverage Drum Heater
(FGDH & FGPDH Series)
