StarLab ErgoOne E User Manual
  1. Manuals
  2. Brands
  3. StarLab Manuals
  4. Laboratory Equipment
  5. ErgoOne E
  6. User manual

StarLab ErgoOne E User Manual

Liquid handing technology
Hide thumbs
Table of Contents

  • English

  • Deutsch
    • Sicherheitsbestimmungen
    • Einsatzausschlüsse
    • Entsorgung
    • Funktion und Einsatzgrenzen

    • Die Bedienelemente
      • Die Ersten Schritte
      • Volumen Einstellen
      • Aufsaug- und Abgabegeschwindigkeit Einstellen
      • Richtig Pipettieren
      • Die Pipettierprogramme

    • Pipmix-Modus

    • Revpip-Modus

    • PIP-Modus

    • Elektrophorese (GEL)-Modus

    • DISP-Modus
      • Volumen Kontrollieren
      • Genauigkeitstabelle

    • Easy Calibration (Justieren)
      • Autoklavieren
      • Referenzfahrt (Ref)
      • Wartung und Reinigung
      • Akku Laden und Wechseln
      • Akku-Regenerationsfunktion
      • Störung - was Tun
      • Bestelldaten · Zubehör · Ersatzteile
      • Reparatur und Mängelhaftung

  • Français
    • Règles de Sécurité
    • Elimination
    • Fonction Et Limites D'emploi
    • Interdictions D'emploi

    • Les Éléments de Commande
      • Premiers Pas
      • Réglage du Volume
      • Réglage de la Vitesse D'aspiration Et D'éjection
      • Le Pipetage Correct
      • Les Programmes de Pipetage

    • Mode PIP

    • Mode Pipmix

    • Mode Revpip

    • Mode Électrophorèse (GEL)

    • Mode DISP
      • Contrôle du Volume

    • Easy Calibration (Ajustage)
      • Autoclavage
      • Course D'essai (Ref)
      • Entretien Et Nettoyage
      • Recharge Et Remplacement de la Pile
      • Fonction de Régénération de la Pile
      • Dérangement - que Faire
      • Données de Commande · Accessoires · Pièces de Rechange
      • Réparation Et Garantie

  • Italiano
    • Norme DI Sicurezza
    • Funzioni E Limiti All'uso
    • Smaltimento
    • Usi Non Previsti

    • Elementi Funzionali
      • I Primi Passi
      • Regolazione del Volume
      • Regolazione Della Velocità DI Aspirazione E DI Erogazione
      • Pipettaggio Corretto
      • Programmi DI Pipettaggio

    • Modalità PIP

    • Modalità Pipmix

    • Modalità Revpip

    • Modalità Elettroforesi (GEL)

    • Modalità DISP
      • Verifica del Volume
      • Tabella Della Precisione

    • Easy Calibration (Calibrazione)
      • Ciclo DI Riferimento (Ref)
      • Sterilizzazione in Autoclave
      • Manutenzione E Pulizia
      • Ricarica E Sostituzione Dell'accumulatore
      • Funzione DI Rigenerazione Dell'accumulatore
      • Individuazione E Soluzione Dei Problemi
      • Dati Per L'ordinazione · Accessori · Parti DI Ricambio
      • Riparazione E Garanzia

  • Español
    • Normas de Seguridad
    • Eliminación
    • Excepciones de Uso
    • Función y Limitaciones de Empleo

    • Elementos de Manejo
      • Los Primeros Pasos
      • Ajuste de Volumen
      • Ajuste de la Velocidad de Aspiración y Salida
      • Pipetear Correctamente
      • Programas de Pipeteado

    • Modo PIP

    • Modo Pipmix

    • Modo Revpip

    • Modo de Electroforesis (GEL)

    • Modo DISP
      • Controlar el Volumen
      • Tabla de Precisión

    • Easy Calibration (Ajustar)
      • Autoclavage
      • Recorrido de Referencia (Ref)
      • Mantenimiento y Limpieza
      • Cargar y Cambiar la Batería
      • Función de Regeneración de Batería
      • Qué Hacer en Caso de Avería
      • Referencias · Accesorios · Recambios
      • Reparación y Garantía

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

                       
User Manual · Bedienungsanleitung · Mode d'emploi
Istruzioni per l'uso · Instrucciones de manejo

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ErgoOne E and is the answer not in the manual?

Questions and answers

Related Manuals for StarLab ErgoOne E

Summary of Contents for StarLab ErgoOne E

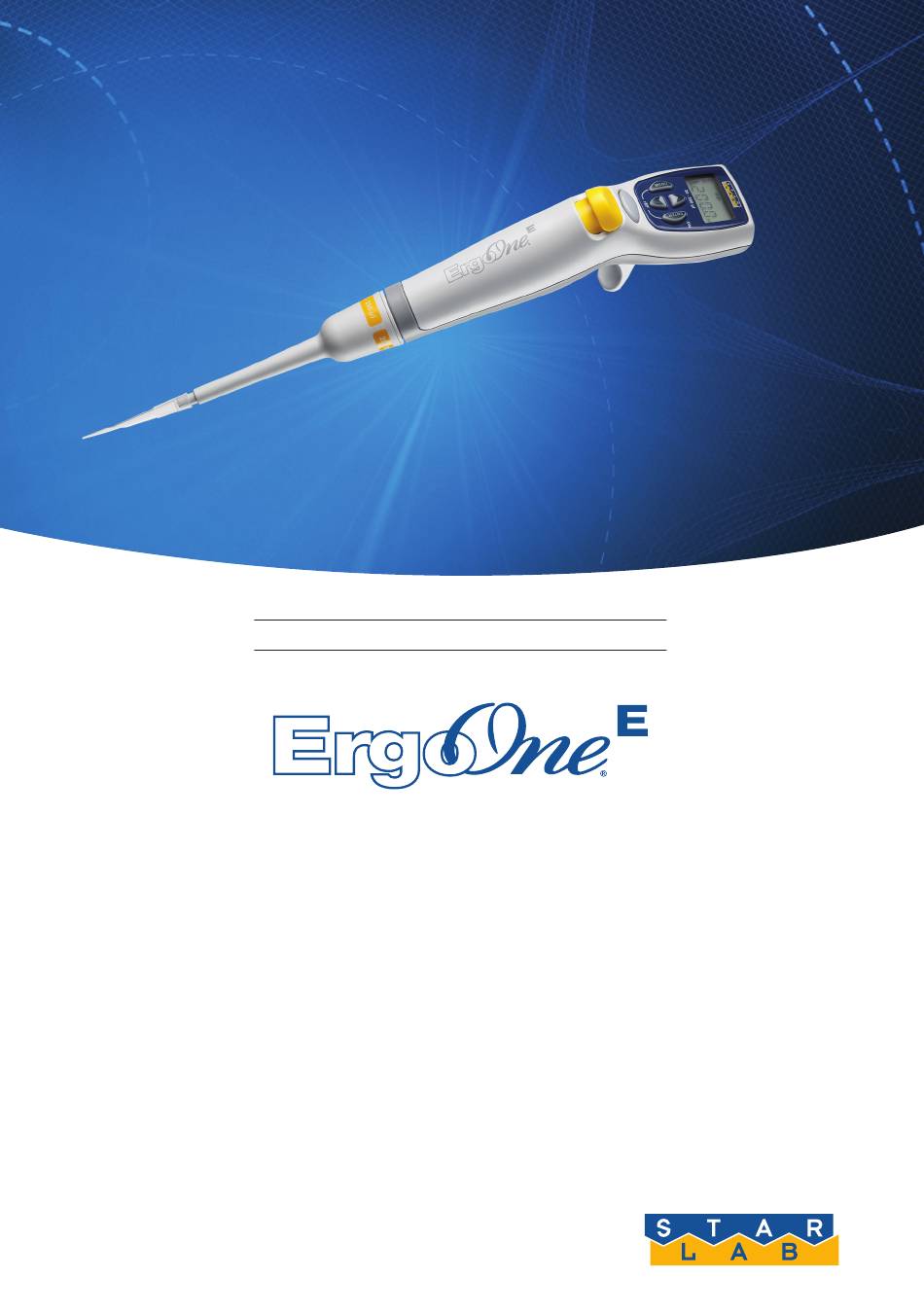

  • Page 1                         User Manual · Bedienungsanleitung · Mode d‘emploi Istruzioni per l‘uso · Instrucciones de manejo...
