effeff 809 Series Installation And Operating Instructions Manual

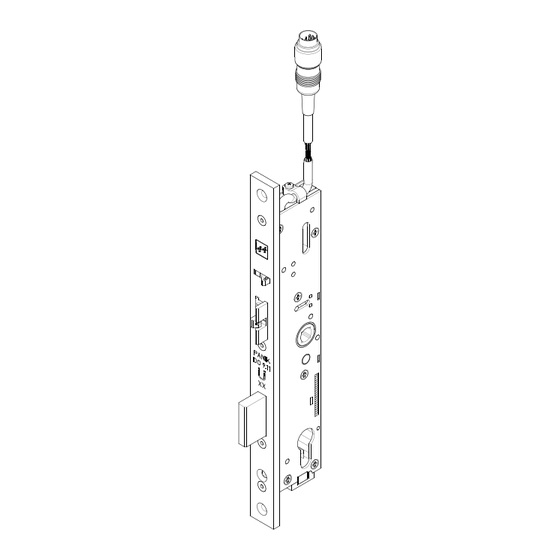

Electric security lock
Hide thumbs Also See for 809 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Instruction and Installation Manual
Serrures de sécurité
Serrures de sécurité
S e r r a t u r e
d i
s i c u r e z z a
Sicherheitsschlösser
S e c u r i t y
l o c k s
Cerraduras de seguridad
E l e k t r o - S i c h e r h e i t s s c h l o s s 8 0 9
E l e c t r i c S e c u r i t y L o c k 8 0 9
Installations-
M o n t a g e a n l e i t u n g
und
D0017103

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 809 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for effeff 809 Series

Summary of Contents for effeff 809 Series

  • Page 1 Serrures de sécurité Serrures de sécurité S e r r a t u r e s i c u r e z z a Sicherheitsschlösser S e c u r i t y l o c k s Cerraduras de seguridad E l e k t r o - S i c h e r h e i t s s c h l o s s 8 0 9 E l e c t r i c S e c u r i t y L o c k 8 0 9 Installations-...
  • Page 2 P-12 0090 2 97 MPA NRW...

  • Page 3: Table Of Contents

    Zutrittskontrolle mit Tür-offen Überwachung 1.3.2 Bereichswechselkontrolle 1.3.3 Betrieb mit zusätzlicher Fluchttürsicherung Modellbezeichnungen MONTAGE UND INSTALLATION Sicherheitshinweise Schlossausführungen Hinweise zur Montage 2.3.1 Montage des Schlosses 2.3.2 Zur Kabelführung 2.3.3 Schließbleche 2.3.4 Beschläge Zubehörauswahl aus dem effeff-Programm Zum elektrischen Anschluss 2.5.1 Anschlussplan Maßzeichnung...
  • Page 4 Sehr geehrter Kunde, mit dem eff eff Sicherheitsschloss 809 haben Sie ein Gerät erstanden, das höchste Sicher- heitsanforderungen erfüllt. Dieser völlig neue Schlosstyp wurde mit modernsten technischen Produktionsmethoden aus hochwertigsten Materialien und Komponenten gefertigt. Seine Lebensdauer beträgt deshalb normalerweise ein vielfaches der von der Firma eff eff einge- räumten Gewährleistungsfrist.

  • Page 5: Funktion Und Bedienung

    Tür von innen in jedem Fall geöffnet werden kann. 1.1.3 Zutrittskontrolle Beim effeff Sicherheitsschloss 809 wurde diese Funktion erstmalig in einem selbstverrie- gelnden Panikschloss integriert. Seine Drückernuss ist zweigeteilt und deren äußerer Teil im Ruhezustand im Leerlauf. Der zu verwendende Drückerstift muss deshalb ebenfalls zwei- geteilt und seine beiden Teile frei gegeneinander drehbar sein.

  • Page 6: Überwachungskontakte

    1.1.4 Überwachungskontakte Im effeff Sicherheitsschloss 809 sind mehrere Überwachungskontakte integriert. In der Standardausführung wird die Betätigung des Innendrückers und die Riegelposition durch integrierte Mikroschalter überwacht. In der Ausbauversion wird zusätzlich zum Innendrücker auch der Außendrücker separat überwacht, und ein durch den Profilzylinder schaltbarer Kontakt kann unter anderem zu Steuerungszwecken benutzt werden.

  • Page 7: Sonderausführungen

    Sonderausführungen Für besondere funktionale Anforderungen wird das effeff-Elektrosicherheitsschloss auch mit von der Standardausführung abweichender Funktion gefertigt. 1.2.1 Ruhestromfunktion Bei der Ruhestromausführung des effeff-Elektrosicherheitsschlosses muss die Spule des Schlosses bestromt werden, um den zu steuernden Drücker vom Mechanismus abzukop- peln. Um die Tür für die Begehung in der entsprechenden Richtung freizugeben, muss demzufolge der Stromkreis unterbrochen werden.

  • Page 8: Bereichswechselkontrolle

    1.3.3 Betrieb mit zusätzlicher Fluchttürsicherung Soll die unbefugte Begehung der Tür von der Innenseite verhindert bzw. zwingend mit einer Alarmauslösung verbunden werden, so lässt sich das effeff Sicherheitsschloss in idealer Weise mit einer effeff Fluchttürverriegelung verbinden. Die Fluchttürsicherung wird dabei, wie üblich, als zusätzliche Verriegelung angebracht.

  • Page 9: Modellbezeichnungen

    Modellbezeichnungen Modellbe- zeichnung 809-12 809-32 809-13 809-33 809-14 809-34 809-15 809-35...

  • Page 10: Montage Und Installation

    Montage und Installation Sicherheitshinweise • Bei der Montage und Installation des Sicherheitsschlosses 809 sind unbedingt einige Sicherheitsregeln zu berücksichtigen. Diese müssen eingehalten wer- den da anderenfalls das Gerät beschädigt werden kann oder Gefahren für den Benutzer entstehen. • Am Schloss dürfen keinerlei Veränderungen vorgenommen werden! •...

  • Page 11: Hinweise Zur Montage

    2.3.2 Zur Kabelführung Das Anschlusskabel des effeff Sicherheitsschlosses muss im Türblatt von der Schlossseite zur Bandseite geführt werden. Dies sollte, wo immer möglich, in einem separaten Leerrohr geschehen, das einen Innendurchmesser von mindestens 7 mm aufweist. Etwa erforderliche Bögen sollten so groß...

  • Page 12: Schließbleche

    2.3.3 Schließbleche 2.3.3.1 Serienmäßig lieferbare Schließbleche Effeff bietet zum Elektro-Sicherheitsschloss 809 vier verschiedene, passende Schließbleche an: zwei Flachschließbleche mit 20 bzw 24 mm Breite und zwei Winkelschließbleche. Bei der Montage der Schließbleche sind die auf der folgenden Seite aufgeführten Vorgaben zu beachten! Flachschließbleche...
  • Page 13 Winkelschließbleche 55,5 16,5 16,5 Winkelschließblech 809 iW 066 DIN LINKS (DIN RECHTS spiegelbildlich) Sicherheitswinkelschließblech 809 SiiW 312 DIN LINKS (DIN RECHTS spiegelbildlich)
  • Page 14 2.3.3.2 Bauseitige Schließbleche Bei bauseitiger Herstellung des Schließblechs beziehungsweise der Ausfräsung im Zargen- profil sind die in der nachstehenden Zeichnung angegebenen Maße zugrundezulegen! Die Einhaltung aller Vorgaben stellt eine einwandfreie Funktion des Schlosses sicher. Bei der Gestaltung der äußeren Form des Schließblechs sind nach- folgende Punkte zu beachten: Hilfsfallen- •...

  • Page 15: Beschläge

    2.3.4 Beschläge Das effeff Sicherheitsschloss 809 erfordert einen Panikbeschlag mit geteiltem Drückerstift und beidseitig fest drehbar in den Schilden gelagerten Drückern. Die Länge der Stifte ist abhängig von der Türblattstärke, der horizontalen Schlossposition, der Stärke des jeweiligen Türschildes und der erforderlichen Eingreiftiefe in den Türdrücker.
  • Page 16 Er ist auf das Maß LA = XF + 28 mm abzulängen Die Sonderausführungen mit beidseitig steuerbarem Drücker erfordern einen durchgehen- den Drückerstift, dessen Länge sich bei dem von effeff zum Elektrosicherheitsschloss ange- botenen Beschlag berechnet aus L = XF + XP +49 mm.

  • Page 17: Zubehörauswahl Aus Dem Effeff-Programm

    Stromversorgung für 12 Volt- 1002-121 Trafo-Gleichrichter-Kombination 12 V Ausführung- Stromversorgung für 24 Volt- 1002-241 Trafo-Gleichrichter-Kombination 24 V Ausführung- Mit Taster und Schalter 7200-10/11/12 Universalschaltelement Für zeitweise Dauerfrei- Schaltuhr 2032 schaltung. Bitte entnehmen Sie nähere Informationen dem effeff-Katalog!

  • Page 18: Zum Elektrischen Anschluss

    Zum elektrischen Anschluss Der Elektroanschluss für das Elektrosicherheitsschloss ist gemäß den Anschlußplänen der ansteuernden Geräte durchzuführen. Hierbei bitte den nachfolgenden Anschlussplan zum Sicherheitsschloss 809 und die auf Seite 20 aufgeführten technischen Daten beachten! Insbesondere müssen dabei folgende Daten verglichen werden: •...

  • Page 19: Anschlussplan

    2.5.1 Anschlussplan L 1 = Spule: Polarität und Nennspannung beachten! Elektrosicherheitsschloß 809 Ausbauversionen mit vier Überwachungskontakten S 1 = Riegelschaltkontakt (gezeichnet = Riegel ausgeschlossen). S 2 = Endschalter Tür-Außendrücker Profilzylinder- Außendrücker- Innendrücker- Riegelschalt- schaltet nur bei Betätigung des Tür-Außendrückers. kontakt kontakt kontakt kontakt...
  • Page 20 Technische Daten Riegelausschluss: 20 mm Riegelhöhe: 35 mm Riegelstärke: 8 mm Stulpmaße: 24 x 300 x 3mm Material von Falle und Riegel: Stahl Stulpmaterial Edelstahl Elektro-Sicherheitsschloss entspricht Festigkeitsanforderungen DIN 18251 Klasse 4 12 V DC ± 10%, 100% ED Nennspannung: 24 V DC ±...

  • Page 21: Maßzeichnung

    Maßzeichnungen Elektro-Sicherheitsschloß 809 Maßzeichnung Ausbauversionen mit vier Kontakten und 14-poligem Kabel (Achtung! Nicht maßstäblich!) 20 mm Dornmaß (35/40) *) Länge des losen Anschlußkabelteils: 5,5 m bei 809-ZBKAB-03 9,5 m bei 809-ZBKAB-04 max 4 mm zwischen Stulp und Schließblech D00171G0000201...
  • Page 22 FÜR IHRE NOTIZEN...
  • Page 23 FÜR IHRE NOTIZEN...
  • Page 24 FÜR IHRE NOTIZEN...
  • Page 25 Serrures de sécurité Serrures de sécurité S e r r a t u r e s i c u r e z z a Sicherheitsschlösser S e c u r i t y l o c k s Cerraduras de seguridad E l e c t r i c S e c u r i t y L o c k 8 0 9 Installation O p e r a t i n g I n s t r u c t i o n s...
  • Page 26 P-12 0090 2 97 MPA NRW...
  • Page 27 Security Regulations Different Versions of the Lock Information on the Installation of the Lock 2.3.1 Installation of the Lock 2.3.2 Cable Layout 2.3.3 Striking Plates 2.3.4 Fittings Accessories of the effeff Product Range Electrical Connection 2.5.1 Connection Diagram Dimensioned Drawing...
  • Page 28 Its service life is usually much longer than the guarantee period granted by effeff provided that some fundamental rules and regulations are observed: •...

  • Page 29: Function And Operation

    By operating the inside handle of the effeff security lock 809 both the latch bolt and the dead bolt are retracted, so the door can always be opened from the inside.

  • Page 30: Monitoring Contacts

    1.1.4 Monitoring Contacts The effeff security lock 809 integrates several monitoring contacts. In the standard version the operation of the inside door handle and the position of the dead bolt will be controlled by the integrated monitoring contacts. In the upgraded version the outside handle will be controlled separately in addition to the inside handle.

  • Page 31: Special Versions

    For this purpose the bolt switch contact of the effeff security lock 809 is used. The monitoring function can be protec- ted against sabotage or erroneous activation by connecting a door contact and the bolt...

  • Page 32: Area Change Control

    If unauthorized opening of the door from the inside has to be prevented or is to trigger an alarm the effeff security lock 809 is particularly suitable to be used in connection with an escape door control system. As usual the escape door control system is installed as an additional locking system.

  • Page 33: Model Designation

    Model Designation model designation 809-12 809-32 809-13 809-33 809-14 809-34 809-15 809-35...

  • Page 34: Mounting And Installation

    Mounting and Installation Security Regulations • When installing an effeff security lock 809, it is absolutely necessary that the following security regulations are observed in order to avoid damages to the lock or dangers for the user. • Do not modify the lock in any way! •...

  • Page 35: Information On The Installation Of The Lock

    2.3.2 Cable Layout The connecting cable of the effeff security lock 809 must be laid in the door leaf from the lock side to the hinge side, if possible in a conduit with an inner diameter of at least 7 mm.

  • Page 36: Striking Plates

    2.3.3 Striking Plates 2.3.3.1 Standard Striking plates For the effeff security lock 809 we offer you four different, suitable striking plates: two flat striking plates with a width of 20 or 24 mm and two angled striking plates. The regulations on the following page must be observed when mounting the striking plates.
  • Page 37 Angled Striking Plate 55,5 16,5 16,5 angled striking plate 809 iW 066 DIN LEFT (DIN RIGHT mirror image) angled security striking plate 809 iW 066 DIN LEFT (DIN RIGHT mirror image)

  • Page 38: Fittings

    2.3.3.2 Striking Plates Delivered by the Customer If the striking plates are produced by the customer or milled of the frame profile the measu- rements are based on the following drawings. A reliable function of the lock is only guarantueed if all regulations are observed. r a n g e a u x i l i a r y l a t...
  • Page 39 The effeff security lock 809 requires panic fittings with split handle pin and handles fixed with high quality bearings into the escutcheons. The length of the pins depends on the thickness of the door leaf, the horizontal position of the lock, the thickness of the escutcheon used and the required depth to engage the handle.
  • Page 40 2.3.4.1 Accessories to the Fittings Supplied by effeff The accessories such as handle pins and mounting screws delivered by effeff and suitable to the offered fittings are available in several graduations taking into consideration all com- mon door thicknesses. outer handle pin (free wheel side)

  • Page 41: Accessories Of The Effeff Product Range

    12 V power supply for 12 V 1001-121 power supply for 24 V 1001-241 rectifier unit 24 V 7200-10/11/12 universal switching device with push button and switch for temporary release 2032 timer You will find further information in our effeff catalogue!

  • Page 42: Electrical Connection

    Electrical Connection The electrical connection of the effeff security lock must be carried out in accordance with the connection diagrams of the units which trigger the lock. Please observe the following connection diagram of the effeff security lock 809 and the technical data (see page 44).

  • Page 43: Connection Diagram

    2.5.1 Connection Diagram...
  • Page 44 The effeff security strike 809 satisfies the strength requirements of DIN 18251 class 4. 12 V DC ± 10 %, 100 % ED nominal voltage: 24 V DC ± 10 %, 100 % ED...

  • Page 45: Dimensioned Drawing

    Dimensioned Drawing...
  • Page 46 FOR YOUR NOTES:...
  • Page 48 Serrures de sécurité Serrures de sécurité S e r r a t u r e s i c u r e z z a Sicherheitsschlösser S e c u r i t y l o c k s Cerraduras de seguridad ASSA ABLOY Sicherheitstechnik GmbH Werk Albstadt Bildstockstraße 20...
