Enhetens komponenter

2. Enhetens komponenter

2.1. Kapsling med kretskort

PROG-knapp
LED

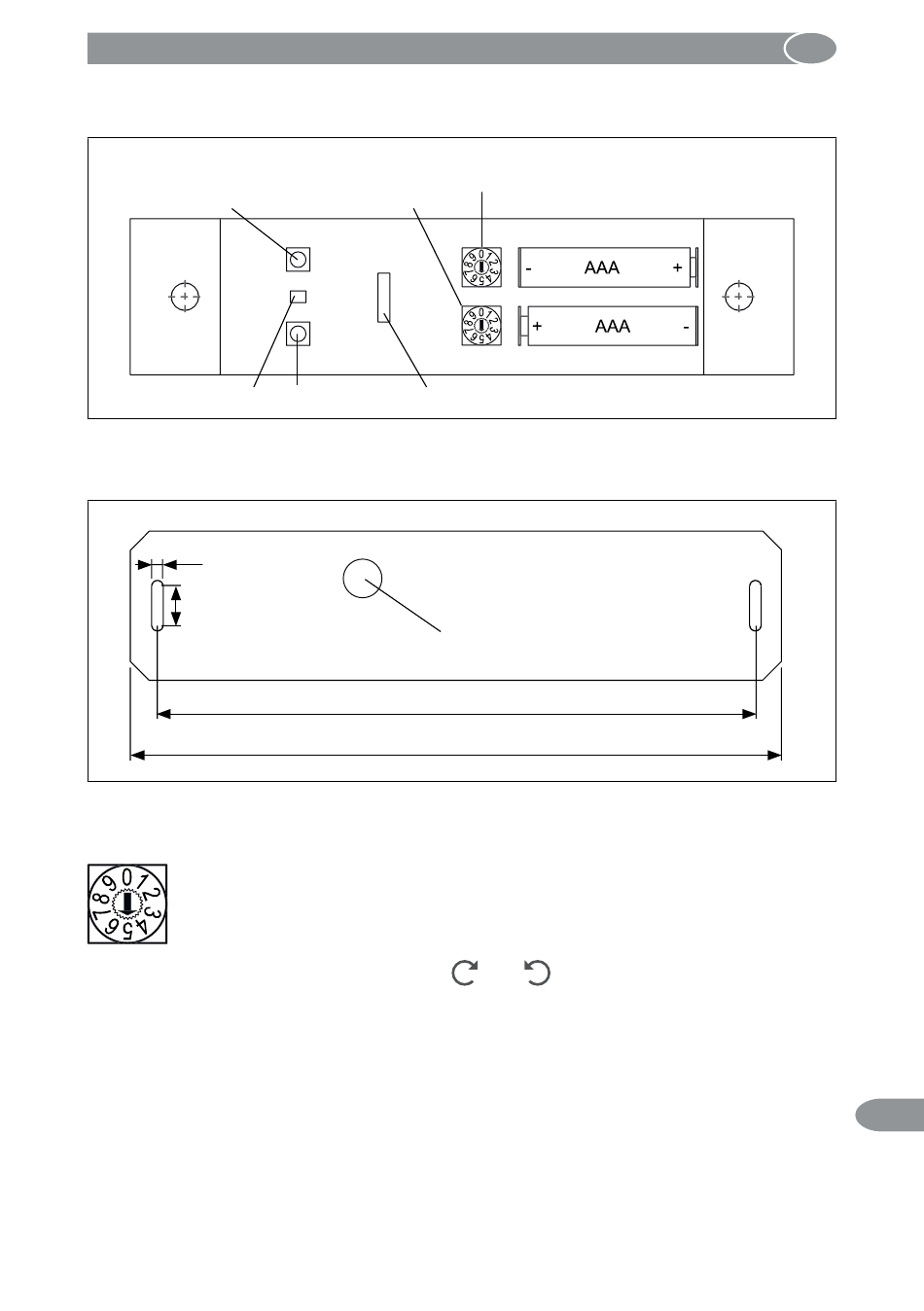

Bild 1: Kapsling – insida
2.2. Bottenplatta med magnet och monteringshål
4,4
10
Bild 2: Bottenplatta – borrmått
2.3. Potentiometer för inställning av vindkänslighet
• Inställning av vindkänslighet i 10 graderingar.
• Använd en skruvmejsel (max. 0,4 × 2,5 mm bladstorlek.
• Potentiometern har inget ändstopp.
• Vrid potentiometern medsols
• Vid leverans är vindsensorn injusterad på nivå "2".
Potentiometer
lutningsvinkel
Körknapp Magnetkontakt
Magnet
153
167
77
Potentiometer
vindkänslighet
eller motsols.
S
S
