Milnor MilTouch Operator's Manual page 162

Kapitel 2. Wie wird die Maschinensoftware aktualisiert

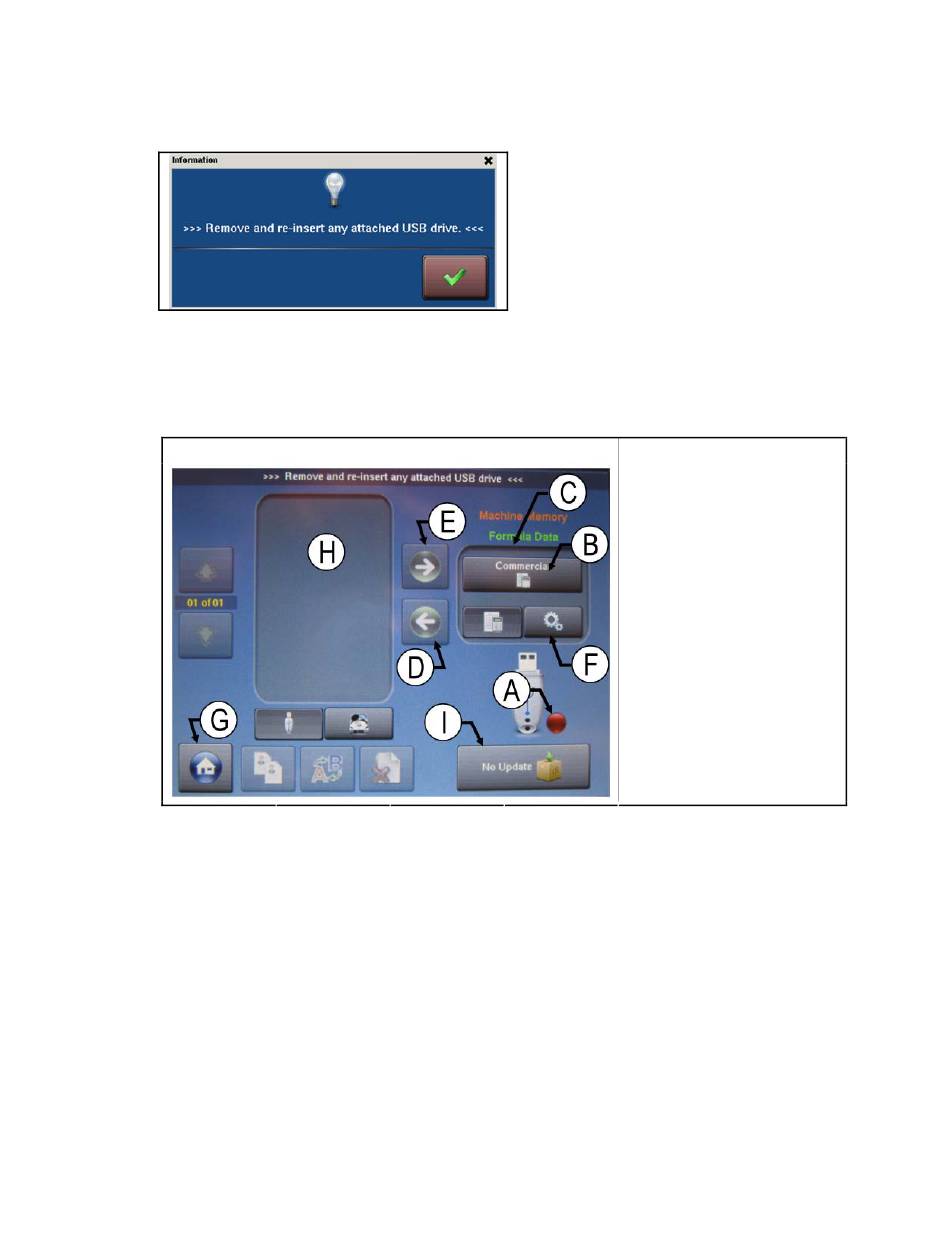

Abbildung 26: Bestätigungsfenster
5. Stecken Sie das Flashdrive in den USB-Port. Die USB-Statusleuchte im File Transfer Bildschirm
(Abbildung 27) wechselt von rot auf grün.
6. Wenn die Statusleuchte nicht innerhalb von 5 Sekunden nach Einstecken des Flashdrives grün leuchtet,
entfernen Sie das Flashdrive, warten 10 Sekunden und stecken es dann erneut ein.
Abbildung 27: Anzeige File Transfer
.
7. Berühren Sie die Data Set Name Schaltfläche im Machine Memory Bereich auf der rechten Seite des
Bildschirms.
8. Berühren Sie die Left Arrow Schaltfläche, um den Formelsatz von der Maschine auf den Flashdrive zu
übertragen.
9. Wenn der Bestätigungs-Bildschirm anzeigt, dass der Formelsatz erfolgreich exportiert wurde, berühren
Sie die Check Schaltfläche zur Bestätigung.
10. Berühren Sie die Configuration Data Schaltfläche im Machine Memory Bereich auf der rechten Seite
des Bildschirms.
11. Berühren Sie die Default Schaltfläche.
12. Berühren Sie die Left Arrow Schaltfläche.
13. Wenn der Bestätigungs-Bildschirm anzeigt, dass die Konfiguration erfolgreich exportiert wurde;
berühren Sie die Schaltfläche Check zur Bestätigung.
14. Berühren Sie die Home Schaltfläche, um zum Home Bildschirm zurückzukehren.
15. Entfernen Sie das Flashdrive aus dem USB-Port.
PELLERIN MILNOR CORPORATION
Bildschirm
158
Legende
A. Medienformat verfügbar
Anzeigeleuchte
B. Datensatz-Name/Standard
Schaltfläche
C. Machinenspeicher Bereich
D. Schaltfläche Pfeil Links
E. Schaltfläche Pfeil Rechts
F. Konfigurationsdaten
Schaltfläche
G. Home Schaltfläche
H. Bereich Externer Speicher
I. Software-Aktualisierung
Schaltfläche
J. USB verbinden Schaltfläche
