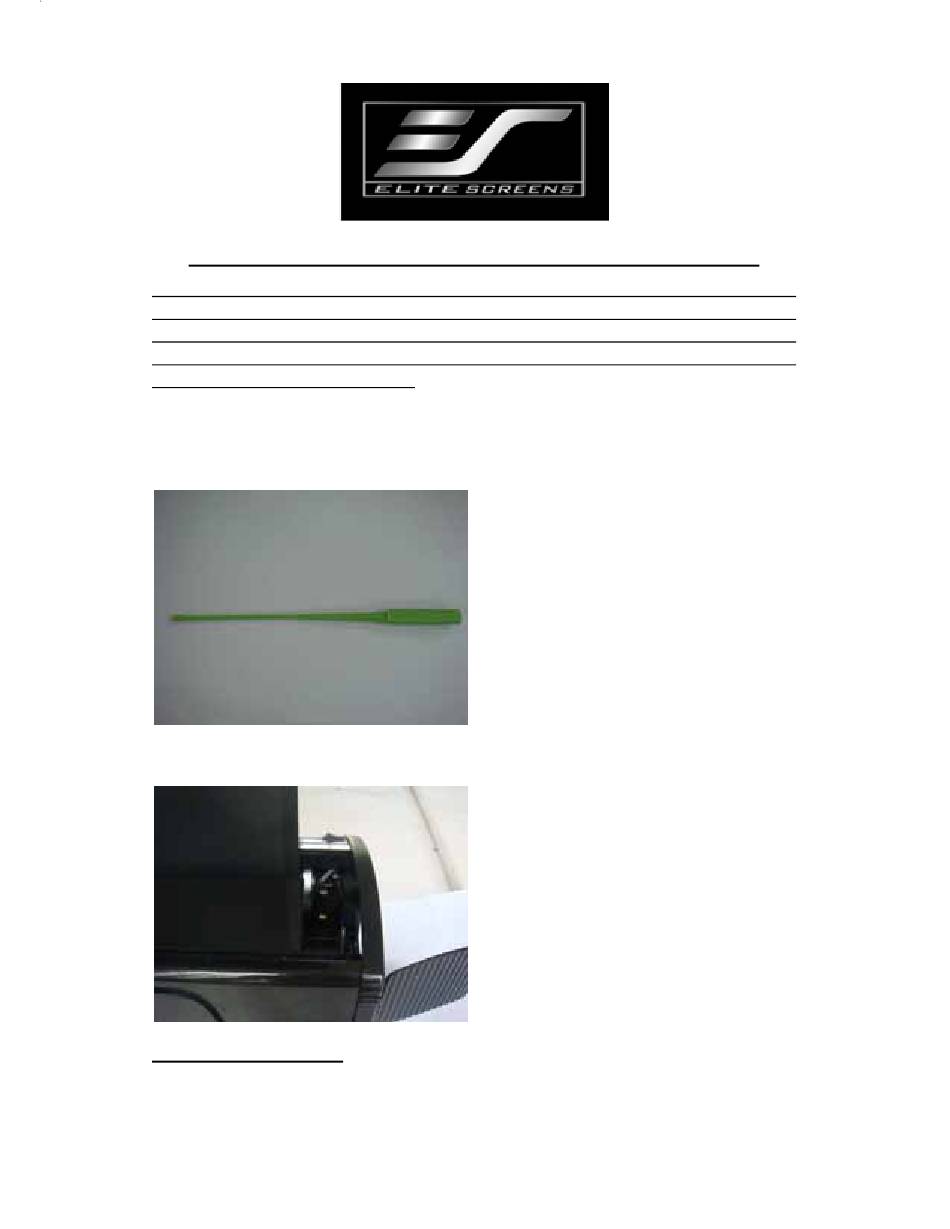

Kestrel Series Vertical Limit Switch Adjustment Instructions
Caution: The Screen's Bottom Black Masking Border is already set to its maximum rise distance.
There  is  NO  extra  bottom  black  border  in  the  roller.  Attempting  to  increase  the  bottom  black
border  will  damage  the  motor  and  VOID  your  warranty  with  Elite  Screens.  DO  NOT  use  these
instructions  to  try  and  get  more  out  of  your  standard  bottom  black  border.  Please  contact  Elite
Screens before making any adjustments.

1. Allen wrench
2. Limit adjustment switches (located on the back of the right side)
How to adjust the Rise
3. Decreasing the black border: For example, if the black bottom border is 25"
and you want to change it to 20"

5/32" Allen wrench

UP adjustment switch
DOWN adjustment switch




Advertisement

loading

Related Manuals for Elite Screens Kestrel Series

Summary of Contents for Elite Screens Kestrel Series

  • Page 1   Kestrel Series Vertical Limit Switch Adjustment Instructions  Caution: The Screen’s Bottom Black Masking Border is already set to its maximum rise distance.  There  is  NO  extra  bottom  black  border  in  the  roller.  Attempting  to  increase  the  bottom  black  border  will  damage  the  motor  and  VOID  your  warranty  with  Elite  Screens.  DO  NOT  use  these  instructions  to  try  and  get  more  out  of  your  standard  bottom  black  border.  Please  contact  Elite   ...
  • Page 2           4. Turn the UP adjustment hole clockwise with the allen‐wrench    5. Stop adjusting when the black bottom border stops at 20”.    Follow the  next steps below if you over adjust.                                               6. Increasing the Black Drop: For example, if the black bottom border is 15”  and you want to change it to 20”.  Note:  The  bottom  black  border  should  only  be  increased  if  the  previous  adjustment  was made. DO NOT attempt to increase the black border amount set by the factory’s ...
  • Page 3       7. Press the up button once.    8. Turn the UP adjustment hole counter‐clockwise with the allen‐wrench    9. Stop adjusting the limit switch once the black bottom border changes  to  20”. ...
  • Page 4         How to adjust the Drop  10.   Please follow the following steps if the screen does not retract entirely in  the case.    11.   Press the down button.     ...
  • Page 5 12.   Turn the DOWN adjustment hole counter‐clockwise with the  allen‐wrench.      13.   Stop adjusting when the top panel just closes.    14.   Please  follow  the  following  steps,  if  the  top  panel  still  keeps  retracting  even if the screen has already retracted into the case.   ...
  • Page 6 15.   Turn the DOWN adjustment hole clockwise with the allen‐wrench.    16.   Stop  adjusting  once  the  top  panel  just  closes.  If  you  adjust  too  much  (does not retract entirely), just follow steps 10‐13.        NOTE:  As  a  rule,  Elite  Screens  does  not  recommend  making  any  unnecessary  adjustments to the screen, as improper adjustment will damage the unit.   ...
