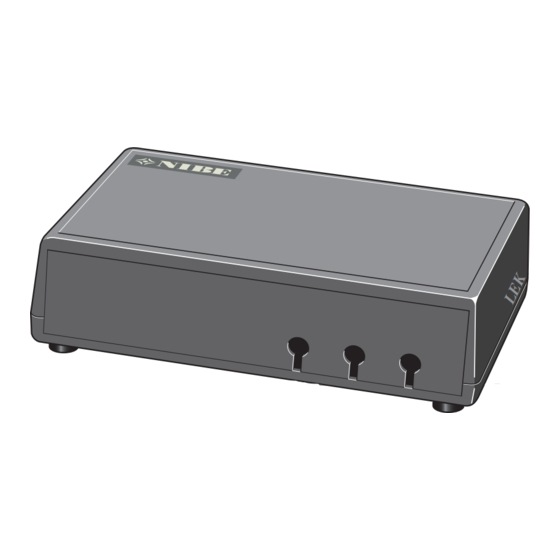

Communications module for nibe f1145, f1155, f1245, f1255, f1345, f370,f470, f750, smo40, vvm500
Hide thumbs Also See for MODBUS 40:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Installation Manual
Installatörshandbok Kommunikationsmodul
SE
för NIBE F1145, F1155, F1245, F1255, F1345, F370,
F470, F750, SMO40, VVM500
Installer manual Communications module
GB
for NIBE F1145, F1155, F1245, F1255, F1345, F370,
F470, F750, SMO40, VVM500
Installateurhandbuch Kommunikationsmodul
DE
für NIBE F1145, F1155, F1245, F1255, F1345, F370,
F470, F750, SMO40, VVM500
Asentajan käsikirja Tiedonsiirtomoduuli
FI
laitteille NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, SMO40, VVM500
MODBUS 40
IHB 1417-5
031725

Advertisement

loading
Need help?

Need help?

Do you have a question about the MODBUS 40 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Nibe MODBUS 40

Summary of Contents for Nibe MODBUS 40

  • Page 1 MODBUS 40 Installatörshandbok Kommunikationsmodul för NIBE F1145, F1155, F1245, F1255, F1345, F370, F470, F750, SMO40, VVM500 Installer manual Communications module for NIBE F1145, F1155, F1245, F1255, F1345, F370, F470, F750, SMO40, VVM500 Installateurhandbuch Kommunikationsmodul für NIBE F1145, F1155, F1245, F1255, F1345, F370, F470, F750, SMO40, VVM500 Asentajan käsikirja Tiedonsiirtomoduuli...
  • Page 3 Med MODBUS 40 kan en NIBE värmepump/innemodul MODBUS 40 kan placeras liggande på en plan yta eller styras och övervakas med extern Modbus-försedd ut- hängas på vägg. I de fall MODBUS 40 hängs på vägg rustning. används det bipackade väggfästet.

  • Page 4: Installation

    Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Bergvärmepumpar Värmepumpen/innemodulen ska vara spän- Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts ningslös vid installation av MODBUS 40. till plint X4:9-12 på ingångskortet (AA3) i värmepum- pen/innemodulen. Använd kabeltyp LiYY, EKKX eller likvärdig.
  • Page 5 Använd kabeltyp LiYY, EKKX eller likvärdig. F1345 VVM310 Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts till plint X6:4-7 på kopplingsplint (X6) i värmepumpen. AA3-X4 Använd kabeltyp LiYY, EKKX eller likvärdig. VVM 310 VVM 310 MODBUS 40 AA9-X1 12V A...
  • Page 6 SMS 40 MODBUS 40 i meny 5.2 "Systeminställningar" AA3-X4 (meny 5.2.4 för NIBE F1345 och VVM500). 2. Ställ in adressen till MODBUS 40 i meny 5.3.11. (Denna meny finns bara om du har Modbus 10.) +12V Anslutning till Modbus-master Den externa Modbus-mastern ansluts till plint X2 på...
  • Page 7 TÄNK PÅ! metrar som finns tillgängliga för den valda värme- Max 20 parametrar definierade i LOG.SET filen pumpen/innemodulen. kan användas av MODBUS 40 (motsvarande I rutan under listan visas information om den valda 20x16-bitars Modbus-register). Vid fler valda parametern. parametrar är det de 20 första parametrarna Listan på...
  • Page 8 [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * Två Modbus-register används för att hämta 32-bitars parametrar. ** Returnerar märke (t.ex. 'NIBE'), produktkod (t.ex. 'F1245') och mjukvaruversion (t.ex. 1199). Exempel på parameteradresser Parameter Registeradress Utetemperatur (BT1) 40004 Framledningstemperatur (BT2)

  • Page 9: Tekniska Uppgifter

    Tekniska uppgifter MODBUS 40 har inte kontakt med värmepum- Tekniska data pen/innemodulen (svarar ej) MODBUS 40 är inte aktiverad i värmepumpens/inne- modulens meny 5.2 (meny 5.2.4 för NIBE F1345 och Märkspänning 12 VDC 45-80 mA VVM500). RSK nr 625 08 05 Felaktigt anslutna kablar mellan MODBUS 40 och värmepump/innemodul.
  • Page 10 English, Installer manual - MODBUS 40 General Mounting With MODBUS 40 a NIBE heat pump/indoor module MODBUS 40 can be positioned lying on a flat surface can be controlled and monitored by external Mod- or wall-mounted. Where MODBUS 40 is wall-mounted, bus-equipped equipment.
  • Page 11 The heat pump/indoor module must not be Terminal block X1 on the Modbus- card (AA9) in powered when installing MODBUS 40. MODBUS 40 is connected to X4:9-12 on the input card (AA3) in the heat pump/indoor module. Use cable type LiYY, EKKX or similar.
  • Page 12 BUS 40 is connected to X6:4-7 on terminal block (X6) in Terminal block X1 on the Modbus- card (AA9) in the heat pump. MODBUS 40 is connected to X4:9-12 on the input card (AA3) in the heat pump/indoor module. Use cable type LiYY, EKKX or similar.
  • Page 13 Control module SMO 40 MODBUS 40 EXTERNT MODBUS 40 is connected to the input card (AA3) on SMO 40. Use cable type LiYY, EKKX or similar. AA3-X4 SMO40 MODBUS 40 AA9-X1 12V A B GND Settings Modbus Master Method Several RMU 40/ SMS 40...
  • Page 14 Maximum 20 parameters defined in the left-hand column. LOG.SET file can be used by MODBUS 40 (cor- Information about the selected parameter is dis- responds to 20x16-bits Modbus-register). If played in the box under the list.
  • Page 15 [1-2]* 2,1 s 0x10 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * Two Modbus-registers are used to retrieve 32-bit parameters. ** Returns label (e.g. 'NIBE'), product code (e.g. 'F1245') and software version (e.g. 1199).

  • Page 16: Troubleshooting

    43005 Troubleshooting MODBUS 40 has no contact with the heat pump/indoor module (does not respond) MODBUS 40 is not activated in the heat pump/indoor module menu 5.2 (menu 5.2.4 for NIBE F1345 and VVM500). Incorrectly connected cables between MODBUS 40 and heat pump/indoor module.

  • Page 17: Montage

    MODBUS 40 kann auf einer ebenen Fläche liegend Überwachung einer/eines NIBE-Wärmepumpe/Innen- eingesetzt oder an einer Wand aufgehängt werden. moduls über eine externe Modbus-Ausrüstung ermög- Wird MODBUS 40 an einer Wand aufgehängt, ist die licht. beiliegende Wandhalterung zu nutzen. Inhalt 1 St.
  • Page 18 Klemme X1 an der Modbus-Platine (AA9) in MODBUS Die Wärmepumpe/das Innenmodul darf 40 wird mit Anschlussklemme X4:9-12 an der Eingangs- während der Installation von MODBUS 40 platine (AA3) in der Wärmepumpe bzw. im Innenmodul verbunden. nicht mit Spannung versorgt werden.
  • Page 19 (AA3) in der Wärmepumpe bzw. im Innenmodul Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. verbunden. Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. VVM310 AA3-X4 VVM 310 VVM 310 F1345 VVM 310 MODBUS 40 Externt AA9-X1 12V A B GND 12V A B GND AA3-X4 VVM320 Abluftwärmepumpen...
  • Page 20 (Menü 5.2.4 für NIBE F1345 und RMU 40/ VVM500) aus. RMU 40 SMS 40 2. Stellen Sie die Adresse für MODBUS 40 in Menü AA3-X4 5.3.11 ein. (Dieses Menü ist nur bei Modbus 10 verfügbar.) +12V Anschluss an Modbus-Master Der externe Modbus-Master wird mit Anschlussklemme X2 an der Modbus-Karte (AA9) verbunden.
  • Page 21 Installieren Sie zunächst die Software ModbusManager Kommunikation auf Ihrem Computer. Die Software kann von www.ni- be.se/kommunikation heruntergeladen werden. HINWEIS! Die Programme LogManager und NIBE App- lications sind gegen ModbusManager zu er- setzen. ModbusManager kann unter www.ni- be.se/kommunikation heruntergeladen wer- den.
  • Page 22 [1-2]* 2,1 s LOG.SET 0x10 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * Zum Laden von 32-Bit-Parametern werden zwei Modbus-Register genutzt. ** Gibt Marke (z.B. "NIBE"), Produktcode (z.B. "F1245") und Softwareversion (z.B. 1199) aus.

  • Page 23: Fehlersuche

    MODBUS 40 besitzt keinen Kontakt mit der Wärmepumpe bzw. dem Innenmodul (keine Rückmeldung) MODBUS 40 ist in Wärmepumpen-/Innenmodulme- nü 5.2 nicht aktiviert (Menü 5.2.4 für NIBE F1345 und VVM500). Falsch verbundene Kabel zwischen MODBUS 40 und Wärmepumpe bzw. Innenmodul. Dadurch wird auf dem Display der Wärmepumpe bzw.
  • Page 24 Suomi, Asentajan käsikirja - MODBUS 40 Yleistä Asennus MODBUS 40:n avulla NIBE-lämpöpumppua/sisäyksikköä MODBUS 40 voidaan asettaa tasaiselle alustalle tai se voidaan ohjata ja valvoa varustuksella, jossa on ulkoi- voidaan ripustaa seinälle. Jos MODBUS 40 ripustetaan nen Modbus-. seinälle, pitää käyttää mukana toimitettua seinätelinet- tä.
  • Page 25 X1 Modbus--kortissa (AA9). sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä Maalämpöpumput voimassa olevien määräysten mukaisesti. Liitin X1 MODBUS 40:n Modbus--kortissa (AA9) kytke- Lämpöpumpun/sisäyksikön pitää olla jännit- tään liittimeen X4:9-12 lämpöpumpun/sisäyksikön tu- teetön MODBUS 40:n asennuksen aikana. lokortissa (AA3). Käytä kaapelia LiYY, EKKX tai vastaava.
  • Page 26 Poistoilmalämpöpumput VVM320 Liitin X1 MODBUS 40:n Modbus--kortissa (AA9) kytke- tään liittimeen X4:9-12 lämpöpumpun/sisäyksikön tu- AA3-X4 lokortissa (AA3). VVM320 Käytä kaapelia LiYY, EKKX tai vastaava. VVM 320 F370 / F470 MODBUS 40 AA9-X1 AA3-X4 12V A B GND AA3-X4 F370/F470 MODBUS 40...
  • Page 27 MODBUS 40 valikossa 5.2 "Järjestelmäasetukset" RMU 40 SMS 40 (valikko 5.2.4 NIBE F1345:lle ja VVM500:lle). AA3-X4 2. Aseta MODBUS 40:n osoite valikossa 5.3.11. (Tämä valikko on käytettävissä vain, jos sinulla on Modbus 10.) +12V Kytkentä Modbus-isäntään Ulkoinen Modbus-isäntä kytketään liittimeen X2 Modbus-kortissa (AA9).
  • Page 28 1. Valitse ensin lämpöpumppu-/sisäyksikkömalli vali- Automaattinen luku kossa "Models". 2. Vasemmassa sarakkeessa voit selata parametreja, MUISTA! jotka ovat käytettävissä valitussa lämpöpumpus- MODBUS 40 voi käyttää enintään 20 sa/sisäyksikössä. LOG.SET-tiedostossa määriteltyä parametria Luettelon alla olevassa ruudussa näkyy tietoa vali- (vastaa 20x16-bittistä Modbus-rekisteriä). Jos tusta parametrista.
  • Page 29 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * 32--bittisten parametrien noutamiseen käytetään kahta Modbus--rekisteriä. ** Palauttaa merkin (esim. 'NIBE'), tuotekoodin (esim. 'F1245') ja ohjelmistoversion (esim. 1199). Esimerkkejä parametriosoitteista Parametri Rekisteriosoite Ulkolämpötila (BT1) 40004 Menolämpötila (BT2) 40008 Paluulämpötila (BT3)

  • Page 30: Tekniset Tiedot

    Vianetsintä Tekniset tiedot MODBUS 40 ei saa yhteyttä lämpöpump- Tekniset tiedot puun/sisäyksikköön (ei vastaa). MODBUS 40:a ei ole aktivoitu lämpöpumpun/sisäyk- sikön valikossa 5.2 (valikko 5.2.4 NIBE F1345:lle ja Nimellisjännite 12 VDC 45-80 mA VVM500:lle). Tuotenumero 067 144 MODBUS 40 ja lämpöpumpun/sisäyksikön väliset kaapelit kytketty väärin.
