VERTIKALBETRIEB

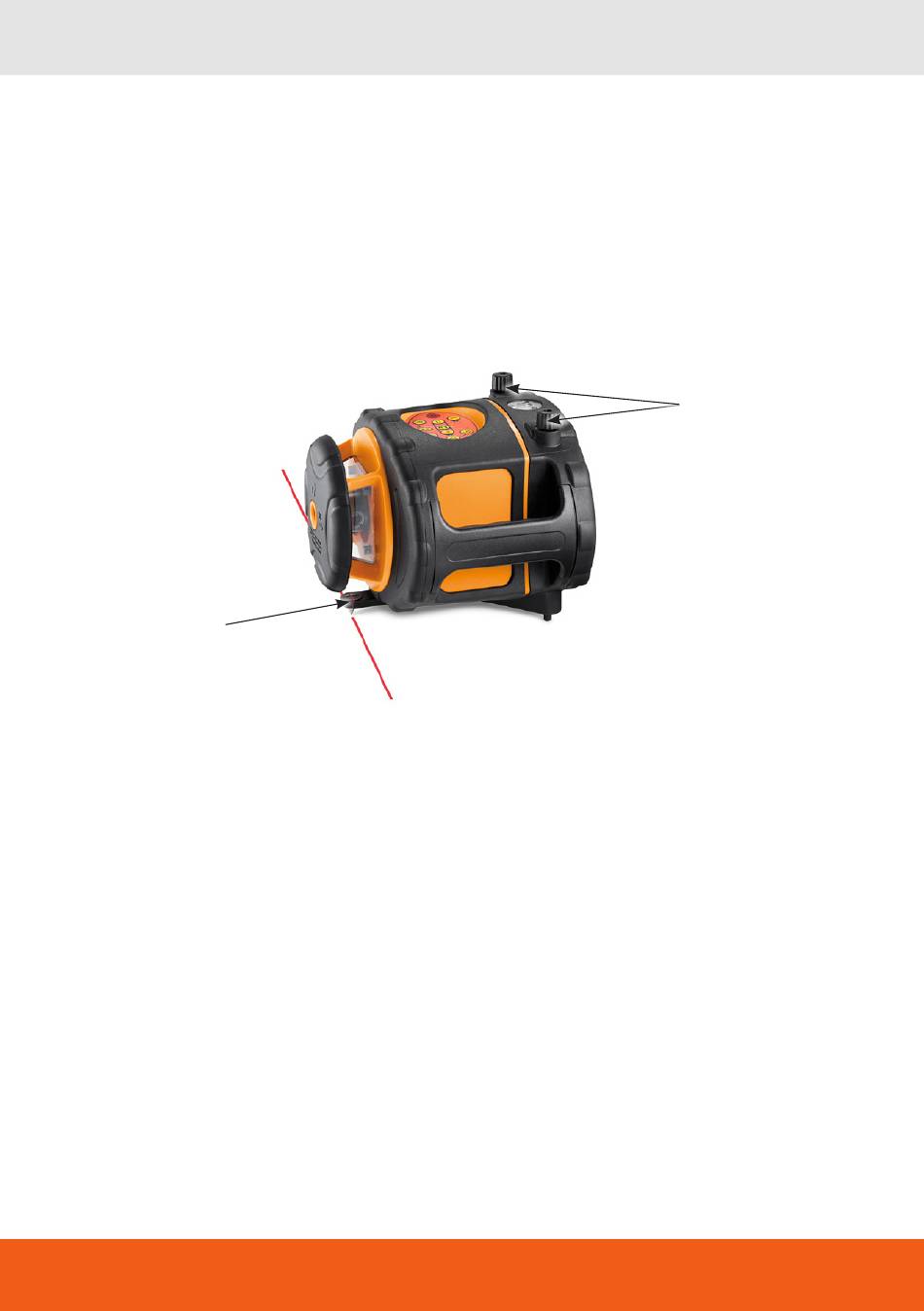

Rissspitze ausklappen und Gerät mit der Bodenauflage vertikal aufstellen.
Das Gerät nivelliert sich selbst ein.
Mit Hilfe der beiden Fußschrauben kann die Dosenlibelle genau eingestellt werden. Dadurch wird
sichergestellt, dass das Gerät horizontal steht, der volle Neigungsbereich ausgenutzt werden kann und
die Rotationsebene exakt mittig über der Rissspitze verläuft.
Rissspitze
Bedienung / Funktionen sind identisch zum Horizontalbetrieb – Ausnahmen:
Richtungseinstellung im SLOPE-Modus:
· Um Fehler zu vermeiden, ist nur die Verstellung der X-Achse möglich, die Z-Achse nivelliert sich
selbst!
· Eine gewählte Richtungseinstellung in der X-Achse bleibt erhalten, auch wenn das Gerät ausgeschal-
tet wird.
· TILT- und V-W-S-Funktion können zugeschaltet werden.
Richtungseinstellung im MAN-Modus:
· Die Verstellung ist in X- und Z-Achse möglich.
· TILT- und V-W-S-Funktion können nicht zugeschaltet werden.
· Eine gewählte Richtungseinstellung in der X-Achse bleibt erhalten, auch wenn das Gerät ausgeschal-
tet wird.
Die Selbstnivellierung erfolgt erst, nachdem das Gerät zuvor wieder in eine horizontale Position gebracht
wurde.
