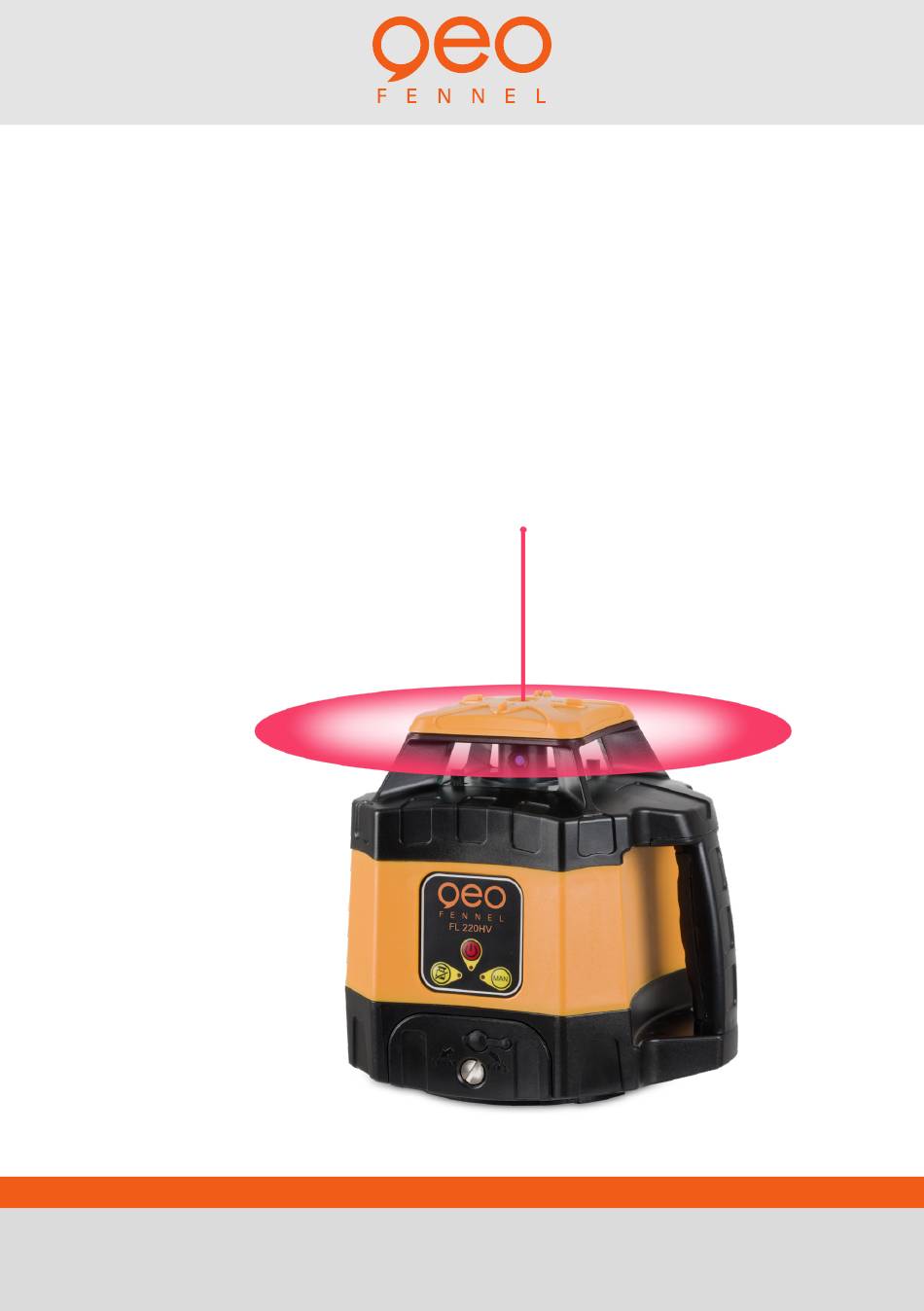

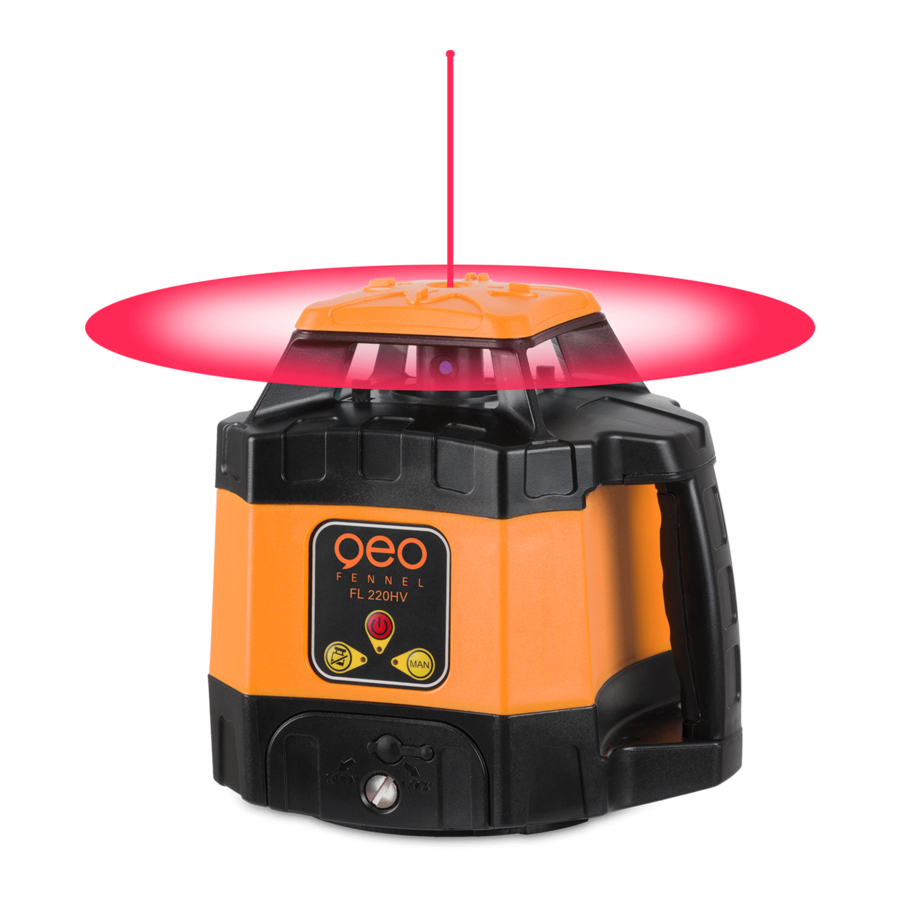

- Page 1 FL 220HV BETJENINGSVEJLEDNING www.geo-fennel.com...
- Page 2 2. Funktioner 3. Strømforsyning 4. Knapper og betjening 5. Brug med modtager 6. Sikkerhed LEVERES MED · Rotationslaser FL 220HV · Modtgaer FR 45 med holder til stadie · Genopladeligt batteri og lader · Batteri box til Alkaline batterier ·...
- Page 3 EGENSKABER · Arbejdsområde op til 400 m Ø · Beskyttelsesgrad IP 54 · Permanent 90° lodprik · Automatisk TILT alarm · Slår fra hvis uden for selvnivelleringsområdet · Manual mode Tekniskedata Selvnivellering horisontal / vertikal Selvnivelleringsområde ± 5° Laserklasse Nøjagtighed ·...
- Page 4 STRØMFORSYNING Der kan bruges både standard NiMH batteri pakke og Alkaline batterier. 1) Læg Alkaline batterier i Alkaline batteri boxen (tjek korrect polarity) og monter boxen i laseren ELLER 2) Læg det genopladelige NiMH batterisæt i laseren. OPLADNING AF GENOPLADELIGT BATTERI Slut opladeren til stikket på...
- Page 5 FUNKTIONER 1. Vindue til laserstråle 2. Rotorhoved 3. Håndtage 4. Batterirum 5. Tastatur 6. Støtte til vertikal brug 7 . 5/8“ gevind til vertikal brug 8. 5/8“ gevind til horisontal 9. Ladestik 5/8″thread hole in side 5/8″thread hole in the centre BETJENING HORISONTAL BRUG Stil laseren på...
-
Page 6: Tilt Mode
HORISONTAL BRUG Lige efter man har tændt laseren, begynder den at selvnivellere (laserprikken blinker). Når selvnivellerin- gen er slut, begynder rotationshovedet at dreje. Hvis selvnivelleringen ikke går i gang, er laseren sat op uden for selvnivelleringsområdet på ± 5° (der lyder et advarselssignal). Stil i så fald laseren på en mere vandret overflade. -
Page 7: Manual Mode
MANUAL MODE (3) Tænd laseren med TÆND/SLUK knappen (1). Når selvnivelleringen er overstået tryk på LED knappen (3). TILT LED lampen (5) vil slukke og MANUAL LED (4) vil tændes permanent. Nu kan laseren bruges til manuelt fald fx på et vinkelbeslag, uden at give en TILT alarm. I vertikal position kan en ønske hældning laves nemt og hurtigt med MANUAL MODE. - Page 8 RECEIVER FR 45 FEATURES 1. Libelle (2) 2. Display 3. Referencemærke 4. Modtagevindue 5. Tænd/sluk knap 6. Højtaler 7 . Batterirum (bagside) 8. Lyd tænd/sluk 9. Nøjagtighed fin / normal / grov 10. Belysning tændt/slukket 11. Magnet (2) 12. 1/4“ gevind til beslag (bagside) LEVERINGSOMFANG Modtager FR 45, batteri, beslag, betjeningsvejledning Technical Data...
-
Page 9: Ilægning Af Batterier
NØJAGTIGHED GROV / NORMAL / FIN FR 45 har tre nøjagtighedstrin. Der kan skiftes mellem dem ved at trykke på knap (9): Nøjagtighed grov ± 10 mm Symbol i display: intet symbol Nøjagtighed normal ± 4 mm Symbol i display: Nøjagtighed fin ±... -
Page 10: Safety Notes
SAFETY NOTES SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS Measurements through glass or plastic windows; dirty laser emitting windows; after the instrument has been dropped or hit. Please check the accuracy. Large fluctuation of temperature: If the instrument will be used in cold areas after it has been stored in warm areas (or the other way round) please wait some minutes before carrying out measurements. -
Page 11: Intended Use Of Instrument
It is allowed to use the unit without further safety precautions. The eye protection is normally secured by aversion responses and the blink reflex. The laser instrument is marked with class 2 warning labels. www.geo-fennel.de G ERMAN Y Laser IEC 60825-1:2014 P ≤... - Page 12 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 10/2019 www.geo-fennel.de Precision by tradition.
