Portable Winch PCA-1264 User Manual

Winch support for vertical pulling
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PCA-1264

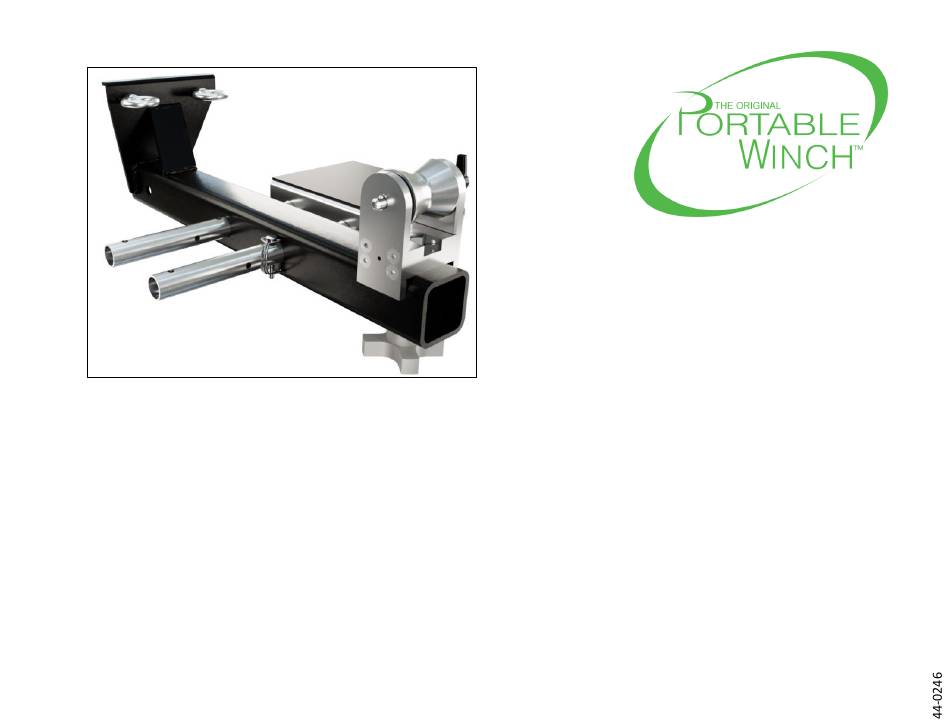

WINCH SUPPORT FOR VERTICAL PULLING
USER MANUAL
© 2019 Portable Winch Co. – All rights reserved – Printed in Canada

Advertisement

loading
Need help?

Need help?

Do you have a question about the PCA-1264 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Portable Winch PCA-1264

Summary of Contents for Portable Winch PCA-1264

  • Page 1 PCA-1264 WINCH SUPPORT FOR VERTICAL PULLING USER MANUAL © 2019 Portable Winch Co. – All rights reserved – Printed in Canada...
  • Page 2 User Manual PCA-1264 READ CAREFULLY WINCH SUPPORT FOR VERTICAL PULLING Portable Winch Co. thanks you for your confidence and congratulates you on the purchase of the Winch support for vertical pulling PCA-1264. The Winch support for vertical pulling is composed of three main elements: ...
  • Page 3 (with ‘V’ shped Pylon mount winch anchor. legs at 90 The winch faces the load. The rope is directly in line with the winch (horizontal Installation no. 4 (page 8) Document name: PCA-1264 - User Manual Revision : 04 – 2019/08/30...
  • Page 4 Heck-Pack anchoring system with adaptor for 50 mm towing balls. The winch faces the load. The rope is directly in line with the winch (horizontal Installation no. 8 (page 12) Document name: PCA-1264 - User Manual Revision : 04 – 2019/08/30...
  • Page 5 DO NOT GO OVER THE ROPE ENTRY PULLEY OF THE WINCH WITH THE ROPE AS IT WILL CREATE FRICTION AND WILL REDUCE LIFTING CAPACITY. GO UNDER THE ROPE ENTRY PULLEY OF THE WINCH. IN THIS CASE, THE ROPE ENTRY PULLEY OF THE WINCH WILL NOT BE USED. Document name: PCA-1264 - User Manual Revision : 04 – 2019/08/30...
  • Page 6 WHEN USED IN DIRECT LINE, THE PIVOTING ANCHOR FOR VERTICAL PULL SUPPORT (PCA-1332) MUST BE FIXED TO THE WINCH SUPPORT FOR VERTICAL PULL (PCA-1264). THIS ANCHOR (SOLD SEPARATELY) WILL ALLOW THE WINCH TO ALIGN WITH THE LOAD. PUT THE ROPE ON THE WINCH ENTRY PULLEY.
  • Page 7 DO NOT GO OVER THE ROPE ENTRY PULLEY OF THE WINCH WITH THE ROPE AS IT WILL CREATE FRICTION AND WILL REDUCE LIFTING CAPACITY. GO UNDER THE ROPE ENTRY PULLEY OF THE WINCH. IN THIS CASE, THE ROPE ENTRY PULLEY OF THE WINCH WILL NOT BE USED. Document name: PCA-1264 - User Manual Revision : 04 – 2019/08/30...
  • Page 8 WHEN USED IN DIRECT LINE, THE PIVOTING ANCHOR FOR VERTICAL PULL SUPPORT (PCA-1332) MUST BE FIXED TO THE WINCH SUPPORT FOR VERTICAL PULL (PCA-1264). THIS ANCHOR (SOLD SEPARATELY) WILL ALLOW THE WINCH TO ALIGN WITH THE LOAD. PUT THE ROPE ON THE WINCH ENTRY PULLEY.
  • Page 9 DO NOT GO OVER THE ROPE ENTRY PULLEY OF THE WINCH WITH THE ROPE AS IT WILL CREATE FRICTION AND WILL REDUCE LIFTING CAPACITY. GO UNDER THE ROPE ENTRY PULLEY OF THE WINCH. IN THIS CASE, THE ROPE ENTRY PULLEY OF THE WINCH WILL NOT BE USED. Document name: PCA-1264 - User Manual Revision : 04 – 2019/08/30...
  • Page 10 WHEN USED IN DIRECT LINE, THE PIVOTING ANCHOR FOR VERTICAL PULL SUPPORT (PCA-1332) MUST BE FIXED TO THE WINCH SUPPORT FOR VERTICAL PULL (PCA-1264). THIS ANCHOR (SOLD SEPARATELY) WILL ALLOW THE WINCH TO ALIGN WITH THE LOAD. PUT THE ROPE ON THE WINCH ENTRY PULLEY.
  • Page 11 DO NOT GO OVER THE ROPE ENTRY PULLEY OF THE WINCH WITH THE ROPE AS IT WILL CREATE FRICTION AND WILL REDUCE LIFTING CAPACITY. GO UNDER THE ROPE ENTRY PULLEY OF THE WINCH. IN THIS CASE, THE ROPE ENTRY PULLEY OF THE WINCH WILL NOT BE USED. Document name: PCA-1264 - User Manual Revision : 04 – 2019/08/30...
  • Page 12 WHEN USED IN DIRECT LINE, THE PIVOTING ANCHOR FOR VERTICAL PULL SUPPORT (PCA-1332) MUST BE FIXED TO THE WINCH SUPPORT FOR VERTICAL PULL (PCA-1264). THIS ANCHOR (SOLD SEPARATELY) WILL ALLOW THE WINCH TO ALIGN WITH THE LOAD. PUT THE ROPE ON THE WINCH ENTRY PULLEY.

  • Page 13: Manuel D'utilisation

    PCA-1264 SUPPORT DE TREUIL POUR TIRE VERTICALE MANUEL D’UTILISATION © 2019 Portable Winch Co. – Tous droits réservés – Imprimé au Canada...
  • Page 14 Performez un test de tire avec une charge légère afin de vous assurer de la stabilité de l’installation de l’équipement. Après avoir mis le dispositif en charge, relâchez la tension du treuil et vérifiez la solidité de l’ancrage. Nom du document : PCA-1264 - Manuel utilisation Révision : 04 – 2019/08/30...
  • Page 15 ‘V’ à 90 Le treuil fait face à la charge. La corde est en ligne directe vers le treuil (horizontale). Installation no. 4 (page 8) Nom du document : PCA-1264 - Manuel utilisation Révision : 04 – 2019/08/30...
  • Page 16 (50 mm). Le treuil fait face à la charge. La corde est en ligne directe vers le treuil (horizontale). Installation no. 8 (page 12) Nom du document : PCA-1264 - Manuel utilisation Révision : 04 – 2019/08/30...
  • Page 17 CAPACITÉ DE TIRAGE. PASSEZ PLUTÔT LA CORDE SOUS LA POULIE GUIDE D’ENTRÉE DU TREUIL. DANS CE CAS, LA POULIE GUIDE D’ENTRÉE DU TREUIL NE SERA PAS UTILISÉE. Nom du document : PCA-1264 - Manuel utilisation Révision : 04 – 2019/08/30...
  • Page 18 LORSQU’UTILISÉ EN LIGNE DIRECTE, L’ANCRAGE PIVOTANT POUR SUPPORT DE TIRE (PCA-1332) DOIT ÊTRE ARRIMÉ AU SUPPORT POUR TIRE VERTICALE (PCA-1264). CET ANCRAGE (VENDU SÉPARÉMENT) PERMETTRA AU TREUIL DE S’ALIGNER AVEC LA CHARGE. PASSEZ LA CORDE SUR LA POULIE GUIDE D’ENTRÉE DU TREUIL.
  • Page 19 CAPACITÉ DE TIRAGE. PASSEZ PLUTÔT LA CORDE SOUS LA POULIE GUIDE D’ENTRÉE DU TREUIL. DANS CE CAS, LA POULIE GUIDE D’ENTRÉE DU TREUIL NE SERA PAS UTILISÉE. Nom du document : PCA-1264 - Manuel utilisation Révision : 04 – 2019/08/30...
  • Page 20 LORSQU’UTILISÉ EN LIGNE DIRECTE, L’ANCRAGE PIVOTANT POUR SUPPORT DE TIRE (PCA-1332) DOIT ÊTRE ARRIMÉ AU SUPPORT POUR TIRE VERTICALE (PCA-1264). CET ANCRAGE (VENDU SÉPARÉMENT) PERMETTRA AU TREUIL DE S’ALIGNER AVEC LA CHARGE. PASSEZ LA CORDE SUR LA POULIE GUIDE D’ENTRÉE DU TREUIL.
  • Page 21 CAPACITÉ DE TIRAGE. PASSEZ PLUTÔT LA CORDE SOUS LA POULIE GUIDE D’ENTRÉE DU TREUIL. DANS CE CAS, LA POULIE GUIDE D’ENTRÉE DU TREUIL NE SERA PAS UTILISÉE. Nom du document : PCA-1264 - Manuel utilisation Révision : 04 – 2019/08/30...
  • Page 22 LORSQU’UTILISÉ EN LIGNE DIRECTE, L’ANCRAGE PIVOTANT POUR SUPPORT DE TIRE (PCA-1332) DOIT ÊTRE ARRIMÉ AU SUPPORT POUR TIRE VERTICALE (PCA-1264). CET ANCRAGE (VENDU SÉPARÉMENT) PERMETTRA AU TREUIL DE S’ALIGNER AVEC LA CHARGE. PASSEZ LA CORDE SUR LA POULIE GUIDE D’ENTRÉE DU TREUIL.
  • Page 23 CAPACITÉ DE TIRAGE. PASSEZ PLUTÔT LA CORDE SOUS LA POULIE GUIDE D’ENTRÉE DU TREUIL. DANS CE CAS, LA POULIE GUIDE D’ENTRÉE DU TREUIL NE SERA PAS UTILISÉE. Nom du document : PCA-1264 - Manuel utilisation Révision : 04 – 2019/08/30...
  • Page 24 LORSQU’UTILISÉ EN LIGNE DIRECTE, L’ANCRAGE PIVOTANT POUR SUPPORT DE TIRE (PCA-1332) DOIT ÊTRE ARRIMÉ AU SUPPORT POUR TIRE VERTICALE (PCA-1264). CET ANCRAGE (VENDU SÉPARÉMENT) PERMETTRA AU TREUIL DE S’ALIGNER AVEC LA CHARGE. PASSEZ LA CORDE SUR LA POULIE GUIDE D’ENTRÉE DU TREUIL.

This manual is also suitable for:

Pca-1267
