Elektrische Schnittstellen

9 Elektrische Schnittstellen
Das Gerät verfügt über zwei elektrische Schnittstellen. Über ein ca. 3m
langes Kabel, welches fest mit dem Diagnoseadapter verbunden ist,
wird die zu prüfende Heizung angeschlossen. Alle Heizgeräte der

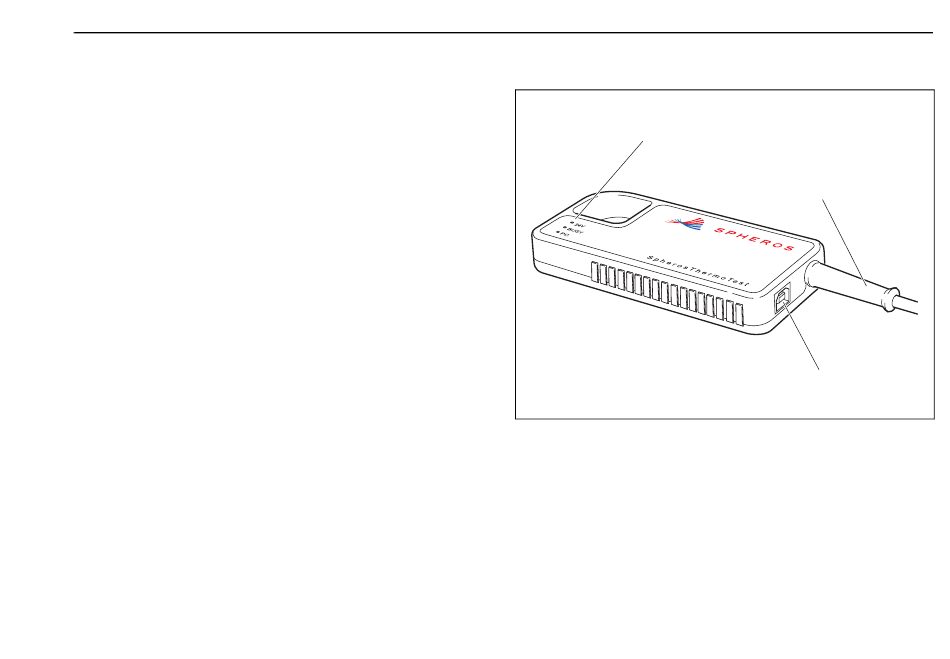

Status-LEDs
Baureihe Thermo S verfügen bereits über einen entsprechenden
Anschluss. Bitte verbinden Sie die beiden Stecker bis sie hörbar ver-
rasten. Für alle anderen Geräte verwenden Sie bitte den mitgelieferten
Anschlusskabel (ca. 3m)
Adapterkabelbaum. Beachten Sie hierbei, dass Sie weiterhin zusätzlich
auch die bestehenden Adapter benutzen müssen.
Das Gerät hat einen Full-Speed-USB-2.0-Anschluss. Dieser Anschluss
ist kompatibel mit Hi-Speed-USB-2.0. Das Gerät kann auch an einen
Computer mit USB-1.1-Schnittstelle angeschlossen werden.
Verbinden Sie den Diagnoseadapter über das mitgelieferte
USB-2.0-Kabel mit Ihrem Computer. Vergewissern Sie sich, dass das
verwendete USB-Kabel nicht länger als 2m ist.
Das Gerät arbeitet neben der USB-Versorgung mit einer Fahrzeug-
Bordnetzspannung von 9 - 36V. Bedenken Sie, dass Ihr Heizgerät meist
USB-Port
erst ab ca. 18V ordnungsgemäß arbeitet und Spannungen größer als
30V Beschädigungen an Ihrem Heizgerät hervorrufen können. Lesen
Sie dazu unbedingt die Bedienungsanleitung Ihres Heizgerätes.
Schließen Sie das Gerät nie an eine Netzsteckdose an! Spannungen
größer als 36V können zur Zerstörung des Diagnoseadapters führen.
Lesen Sie auch die Betriebs- und Wartungsanweisung Ihres Heizge-
rätes!
Unterbrechungen der Stromversorgung als auch der Diagnoseleitung
führen zum Abbruch der Verbindung.
Schließen Sie die Stecker und Kabel nur an dafür vorgesehene Gegen-
stecker und Geräte an!
