KeepGuard KG891 Instruction Book

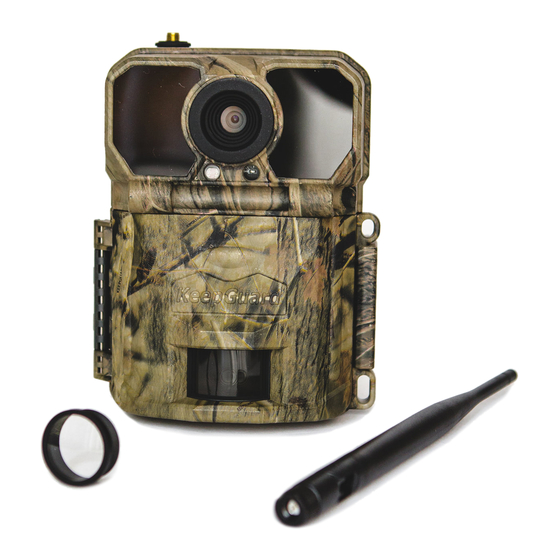

Wildlife scouting cam
Hide thumbs
Table of Contents

Advertisement

Quick Links

Highly Recommended by Outdoor Explorers - KeepGuard Wildlife Scouting Cam
This KeepGuard cam is the best-selling scouting camera which is designed for activity and is resistant against water and snow. It
is equipped with built-in infrared sensor, so that it can be triggered accurately by heat sources, then take high quality pictures or
video. Please refer to the notes below to ensure that you are completely satisfied with this product.
Applicable models：KG891
Contents
KEEPTIME
1
KG Cams Instruction Book
2
3
4
5
6
7
7
8
9-11
12
13-18
19
20
21

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KG891 and is the answer not in the manual?

Questions and answers

Related Manuals for KeepGuard KG891

Summary of Contents for KeepGuard KG891

  • Page 1: Table Of Contents

    KG Cams Instruction Book This KeepGuard cam is the best-selling scouting camera which is designed for activity and is resistant against water and snow. It is equipped with built-in infrared sensor, so that it can be triggered accurately by heat sources, then take high quality pictures or video.

  • Page 2: Quick Start

    Quick Start Move the latches and open the front cover Load 12 lithium AA or alkaline AA batteries Set wireless function by computer software and copy file to SD card Insert the SD card Insert the SIM card Switch to the SETUP Mode Press MENU key Press UP key to select Camera or Video Mode Press RIGHT key to find Wireless Function and set it“ON”...

  • Page 3: Notes Before Use

    Notes Before Use 1. When setting camera parameters, please put camera in Setup mode. 2. Do not set the camera directly from ON to Setup. 3. To replace the battery, SD card, and SIM card, firstly turn camera to OFF model. 4.

  • Page 4: View Drawings

    View Drawings KEEPTIME...

  • Page 5: Camera Overview

    Camera Overview 「Antenna」 SETUP 「ON-OFF Key」 「UP」 「Lens」 「SIM Card Slot」 「IR LED」 「MENU」 「RIGHT」 「LED Indicator」 「LDR」 「OK」 「Display Screen」 「SD Card Slot」 「Latches」 「lock catch」 「PIR」 「Battery Case」 「Front Cover」 KEEPTIME...

  • Page 6: Standard Accessories

    Standard Accessories 1×Belt 1×USB 1×Case 1×Manual Other Accessories 1× Security Case 1×Adapter 1×Micro-Lens / Wide-angel Lens 1×Cradle Head 1×solar panel KEEPTIME...

  • Page 7: Power Supply

    Power Supply After opening the two latches on the right side of the camera, you will see that it has 12 battery slots. For maximum battery life, we recommend using 12 lithium AA or alkaline AA batteries. Please be sure to insert each battery with correct polarity (negative or“flat”end against the long spring of each battery slot).

  • Page 8: Shortcut Keys Description

    Shortcut Keys Description 1.video/camera: switch camera mode to video mode or switch video mode to camera mode. 2.when in Menu or preview image, select settings or play image by one-way circulation. 1.shot: shot images by press RIGHT key, when no SD card inserted, camera will appear caption. 2.when in Menu, it can be used to view each submenu towards the right.

  • Page 9: Software In Pc (Wireless Function)

    Software in PC (Wireless Function) Operation Manual 1. Double click the software, open it, then see MMS and SMTP settings,as the right. MMS and SMTP can only be chose one setting by one time. 2.1 Click MMS setting, enter submenu, this way sends pics to mobile phone by MMSG. 2.2 Click SMTP setting, enter submenu, this way sends pics to email address.
  • Page 10 Software in PC (Wireless Function) Operation Manual 1. Click MMS,enter submenu,when in“Auto”,choose“country”and “operator”, when confirm,GPRS Setting and Server Setting have been set defaultly. 2. If in“Auto”mode，you can not find correspoding country and operator, please turn it into“Manual”mode. 3. When in“Manual”mode，please input GPRS Setting and Server Setting manually， Any questions，please inquiry operator for specific parameters.
  • Page 11 Software in PC (Wireless Function) Operation Manual 1. Click SMTP,enter submenu,when in“Auto”,choose“country”and “operator”, when confirm,GPRS Setting and Server Setting have been set defaultly. 2. If in“Auto”mode，you can not find correspoding country and operator, please turn it into“Manual”mode. 3. When in“Manual”mode，please input GPRS Setting and Server Setting manually， Any questions，please inquiry operator for specific parameters.

  • Page 12: Operational Modes

    Operational Modes The cam has three basic operational modes: 「OFF」, 「ON」 and 「SETUP」 ●「OFF 」Mode When cam in OFF mode, you can do the following: • replacing the SD card or batteries • connecting cam with other device by USB port ●「ON」Mode Once in ON mode no manual controls are needed or possible (the control keys have no effect).

  • Page 13: Settings

    Settings Set Clock Press OK and use UP/DOWN keys ( to change the setting ) and LEFT/RIGHT keys ( to move to the next field ) to set the Clock hour ( 24-hr format only, “00”=midnight,“12”=noon) and minute, and then (on the lower row ),the year,month and date.
  • Page 14 Settings Capture Number Selects how many photos are taken in sequence per trigger in Camera mode. This setting affects photos taken in Field Capture Number Scan mode as well. Exit MENU Video Size 640*360 Selects video resolution (in pixels per frame). Higher resolution produces better quality videos, but creates larger Video Size 1280*720...
  • Page 15 Settings Camera Name Allows the user to set a custom name for the camera. Useful for ID purposes when multiple cameras are setup, since each Camera Name Input camera will imprint its name on all photos (but not videos) it captures.
  • Page 16 Settings Time Period Set Press OK and use UP/DOWN keys ( to change the setting ) and LEFT/RIGHT keys ( to move to the next field ) to set time. Once all settings are made, press OK to save. Time Period Set Note: two time blocks can not appear overlap section, or you will not set it successfully.
  • Page 17 Settings Language Selects user's preferred language from all nine languages. English Language Exit MENU Format SD Card Deletes (erases) all files stored on a card to prepare it for reuse. Always format a card that has been previously used in other devices.

  • Page 18: Settings

    Settings Version Version KG890 170320A Exit MENU KEEPTIME...

  • Page 19: Mounting And Positioning

    MOUNTING and POSITIONING Mounting Optimum height：5-6.5 inch（1.5-2 m） Optimum distance：60inch（9m）- 10inch（3m） There are two ways to mount cam: using the provided adjustable web belt, or the tripod socket. •Using the adjustable web belt: Push one end of the belt through the two brackets on the back of cam. Thread the end of the strap through the buckle.

  • Page 20: Specification

    Specification Model KG891 Lens f=7.36mm F/NO:3.2 FOV=55°; Auto IR-Cut-Remove (at night)；Support micro lens: 450mm Trigger Time <0.3s Mode Camera; Video; Dual Image Size 3MP;8MP;16MP Capture Number Video Size 640x360; 1280x720 Video Length 5s-60s Camera Name Input Interval 1s-60m Coordinate Input ON;...

  • Page 21: Warranty Card

    Warranty Card Warranty Warranty State Model During warranty, hardware failure occurring, which Serial No caused by product itself, we will provide free Date of Purchase maintenance service for the customer. Free warranty is for the first year. If there is a need for repair, you Your Name should offer this warranty card, please take care of this card.
  • Page 23 户外探险者强烈推荐 ------Keepguard打猎相机 使用说明书 这款Keepguard户外相机是目前最畅销的，它为户外探索活动设计了防水和防雪功能。它内置了红外感应器，可以精准地感应到范围内的任何 热量体，拍出高品质的照片和视频。同时这款相机采用的是最新的3G模块，反应灵敏，感应速度快，且传输速度一流。详情请参考本手册下面 的注释和说明。 目录 快速启动 使用前注意事项 草图预览 相机预览 标配 电池和SD卡SIM卡的安装 快捷键 电脑配置软件 9-11 操作模式 设置 13-18 安装和定位 规格参数 保修卡 适用机型：KG891 KEEPTIME...
  • Page 24 快速操作流程 → 打开扣柄，打开前壳 → 打开电池仓并放入十二节锂电池或者碱性干电池 → 打开电脑配置软件，设置好无线功能参数，并将设置好的文件拷到SD卡里 → 将SD卡和SIM卡插入相机 → 将相机切换到SETUP模式，这时屏幕上会显示“设置”，表示相机已经按照你的要求设置好了无线功能 → 按下菜单按钮, 按上下键选择相应模式 → 按左右键设置其它参数 → 按右键，找到无线功能，并将其设置到ON模式 → 将相机从SETUP切换到ON模式，相机开始工作 KEEPTIME...

  • Page 25: 使用前注意事项

    使用前注意事项 1.设置相机参数时，请将相机拨到Setup模式下。 2.不可将相机从ON档位直接拨到Setup档位。 3.更换电池，SD卡和电话卡时，需先将相机拨到OFF档位。 4.指示灯颜色变化 1）更新软件时，指示灯闪绿色。 2）开机或者准备工作时，指示灯闪红色。 3）低电量时，指示灯闪蓝色。 4）长时间待机时，指示灯闪紫色。 5.电池需用干电池，不可以使用充电电池。 6.SD卡插入相机时，需确保SD卡在非保护状态。 7.使用外部电源时，请注意电压是否合适。 8.长时间不用相机时，将电池取下，以免电池漏液，腐蚀相机。 9.相机不可直接浸泡在水中，不可置于强酸强碱的环境下。 10.手指不可按压菲涅尔透镜。 11.保持镜头和电池仓的清洁。 12.不可用尖锐硬物攻击屏幕等。 KEEPTIME...

  • Page 26: 草图预览

    草图预览 KEEPTIME...

  • Page 27: 相机预览

    外观及按键说明 「天线」 「开关键」 SETUP 「上键」 「镜头」 「SIM 卡槽」 「LED灯」 「菜单」 「右键」 「LED指示灯」 「确认键」 「关敏电阻」 「显示屏」 「SD 卡槽」 「扣柄」 「锁眼」 「红外传感器」 「电池仓」 「前盖」 KEEPTIME...
  • Page 28 标配 1×绑带 1×USB线 1×包装盒 1×说明书 选配 1× 铁壳 1×适配器 1×微距镜头/广角镜头 1×云台 1×太阳能电池板 KEEPTIME...

  • Page 29: 电池和Sd卡Sim卡的安装

    电池的安装 在打开两个扣柄之后，您会在相机的右边看到十二节电池槽。为 了使电池寿命最大化，我们建议使用十二节锂电池或碱性干电池。 放入电池时，请确保电池的正负极放置正确。 SD卡和SIM卡的安装 开始操作相机前请插入SD卡，储存卡最大容量支持64GB。 在插入SD卡和SIM卡前，请确保相机是处于OFF模式。 64GB KEEPTIME...

  • Page 30: 快捷键

    快捷键 1.切换模式: 从相机模式切换到视频模式，或者从视频模式切换到相机模式。 2.在菜单键界面时，可以选择子菜单里的具体设置参数，在回放照片时，可用于单向循环回放照片。 1.拍照：短按右键可直接拍照，长按住右键超过1秒，相机拍照并且屏幕中间会弹出一个对话框，按上键选择“是“，所拍 照片会发送到你的手机或者邮箱。 2.处于菜单界面时，可向右选择子菜单。 3.发送照片：按OK键回放照片时，然后长按住右键超过1秒，屏幕中间会弹出一个对话框，按上键选择“是”，当前查看的 照片就会发送到你的手机或者邮箱。 1.回放: 按OK键，可直接回放图片或视频。 2.设置参数时，可按OK键，确认所选设置。 1.按M键，可进入菜单设置界面。 2.处于菜单界面时，可向左查看子菜单。 3.处于菜单界面时，长按M键超过1秒，可回到主界面。 KEEPTIME...

  • Page 31: 电脑配置软件

    电脑配置软件（无线功能） 操作指南 1. 电脑端双击软件图标，打开软件，可看到供选择的MMS设置和SMTP设置，如右图。MMS和 SMTP只能选择其中一个设置。 2.1 单击MMS，进入子菜单，此可将所拍照片通过彩信的形式发送至手机。 2.2 单击SMTP，进入子菜单，此设置可将所拍照片通过邮件的形式发送至邮箱。 3. MMS和SMTP设置完成后，生成文件名为“NET.CFG”。将这个文件拷贝到SD卡里，插入 相机，把相机拨到SETUP模式，这时，屏幕上弹出一个提示框“设置”，这表示相机已经读取 了这个文件。 KG891_SETTING_TOOLS_version01.01.01EXE 4. 相机按Menu键，找到”无线设置“并拨到”打开“模式。返回主菜单后，长按右键超过2秒， 松开后，屏幕上弹出一个提示框“发送图片”，选择“是”，便将所拍图片发送出去。 注意： 1. 处于主菜单界面时，按键盘上的“ESC”可直接退出并关闭软件。 2. 发送照片前，检查并确认相机设置里的无线功能是开启的状态。 KEEPTIME...
  • Page 32 电脑配置软件（无线功能） 操作指南 1. 单击MMS，进入子菜单，在”Auto”模式下，选择“国家”及“运营商”，选定后，GPRS Setting 和 Server Setting已经由后台默认设置。 2. 如果在“Auto”模式下，找不到对应国家的运营商资料，就需用“Manual”模式。 3. “Manual”模式下，需手动填上GPRS Setting 和 Server Setting，如有疑问，可询问运营 商具体参数。GPRS Setting中，APN为必填项。 4. 输入电话和邮箱地址，即可将图片发送到手机和邮箱，需消耗彩信数。所有参数设置完成后， 点击路径框的省略号按钮，可以选择文件的保存路径。 5. 完成设置后，按“Generate” 保存设置并生成文件“NET.CFG”。按“Exit”退出子菜单， 回到主菜单，且不保存设置。 注意： 1. GPRS Setting中，APN为必填项，Account 和 Password因运营商不同，有些需输入，有 些不需输入。 KEEPTIME...
  • Page 33 电脑配置软件（无线功能） 操作指南 1. 单击SMTP，进入子菜单，在”Auto”模式下，选择“国家”及“运营商”，选定后，GPRS Setting 和 Server Setting已经由后台默认设置。 2. 如果在“Auto”模式下，找不到对应国家的运营商资料，就需用“Manual”模式。 3. “Manual”模式下，需手动填上GPRS Setting 和 Server Setting，如有疑问，可询问运营 商具体参数。GPRS Setting中，APN为必填项。 4. 输入邮箱地址，即可将图片发送到邮箱，消耗流量。所有参数设置完成后，点击路径框的省 略号按钮，可以选择文件的保存路径。 5. 完成设置后，按“Generate” 保存设置并生成文件“NET.CFG”。按“Exit”退出子菜单， 回到主菜单，且不保存设置。 注意： 1. GPRS Setting中，APN为必填项，Account 和 Password因运营商不同，有些需输入，有 些不需输入。 2. 如果AUTO设置工作异常，请尝试MANUAL方式。 KEEPTIME...

  • Page 34: 操作模式

    操作模式 相机有三个基础操作模式 ●OFF模式 当相机在OFF模式下，您可以从事以下操作： •更换SD卡或者电池 •通过USB插口连接其他设备 ●ON模式 一旦ON 模式启动，不可再进行手动设置（控制键没有效果），这款户外无线机可根据您当前的设置要求，红外感应器所覆盖的范围内 感应到有热量体活动时会自动进行拍照或者录像。 ●SETUP模式 在SETUP模式下，可以检查或者更改相机设置。将开关键拨到SETUP模式，显示点亮，菜单出现，检查设置及回放的预览。 录像分辨率 录像时长 图像分辨率 拍摄照片数量 录音打开 3G信号 0000/0888 相机模式 720P 摄像模式 时间戳 定时扫描 SD卡已装载 电池电量 KEEPTIME...
  • Page 35 设置 Set Clock 按下OK键，使用上下键和左右键（移动到下一个选项）设置小 时（24小时制，“00”=午夜“12”=中午）和分钟，接下来设 时间 置年月日，一旦所有设置完成，按下OK键保存。 Exit MENU Mode Camera 三种选择模式，相机模式，视频模式，“双模式”=相机+录像。 模式 Video Dual Exit MENU Image Size 3百万到1千6百万像素的照片可供选择。高的分辨率会产生高质 量的照片，但是也会占用较大的储存卡空间。 图片像素 Exit MENU KEEPTIME...
  • Page 36 设置 Capture Number 相机模式下每次被触动时，连拍张数 抓拍数量 Exit MENU Video Size 640*360 选择视频的像素（每帧像素）。高像素将会产生高品质的影片， 录像尺寸 但是将会占用储存卡的较大空间。 1280*720 Exit MENU Video Length 设置所拍视频的长度。10s是默认参数。视频长度设置5s-60s之 间。 录像长度 Exit MENU KEEPTIME...
  • Page 37 设置 Camera Name 相机允许自定义名称。相机名称的目的是为了客户方便区分相 机。 相机名称 Input Exit MENU Interval 拍照间隔是设置每张照片的间隔时间，当相机被首次触发后， 需要等待间隔时间，然后在拍第二张。当目标物持续停留在感 间隔 应范围内时，设置间隔可以有效的防止储存卡快速满荷。 Exit MENU Coordinate Input 使用者可以进入设置菜单中的“输入当地的经纬度坐标”，这 个数据将会被嵌入到文件中保存在储存卡中。 坐标输入 Exit MENU KEEPTIME...
  • Page 38 设置 Time Period Set 按下OK键使用上下键（改变设置）和左右键设置时间。一旦所 有设置完成，按下OK键保存。 工作区间设置 注意：两个时间不可以重叠，出现重叠时，相机弹出提示框，所设时间段 无效。 例如: A 8:00-12:00 B 13:00-23:00 Exit MENU Time Scan 定时扫描模式开/关，当开启时，定时扫描的时间区间内，即使 不会被触发，相机也将自动拍照。这个可以防止相机感应不到 定时扫描 远距离的目标物时而导致的错过。用户可以设置开始和结束时 间,以及每张照片/视频之间的间隔时间。 Exit MENU Wirless 无线功能的开启或者关闭，当想发送图片到手机或者邮箱时， 请开启此选项。 无线 Exit MENU KEEPTIME...
  • Page 39 设置 Language 从九国语言中选择使用者所需的语言。 English 语言 Exit MENU Format SD Card 清除所有储存文件以备循环使用，请将其他机子上使用过的SD SD卡格式化 Execute 卡格式化，注意保存好所需的文件。 Exit MENU Default Settings 选择执行键，并按下OK键将所有的参数恢复默认设置。 默认设置 Execute Exit MENU KEEPTIME...
  • Page 40 设置 Version 版本号 KG890 170320A Exit MENU KEEPTIME...

  • Page 41: 安装和定位

    安装和定位 安装 最佳高度：5-6.5 英尺（1.5-2 米） 最佳距离：60英尺（9米）- 10 英尺（3米） 有两种方法可以安装相机：使用提供的可调节绑带或者三脚架。 •使用可调节的绑带：把带子的一端通过相机外部的两个括口，穿好后用扣系紧，把绑带紧紧地系到树干上，确保其不会脱落 。 •使用三脚架：通过相机底部的三角安装好相机。 感应角度和距离测试 测试相机是否可以有效的感应您所选择的区域，我们建议进行相机的感应角度和距离测试。测试： •相机开关键处于SETUP模式下。 •在相机感应的范围内做几个您期望的游戏或者主题。尝试从相机的不同角度和距离开始测试。 •如果LED情景指示灯闪烁，表明相机可以感应到。 这项测试的结果可以帮助您更好的选择安装相机的地点，相机的高度应该和所拍摄的动物的高度相适应，总的来说，3到6英尺是最好 的选择。你可以避免由于温度和运动障碍或者附近的树木或者东西擦过时的相机无法对准红外感应器所感应到的热源。 KEEPTIME...

  • Page 42: 规格参数

    规格参数 参数 KG891 镜头 f=7.36mm F/NO:3.2 FOV=55°; Auto IR-Cut-Remove (at night)；Support micro lens: 450mm 感应速度 <0.3 秒 模式 相机; 录像; 双模式 图片尺寸 3MP;8MP;16MP 抓拍张数 录像尺寸 640x360; 1280x720; 录像长度 5秒-60秒 相机名称 Input 间隔 1秒-60分钟 坐标输入 开; 关 时间戳记 开启 工作区间 开; 关...

  • Page 43: 保修卡

    保修卡 Warranty保修卡 保修说明 型号 在保修期间，硬件发生故障，产品本身造成的，我们将为 机身号 客户提供免费的维修服务。免费保修期为一年。如果有需 购买日期 要修理的，需提供这张保修卡，请保管好此保修卡。 客户姓名 客户地址 客户电话 KEEPTIME...
