Nun sind alle Einstellungen der Software vorgenommen worden, um eine Verbindung
herzustellen.
•
•
Anschließend wird eine Übertragungsrate mit dem Modem auf der Anlagenseite
ausgehandelt. Ein Tonmuster mit verschiedenen Frequenzen wird hierbei hörbar.
Ist die Telefonverbindung erfolgreich hergestellt worden, so wird dies durch das
Aufleuchten der Statusanzeigen mit der Bezeichnung CD (Carrier Detect =
Trägersignal erkannt) an beiden Modems signalisiert.
Sind auf der Anlagenseite das Modem und der Frequenzumrichter gemäß
installiert, so werden nun die Parameterinformationen des Frequenzumrichters
ausgelesen und mit VPlus auf dem Service-Rechner dargestellt. Während der
Datenübertragung blinken abwechselnd die Statusanzeigen für Senden und
Empfangen der beiden Modems.
Hinweis:
Ist die Fernwartung abgeschlossen, so kann die Modemverbindung mit der
Bediensoftware VPlus wieder getrennt werden.
•
Die Statusanzeigen der Modems erlöschen und ein Zugriff auf den Frequenzumrichter
ist erst nach einer erneuten Einwahl möglich.
11/07
11/07
Die Menüpunkte „Schnittstelle" und „Baudrate" sind für die Konfiguration des
Modem-Betriebs nicht relevant und können unverändert übernommen werden.
Der Menüpunkt TimeOut ist werkseitig auf 500ms eingestellt. Die Einstellung kann
bei Bedarf geändert
Telekommunikationsverbindung angepasst werden.
Das Kontrollkästchen „Modem-Betrieb" aktivieren.
In der Auswahlliste „Modem" das gewünschte Modem auswählen. Die Auswahl
entspricht den im Betriebssystem bekannten und installierten Geräten.
In das Feld „Telefon-Nr." die Rufnummer für den Telefonanschluss des Modems
auf der Anlagenseite eintragen. Die Rufnummer einschließlich Vorwahl und
Durchwahl angeben. Ist das wählende Modem auf der PC-Seite an einer
Telefonanlage angeschlossen, so ist eventuell ein Zeichen zur Amtsholung (in der
Regel „0") erforderlich.
Wurde dieses Zeichen bereits bei der Einstellung der Wahlparameter gemäß
Kapitel 5.3 eingegeben, darf es nicht nochmals in das Feld „Telefon-Nr."
eingetragen werden.
Bediensoftware VPlus
Neueinstellungen wirksam werden.

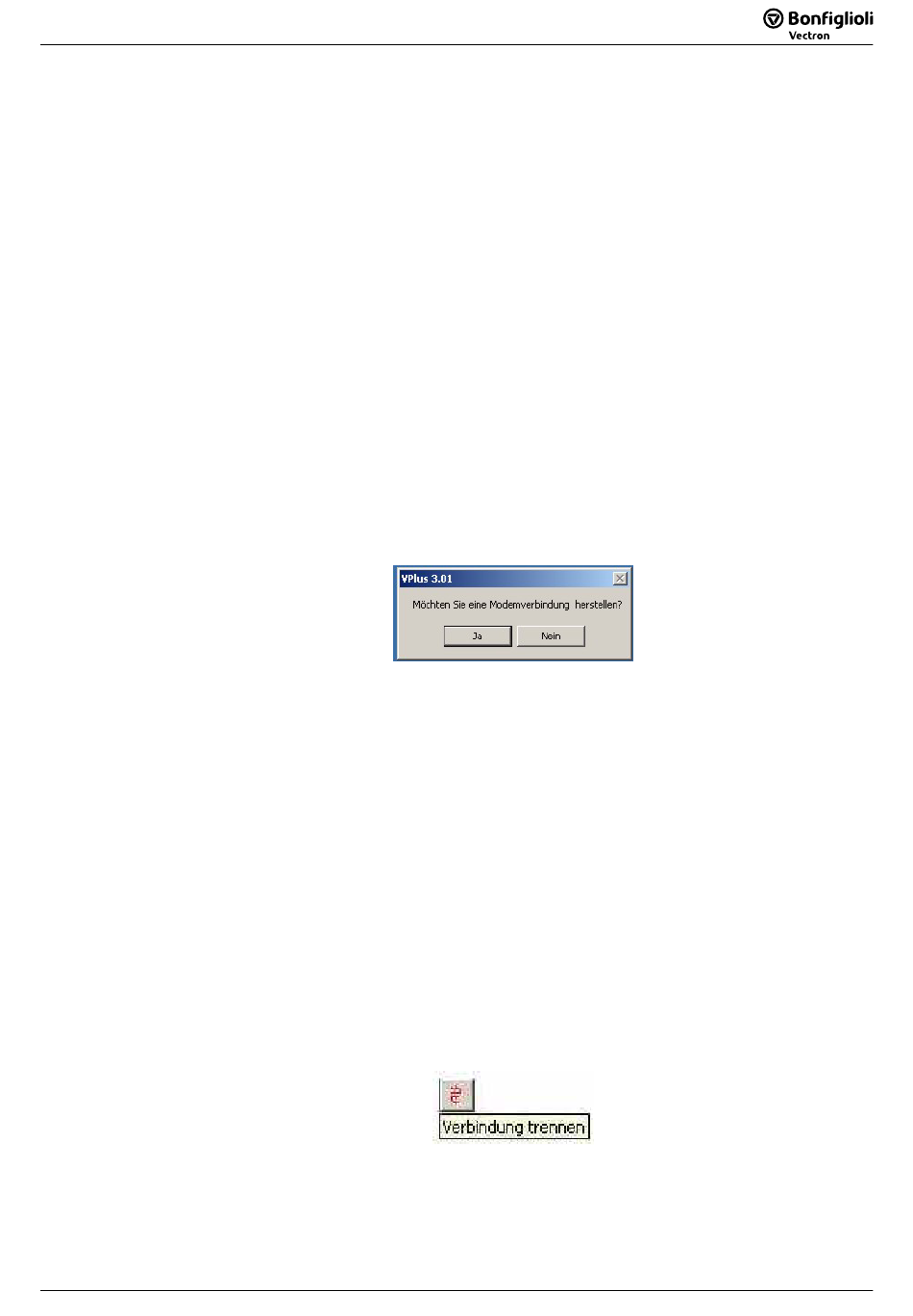

Bei Neustart erscheint nun das unten abgebildete Nachrichtenfenster.
Schaltfläche "Ja" betätigen.
Das Modem wählt die angegebene Telefonnummer.
Detaillierte Angaben zu Anordnung und Bezeichnung Statusanzeigen an
dem Modem
Modem entnommen werden.
Hierzu die unten dargestellte Schaltfläche aus der Menüleiste anklicken.
und an die
schließen und dann
können der entsprechenden Betriebsanleitung für das
Übertragungsqualität
wieder öffnen, damit
Kapitel 4.1
der
die
