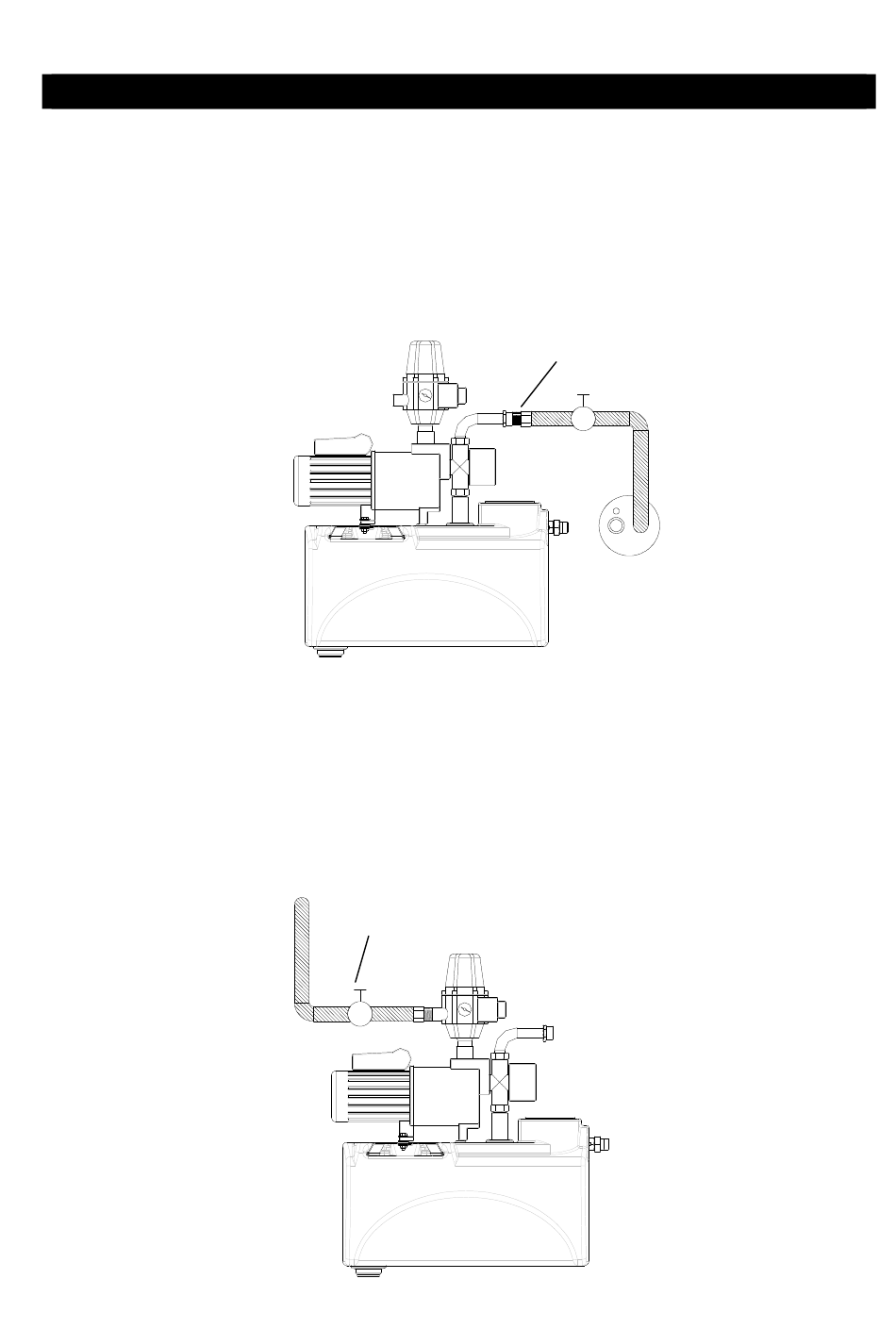

Anschluss Saugleitung

Die 1" Saugleitung wird in einem Leerrohr stetig steigend, ohne Durchbiegungen zum Installationsort der
Trinkwassernachspeisung geführt. Ist dies nicht möglich, ist an der höchsten Stelle der Saugleitung ein
Entlüftungsventil zu installieren.
Der Anschluss an das Trinkwasser-Nachspeisemodul erfolgt oberhalb des 3-Wege-Umschaltventils am
1" Panzerschlauch. Die Installation eines Absperrhahnes in der Saugleitung erleichtert eventuelle War-
tungsarbeiten.
4.5

Anschluss Druckleitung

Der Anschluss der Druckleitung erfolgt am Druck- und Strömungswächter. Die weitere Installation zu den
einzelnen Verbrauchern erfolgt bauseits mit handelsüblichem Installationsrohr (kein Kupferrohr verwen-
den). Ein Absperrhahn in der Druckleitung erleichtert eventuelle Wartungsarbeiten.
mail@graf.info
www.graf.info
4. Montage und Einbau
Druckleitung 1"
8 / 45
Saugleitung 1" AG
Mauerdurchführung
