4. Montage und Einbau
4.6

Anschluss Schwimmerschalter

Das Schwimmerschalterkabel wird vom Erdtank durch das Leerrohr zur Trinkwasser-Nachspeisemodul
verlegt, der Spezial-Doppelstecker wird in eine 230 V - Steckdose eingesteckt. An diesem Doppelstecker
wird das 3-Wege-Ventil angeschlossen.

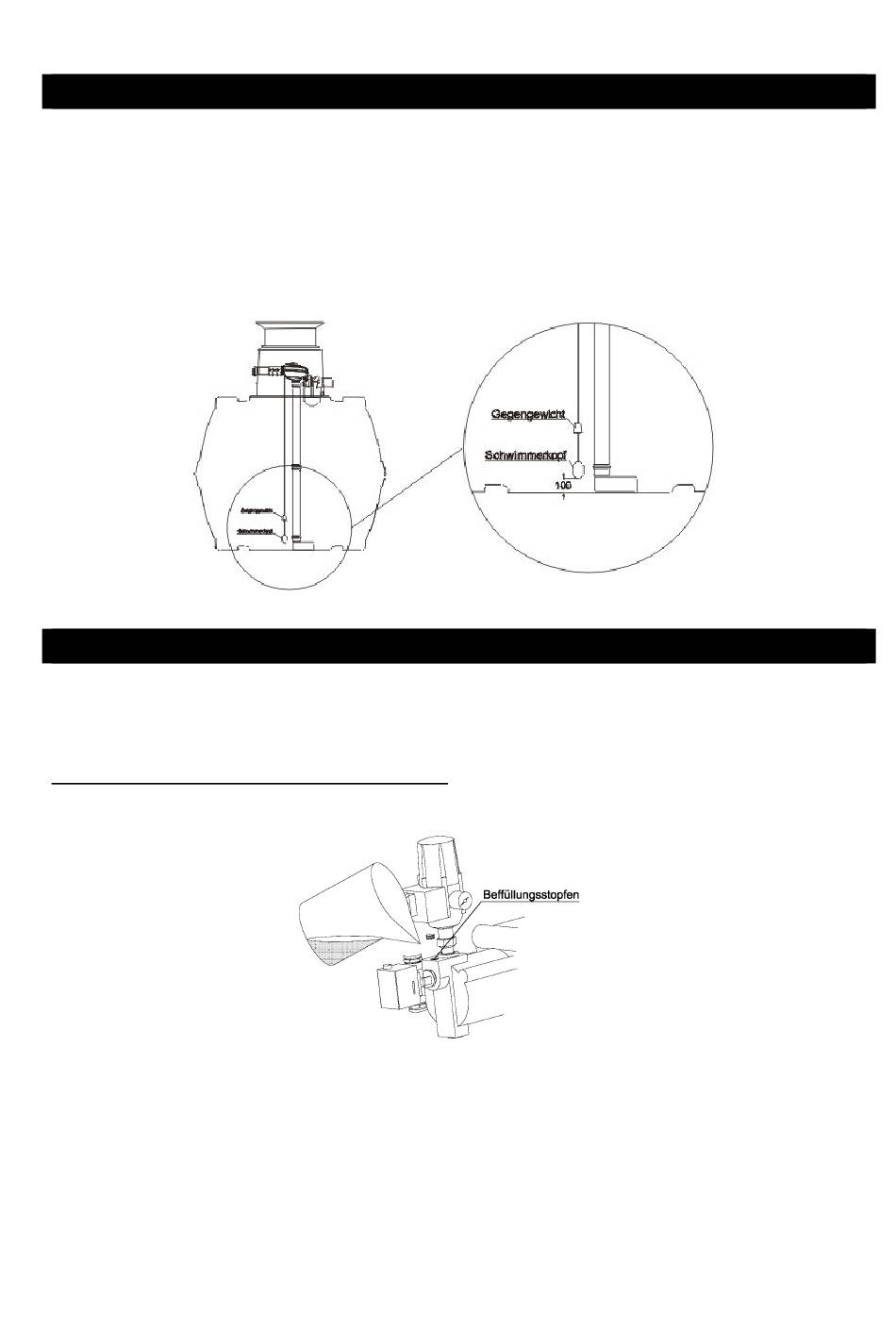

Der Schwimmerschalter ist im Behälter so zu fixieren, dass der Schwimmerkopf im gestreckten Zustand
ca. 10 – 15 cm über dem Tankboden schwebt, das gelbe Gegengewicht ist ca. 20 cm oberhalb des
Schwimmerkopfes zu positionieren.

5. Inbetriebnahme

Vor Inbetriebnahme der Anlage müssen alle zu- und abführenden Leitungen durchgespült werden. Teil-
chen > 2 mm können zu schweren Schäden an der Pumpe und anderer Bauteile führen.
Nehmen Sie die Pumpe niemals trocken in Betrieb!
Schrauben Sie den Einfüllstutzen am Pumpengehäuse auf und füllen Sie den Pumpenkörper mit Wasser.
Anschließend wird die Saugleitung ebenfalls mit Wasser befüllt. Hierzu wird am Zisternen-seitigen Ende
ein Schlauch an die Saugleitung (Saugkorb entfernen) angeschlossen und ein Verbraucher im Haus geöff-
net. Stellen Sie sicher, dass das rote 3-Wege-Ventil auf Automatik [A] steht. Durch Öffnen des Zulaufven-
tils am Befüllschlauch die gesamte Anlage befüllen, bis am geöffneten Verbraucher Wasser blasenfrei
austritt. Mit dieser Vorgehensweise wird die Anlage zuverlässig entlüftet und ist sofort betriebsbereit. Jetzt
den Netzstecker der Controlmatic in eine Steckdose (230 V / Absicherung 16 A träge) einstecken, die An-
lage läuft sofort an. Sollte die Pumpe nicht anlaufen bzw. nach kurzer Zeit wieder ausgehen ist der „Reset
Knopf" am Controlmatic zu drücken. Dieser Vorgang ist so lange zu wiederholen, bis am Verbraucher das
Wasser blasenfrei austritt, anschließend den Verbraucher schließen, die Pumpe erreicht ihren maximalen
Druck und schaltet automatisch ab.
9 / 45
