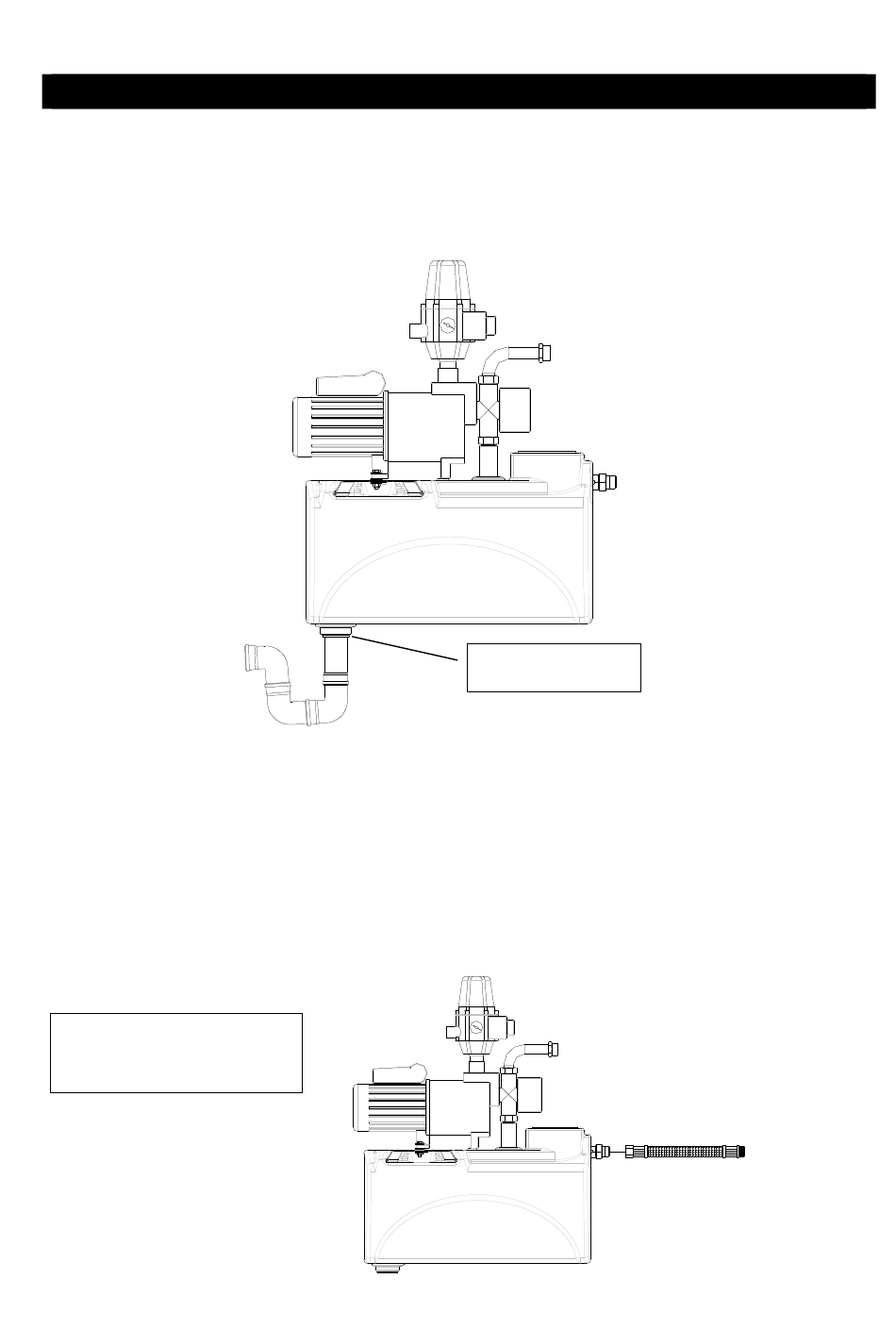

4.2 Anschluss Notüberlauf
Der Notüberlauf wird mit handelsüblichem DN 50 Rohren hergestellt und an das Abwassernetz ange-
schlossen. Wir empfehlen den Notüberlauf mittels 86° HT-Bögen zu einem Siphon auszubilden. Die Anlage
darf nur in Räumen mit Bodenablauf eingebaut werden, da bei einem Störfall Wasser aus der Anlage aus-
treten kann.
Im Normalbetrieb tritt kein Wasser aus.
4.3

Trinkwasseranschluss

Zur Verbindung des Schwimmerventils mit dem Trinkwassernetz empfehlen wir die Installation mit einem
¾" Panzerschlauch. Beim Anschließen der Frischwasserzuleitung muss ein verdrehen des Ventils
unbedingt verhindert werden, da eine einwandfreie Funktion ansonsten nicht gewährleistet ist. Ein
zusätzliches Absperrventil erleichtert zukünftige Wartungsarbeiten.
Vor der Installation muss die Trinkwasserleitung gut durchgespült werden. Ein bauseits zu montierender
Feinfilter garantiert eine langfristige Funktion des Schwimmerventils und des 3-Wege-Umschaltventils.
Achtung:
Leitungsdruck Stadtnetz
max. 0,3 – 4,5 bar!
mail@graf.info
www.graf.info
4. Montage und Einbau
Anschluss Notüberlauf
DN 50
7 / 45
Trinkwasser ¾" AG
