4. Montage und Einbau

Die GRAF Trinkwasser-Nachspeisemodul aus der Transportverpackung nehmen, im gleichen Karton be-
findet sich auch das Zubehör. Die gesamte Anlage sofort auf eventuelle Beschädigungen überprüfen. Be-
schädigungen müssen vor der Montage gemeldet werden.
4.1

Wandmontage

Die GRAF Trinkwasser-Nachspeisemodul ist zur Aufhängung (oberhalb der Rückstauebene) in frostge-
schützten, überflutungssicheren und trockenen Räumen vorgesehen.
Bei der Standortwahl ist zu berücksichtigen, dass für eventuelle Einstell- und Wartungsarbeiten oberhalb
der Anlage noch ca. 50 cm Platz zur Verfügung stehen muss. Die vorgesehene Wand muss geeignet sein,
das Anlagengewicht, im gefüllten Zustand von ca. 40 kg, zu tragen.

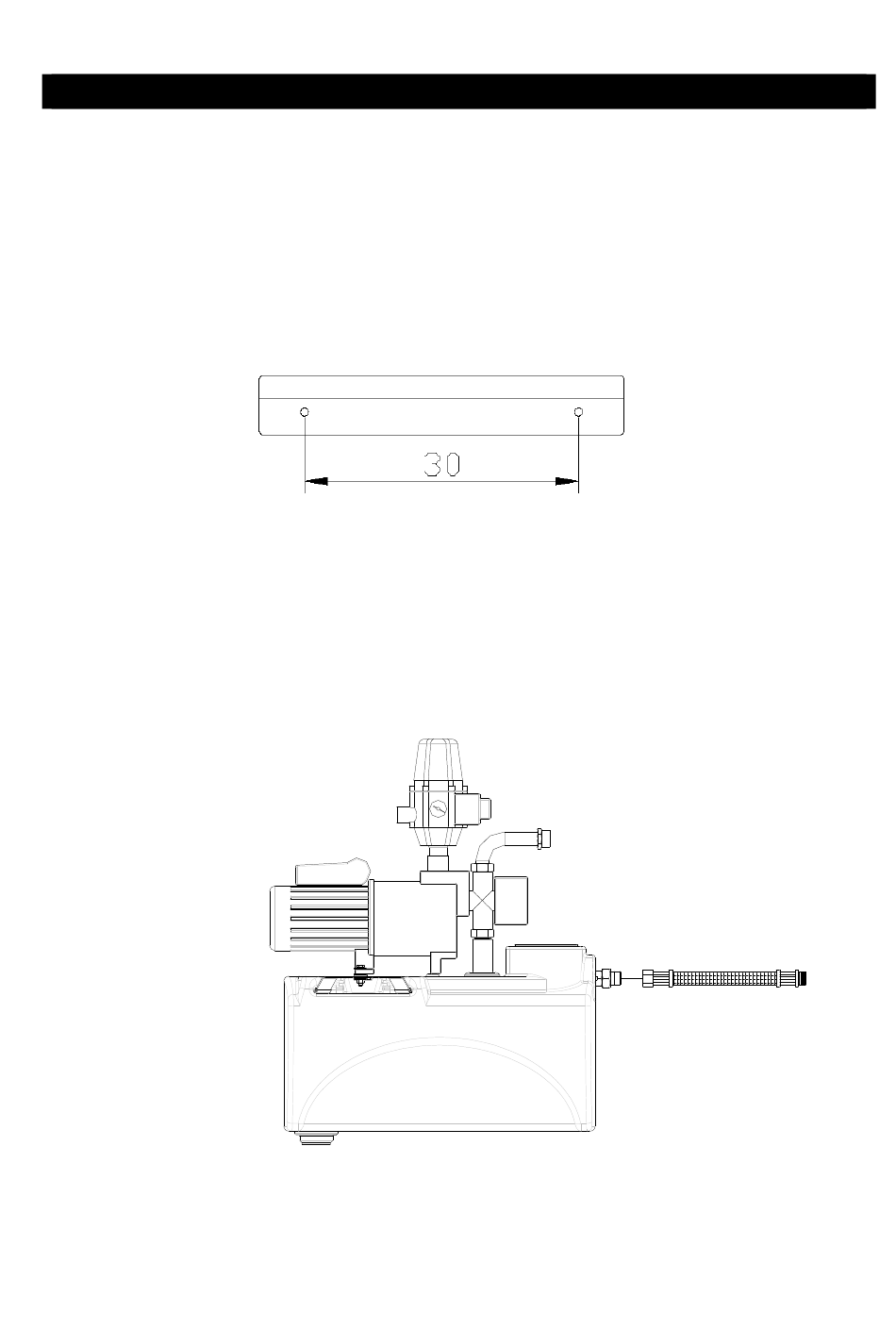

Haltewinkel
Die zu bohrenden Punkte laut Bohrbild an der gewünschten Wand einzeichnen (der Winkel kann als
Schablone genutzt werden) und mit einem 10er Bohrer die Befestigungslöcher mit einer Tiefe von ca.
60 mm bohren. Die beiliegenden Dübel einsetzen und den Haltewinkel mit den Schrauben befestigen. Es
ist unbedingt darauf zu achten, dass der Winkel waagerecht montiert wird. Die vier selbstklebenden Gum-
mipuffer vor dem Einhängen der Trinkwasser-Nachspeisemodul an der Rückseite in die äußeren Ecken
einkleben. Anschließend wird die Trinkwasser-Nachspeisemodul eingehängt.
