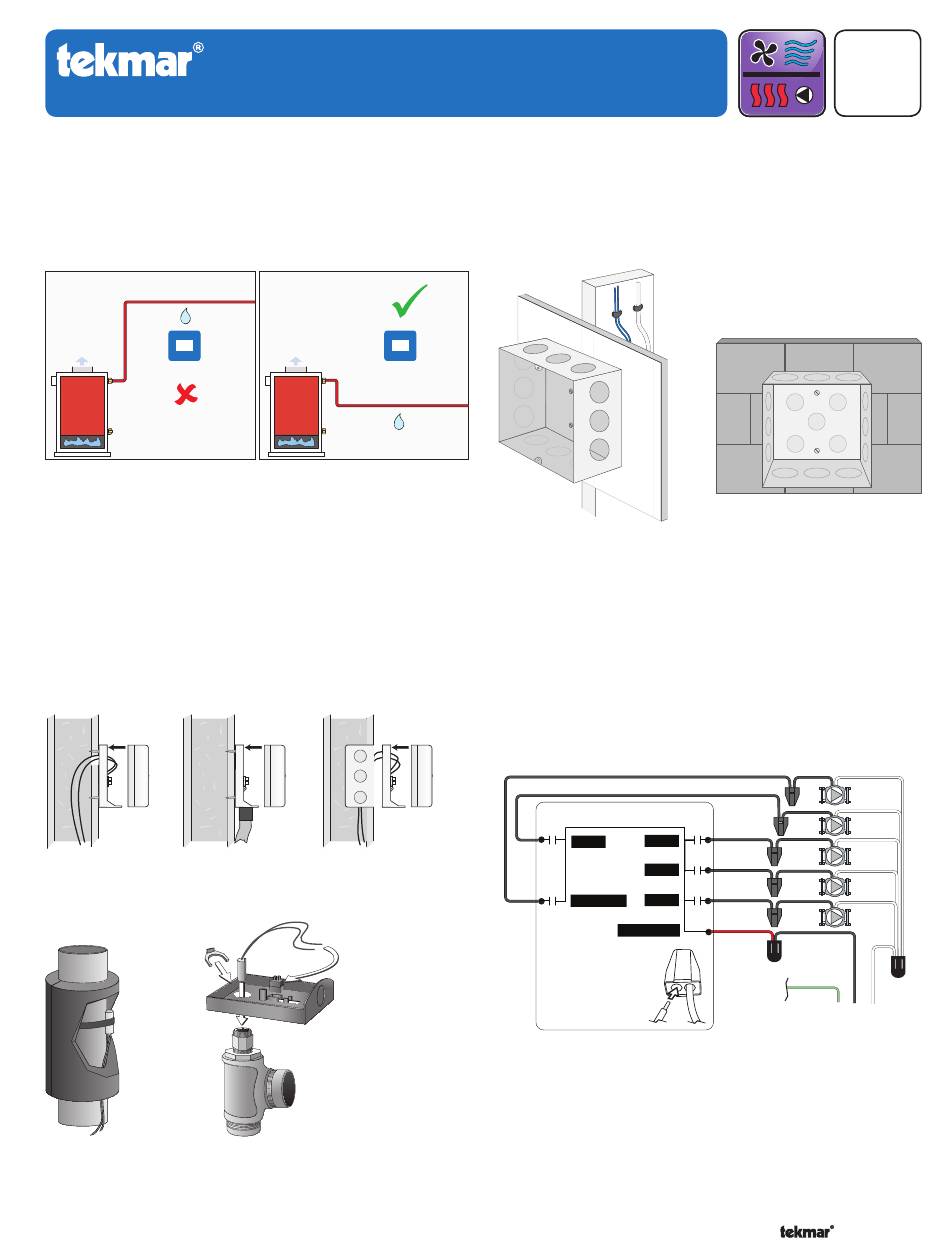

Quick Setup Guide
tekmarNet
2 House Control 401
®
1. Location
401
3. Install Sensors
Outdoor Sensor
Sensor with rear
Sensor with bottom
entry wiring
entry wiring
Pipe Sensors
Retaining Clip
A Watts Water Technologies Company
401
Sensor mounted onto
2" x 4" electrical box
Universal
Sensor 082
Sensor Well
2. Install Junction Box
4. Line Voltage Wiring
Back of
House Control 401
401
Zone 4
DHW Pump
Pump Power
Strip wires 1/2 inch
(13 mm). Installed
wires are not removable.
12-18 AWG
1
HVAC Systems
OR
(black)
(black)
Zone 3
(black)
Zone 2
(black)
Zone 1
(black)
(red)
L
to pump
grounds
© 2014
401_Q
02/14
Replaces: 01/14
DHW
Zone 4
Zone 3
Zone 2
Zone 1
N
G L
N
115 V (ac)
401_Q - 02/14
