Burkert 6240 Operating Instructions Manual

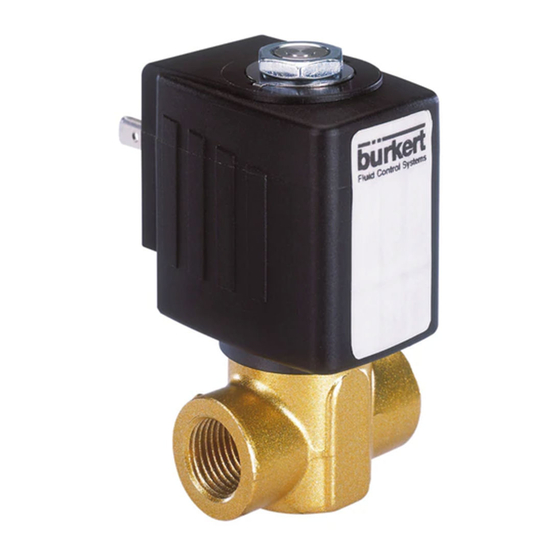

2/2 way servo solenoid valve
Hide thumbs
Also See for 6240:
- Operating instructions manual (13 pages) ,
- Operating instructions manual (22 pages)
Subscribe to Our Youtube Channel
Related Manuals for Burkert 6240
Summary of Contents for Burkert 6240
- Page 1 Type 6240 2/2 way servo solenoid valve 2/2-Wege-Servo-Magnetventil Électrovanne servo-commandée à 2/2 voies Operating Instructions Bedienungsanleitung Manuel d‘utilisation...
-
Page 2: Intended Use
OperaTing insTrucTiOns inTended use The operating instructions contain important information. Incorrect use of the solenoid valve Type 6240 can be dangerous ▶ Read the operating instructions carefully and follow the safety to people, nearby equipment and the environment. instructions in particular, and also observe the operating ▶... -
Page 3: Basic Safety Instructions
Basic safeTy insTrucTiOns Risk of injury due to malfunction of valves with alternating current (AC). These safety instructions do not make allowance for any contingencies and events which may arise during installation, operation and Sticking core causes coil to overheat, resulting in a malfunction. maintenance. -
Page 4: Warranty
▶ For models with ATEX approval follow the safety instructions in Conformity the ATEX manual. Type 6240 conforms with the EU Directives according to the EU Dec- ▶ The general rules of technology apply to application planning laration of Conformity (if applicable). -
Page 5: Application Conditions
Application conditions Temperatures for valves with UL/UR approval Media: Neutral gases and liquids, Non-hazardous fluids Hazardous fluids Technical vacuum Fluid –30 ... +140 °C –10 ... +140 °C Ambient temperature: max. +55 °C Ambient –30 ... +55 °C –10 ... +55 °C Permitted medium temperature depending on sealing material: note –10 ... -
Page 6: Circuit Functions
Circuit functions insTallaTiOn Danger! 2 (A) Circuit function A Servo with positive lift Risk of injury from high pressure in the equipment. 1 (P) ▶ Before loosening the lines and valves, turn off the pressure and High-pressure variant: vent the lines. Risk of injury due to electrical shock. - Page 7 Installation of coil Medium leaking through damaged connections. ▶ Do not damage sealing surfaces of the body connections. Warning! Danger due to unsuitable screw connections. ▶ Use compatible screw connections only. Risk of escape of media. When a sticking nut is loosened, medium may escape. →...
- Page 8 Electrical connection of the cable plug Warning! Risk of injury due to electrical shock. ▶ Before reaching into the system, switch off the power supply and secure to prevent reactivation. 4 x 90° ▶ Observe applicable accident prevention and safety regulations for electrical equipment.
-
Page 9: Maintenance & Troubleshooting
Malfunctions Authorized cable plug If malfunctions occur, check If the magnet is not attracting e.g. Type 2508 (or Type 2509) whether Possible causes: • the device has been installed • Short circuit or coil max. 1 Nm according to the instructions, interrupted, •... -
Page 10: Spare Parts
spare parTs TranspOrT, sTOrage, dispOsal Caution! note! Transport damages. Risk of injury and/or damage by the use of incorrect parts. Inadequately protected equipment may be damaged during Incorrect accessories and unsuitable spare parts may cause injuries transport. and damage the device and the surrounding area. ▶... -
Page 11: Die Bedienungsanleitung
Die Bedienungsanleitung enthält wichtige Informationen. Bei nicht bestimmungsgemäßem Einsatz des Magnetventils ▶ Bedienungsanleitung sorgfältig lesen und Hinweise zur Sicherheit Typ 6240 können Gefahren für Personen, Anlagen in der beachten. Umgebung und die Umwelt entstehen. ▶ Bedienungsanleitung muss jedem Benutzer zur Verfügung stehen. -
Page 12: Grundlegende Sicherheitshinweise
grundlegende Verletzungsgefahr durch Funktionsausfall bei Ventilen mit sicherheiTshinweise Wechselspannung (AC). Festsitzender Kern bewirkt Spulenüberhitzung, die zu Funktions- Diese Sicherheitshinweise berücksichtigen keine Zufälligkeiten und ausfall führt. Ereignisse, die bei Montage, Betrieb und Wartung auftreten können. ▶ Arbeitsprozess auf einwandfreie Funktion überwachen. Kurzschlussgefahr und Austritt von Medium durch undichte Verschraubungen. -
Page 13: Gewährleistung
▶ Gehäuse nicht mechanisch belasten. ▶ Bei Ausführungen mit ATEX-Zulassung die Sicherheitshinweise Konformität der ATEX-Anleitung beachten. Das Magnetventil Typ 6240 ist konform zu den EU-Richtlinien ent- ▶ Die allgemeinen Regeln der Technik einhalten. sprechend der EU-Konformitätserklärung (wenn anwendbar). 4.2 Normen Gewährleistung... - Page 14 4.4 Einsatzbedingungen Temperaturen bei Ventilen mit UL/UR-Zulassung Medien: neutrale Gase und Flüssigkeiten, Nicht-gefährliche Medien Gefährliche Medien technisches Vakuum Medium –30 ... +140 °C –10 ... +140 °C Umgebungstemperatur: maximal +55 °C Umgebung –30 ... +55 °C –10 ... +55 °C Medientemperatur in Abhängigkeit vom Dichtwerkstoff: hinWeis –10 ...
-
Page 15: Montage
4.5 Wirkungsweisen MOnTage gefahr 2 (A) Wirkungsweise A Servo mit Zwangsanhebung Verletzungsgefahr durch hohen Druck in der Anlage. 1 (P) ▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten Hochdruckvariante: und Leitungen entlüften. Verletzungsgefahr durch Stromschlag. 2 (A) Wirkungsweise A ▶... - Page 16 Montage der Spule Austritt von Medium durch beschädigte Anschlüsse. ▶ Dichtflächen der Gehäuseanschlüsse nicht beschädigen. Warnung Gefahr durch ungeeignete Verschraubungen. ▶ Nur zueinander passende Verschraubungen verwenden. Verletzungsgefahr durch Mediumsaustritt. Beim Lösen einer festsitzenden Mutter kann Medium austreten. → Rohrleitungen von eventuellen Verschmutzungen reinigen. ▶...
- Page 17 5.2 Elektrischer Anschluss der Mutter Gerätesteckdose Warnung Verletzungsgefahr durch Stromschlag. 4 x 90° ▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschal- ten und vor Wiedereinschalten sichern. ▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen O-Ring für elektrische Geräte beachten. Verdrehsicherung Bei nicht angeschlossenem Schutzleiter besteht die Gefahr eines (Kunststoffring)
-
Page 18: Störungen
Störungen Gerätesteckdose nach DIN EN 175301-803 Form A Bei Störungen überprüfen ob • das Gerät vorschriftsmäßig installiert ist, • der Anschluss ordnungsgemäß ausgeführt ist, max. 1 Nm • das Gerät nicht beschädigt ist, • alle Schrauben angezogen sind, • Spannung und Druck anliegen, Dichtung •... -
Page 19: Transport, Lagerung, Entsorgung
▶ Lagertemperatur –40...+80 °C Bestellen Sie Spule oder Spule Armatur unter Angabe Umweltschäden durch von Medien kontaminierte Geräteteile. der Bestell-Nr. des Geräts ▶ Geltende Entsorgungsvorschriften und Umweltbestimmungen (siehe „Typschild“). einhalten. ▶ Nationale Abfallbeseitigungsvorschriften beachten. Beispiel: Spule für Typ 6240 Bestell-Nr. XXXXXXXX deutsch... -
Page 20: Le Manuel D'utilisation
Manuel d’uTilisaTiOn uTilisaTiOn cOnfOrMe Manuel d’utilisation contiennent des informations importantes. L’utilisation non-conforme du type 6240 peut présenter des ▶ Lire attentivement ce manuel d’utilisation et respecter les dangers pour les personnes, les installations avoisinantes et consignes de sécurité. l’environnement. -
Page 21: Consignes De Sécurité Fondamentales
cOnsignes de sécuriTé Risque de blessure dû à une panne pour les vannes avec tension fOndaMenTales alternative (AC). Un noyau bloqué provoque la surchauffe de la bobine et donc une Ces consignes de sécurité ne tiennent pas compte des hasards et panne. -
Page 22: Garantie Légale
▶ Sur les modèles avec autorisation ATEX, respecter les consignes Conformité de sécurité des instructions ATEX. Le type 6240 est conforme aux directives CE comme stipulé dans la ▶ Les règles générales de la technique sont à appliquer pour l’opé- déclaration de conformité CE. -
Page 23: Conditions D'utilisation
Conditions d’utilisation Températures avec des vannes homologuées UL/UR Fluides: Gaz et liquides neutres, Fluides non dangereux Fluides dangereux Vide technique Fluid –30 ... +140 °C –10 ... +140 °C Température ambiante: max. +55 °C Environnement –30 ... +55 °C –10 ... +55 °C Température admissible du fluide en fonction du matériau du joint : remarque ! –10 ... - Page 24 Fonction insTallaTiOn Danger ! 2 (A) Servocommande avec accentuation Fonction A forcée Risque de blessures avec présence de haute pression dans 1 (P) l’installation. Hochdruckvariante: ▶ Avant de desserrer les tuyauteries et les vannes, coupez la pression et purgez les conduites. 2 (A) Fonction A Risque de choc électrique.
- Page 25 Montage de la bobine Fuite de média due à des raccords endommagés. ▶ Ne pas endommager les surfaces d’étanchéité des raccords du aVertissement ! corps. Danger dû à des raccords à vis inappropriés ! Risque de sortie du fluide. ▶ Utiliser uniquement des raccords à vis adaptés les uns aux autres. Lors du desserrage d’un écrou fixe, du fluide peut s’échapper.
- Page 26 Raccordement électrique du Écrou connecteur Danger ! Risque de choc électrique. 4 x 90° ▶ Avant d’intervenir dans l’appareil ou l’installation, coupez la ten- sion et empêchez toute remise sous tension par inadvertance. ▶ Veuillez respecter les réglementations en vigueur pour les appa- Joint reils électriques en matière de prévention des accidents ainsi Bague en...
-
Page 27: Maintenance, Dépannage
Pannes Connecteur autorisé En présence de pannes, vérifiez : par ex. type 2508 (ou type 2509) • si l‘appareil est installé dans les règles, • si le raccord électrique et fluide est correct, max. 1 Nm • si l‘appareil n‘est pas endommagé, •... -
Page 28: Pièces De Rechange
pièces de rechange TranspOrT, sTOckage, éliMinaTiOn attention ! remarque ! Dommages dus au transport. Risque de blessures, de dommages matériels dus à de mauvaises Les appareils insuffisamment protégés peuvent être endommagés pièces. pendant le transport. De mauvais accessoires ou des pièces de rechange inadaptées ▶... - Page 29 Fax + 49 (0) 7940 - 10 91 448 E-mail: info@de.buerkert.com international address www.burkert.com Manuals and data sheets on the Internet: www.burkert.com Bedienungsanleitungen und Datenblätter im Internet: www.buerkert.de Manuel d'utilisation et fiches techniques sur Internet : www.buerkert.fr © Bürkert Werke GmbH & Co. KG, 2015-2018 Operating Instructions 1806/04_EU-ML_00805591 / Original DE www.burkert.com...
