Scheppach Special Edition HS 720 Translation From Original Manual
Firewood rocker circular saw 380-420v/50 hz 5,20 kw
Hide thumbs
Also See for Special Edition HS 720:
- Instruction manual (88 pages) ,
- Translation from the original instruction manual (56 pages) ,
- Translation from original manual (36 pages)
Related Manuals for Scheppach Special Edition HS 720
Summary of Contents for Scheppach Special Edition HS 720

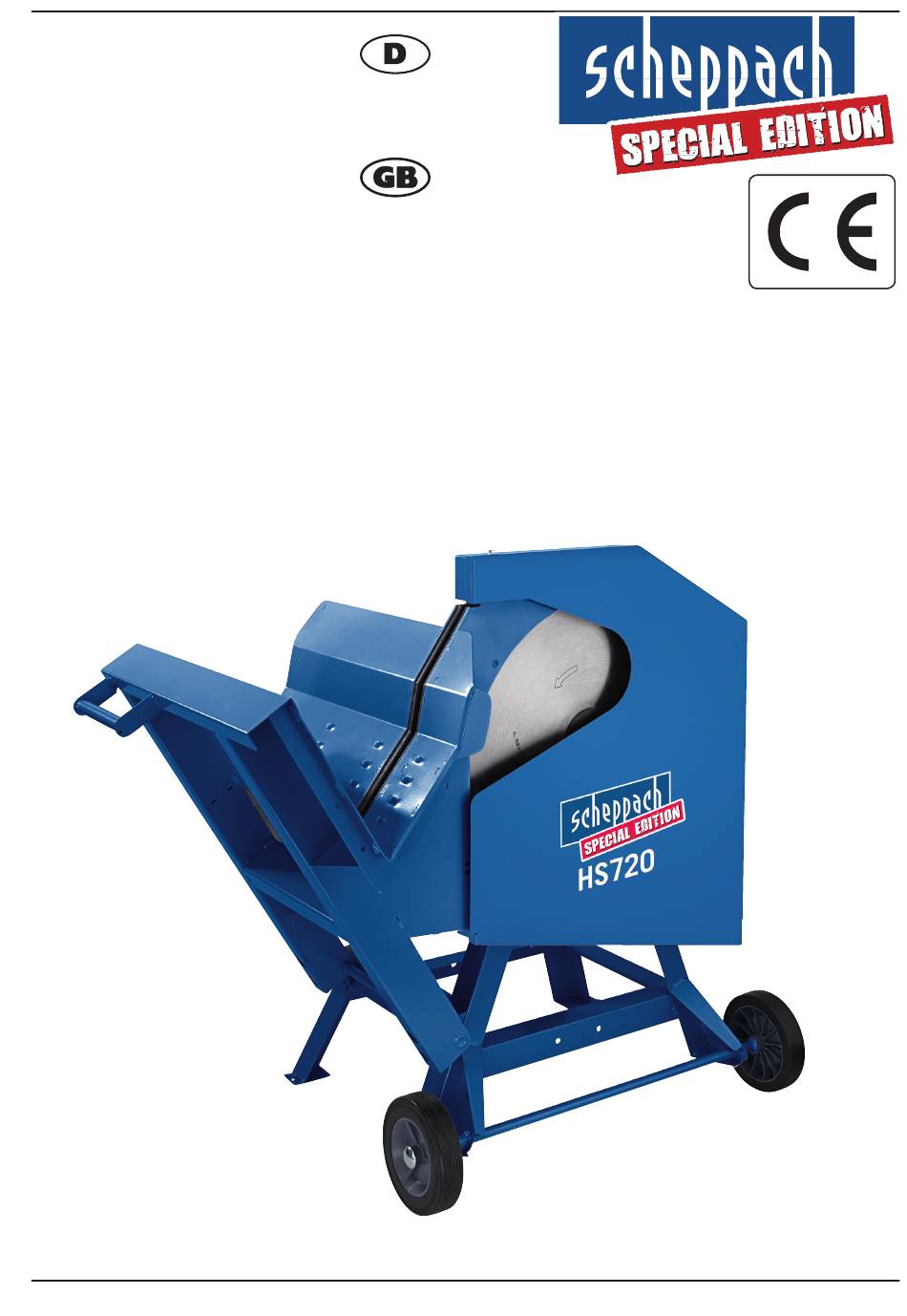

- Page 1 Wippkreissäge Originalbetriebsanleitung Firewood rocker circular saw Translation from original manual HS 720 59051 03902 380-420V / 50 Hz 5,20 kW 04_2012 5905103850...
-
Page 2: Table Of Contents
Hersteller: scheppach, Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 0-89335 Ichenhausen / BRD Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Brennholzkreissäge. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden die an diesem Gerät, oder durch dieses Gerät entstehen bei:... - Page 3 Algemeine Hinweise • Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Bei Beanstandugen muß sofort der Zubringer verständigt werden. • Spätere Reklamationen werden nicht anerkannt. • Überprüfen Sie die Sendung auf Vollständigkeit. • Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut. •...
-
Page 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Die Brennholzkreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Holz konstruiert. • Die Maschine entspricht der gültigen EG Maschinenrichtlinie. • Die Maschine ist für einschichtigen Betrieb ausgelegt, Einschaltdauer S 6 - 40%. • Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 m Länge konstruiert. •... -
Page 5: Technische Daten
Technische Daten HS 720 Baumaße: Gesamtlänge 1270 Gesamtbreite Gesamthöhe 1130 Wippenauflage Sägeblatt Ø max. mm Lehrlaufdr.- Motor 1/min. 1400 Schnittgeschw.- Sägebl. m/sec. Gewicht 81,5 Antrieb: Motor 380-420 / 50Hz Aufnahmeleistung P1 Abgabeleistung P2 3,58 Motordrehzahl 1/min. 1400 Betriebsart S6/40% Nennstrom Arbeitsdaten Schnitthöhe Rundholz... -
Page 6: Transport Der Maschine
Transport der Maschine Wippensperre • Zum Transsport der Wippkreissäge die Wippensperre in Position (1) einrasten. Elektrischer Anschluß • Die Maschine mit CEE-Stecker am Netz anschließen, Zuleitung muß mit 16 A abgesichert sein. • Am Betriebsschalter die Maschine einschalten, der Motor läuft an. •... - Page 7 Motor-Bremseinrichtung Die Bremse bremst den Antriebsmotor der Sägewelle innerhalb 10 s ab. Dauert der Bremsvorgang länger als 10 s. darf die Maschine nicht mehr betrieben werden, da Bremse defekt. Maschine muß unbedingt von der Spannungsversorgung getrennt werden. Mit der Fehlerbehebung darf nur eine Elektrofachkraft beauftragt werden.
-
Page 8: Schaltplan
Schaltplan 400V HS 720 Seite:8... -
Page 9: Inbetriebnahme
Inbetriebnahme • Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise. • Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein. • Umrüst-, Einstell-, Meß- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker ziehen und Stillstand des rotierenden Werkzeuges abwarten. • Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 Meter Länge konstruiert •... -
Page 10: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Str. 69, D-89335 Ichenhausen Daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konstruktion und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägige Bestimmungen nachstehender EG-Richtlinien entspricht. Bei einer Änderung an der Maschine verliert diese Erklärung ihre Gültigkeit. -
Page 11: Günzburger Straße
Manufacturer: Woodster GmbH Günzburger Straße 69 0-89335 Ichenhausen / BRD Dear client, We hope you enjoy your new firewood circular saw and wish you success with it. INFORMATION: The manufacturer of this tool is, according to the current product liability law, not liable for damages caused to or by this tool because of: •incorrect usage, •failure to observe the manual,... - Page 12 •Check if the consignment is complete. •Familiarize yourself with the machine by means of the operating instructions before implementing it. •In case of replacing worn or exchange parts, as for accessories, only use original Scheppach parts. You can obtain exchange parts at the specialized dealer.
-
Page 13: Intended Use
Intended use • The firewood circular saw and the supplied tool is exclusively constructed for the processing of wood. • The machine complies with the valid EG Machines regulation • The machine has only been constructed for one-shift operation. Duty cycle S 6 - 40%. •... -
Page 14: Technical Information
Technical information HS 720 Construction measurements: Total length 1270 Total width Total height 1130 Rocker support Saw blade Ø max. mm Idle - Motor 1/min. 1400 Cutting speed- Saw blade m/sec. Weight 81,5 Power unit: Motor 380-420 / 50Hz Input power P1 Output power P2 3,58 Motor speed... -
Page 15: Transport Of The Machine
Transport of the machine To move the machine, take out the transport handle (1) and to warrant a secure transport twist the handle (2). ( Backup by screw head in transport handle) Rocker lock • To transport the rocker circular saw lock in place the rocker lock in position (1). - Page 16 Motor-brake appliance The brake slowes down the motor of the saw shaft within 10 seconds. The electrical braking is interrupted after maximum 14 seconds. In case the braking takes more than 10 seconds the machine should not be used again, as the brake is defective. The machine implicitly needs to be disconnected from the power supply.
- Page 17 Wiring diagram 400V HS 720 Seite:17...
-
Page 18: Maintenance
Implementation • Please read the safety instructions before implementation. • All protection and additional facilities should be fitted. • The saw is exclusively constructed to cross cut firewood with a maximum length of 1 meter. • Independent of the wood diameter only one piece should be laid on the rocker. •... -
Page 19: Warranty
EG-conformity declaration Scheppach Fabrikation von Herewith we declare, Holzbearbeitungsmaschinen GmbH Günzburger Str. 69, D-89335 Ichenhausen That the below mentioned machine, due to its construction and building technique as well as the model introdu- ced by us complies with the relevant EG-regulations. - Page 20 HS 720 ! Bildliche Darstellung unverbindlich ! ! graphic representation not binding ! Woodster GmbH - Günzburger Straße 69 - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 Internet: http://www.woodster.com Seite:20...
- Page 21 Slovakia Deutschland Len pre štáty EÚ Nur für EU-Länder Elektrické náradie nevyhadzujte do komunálneho odpadu! Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Podía európskej smernice 2002/96/EG o nakladani s použitými Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und elektrickými a elektronickými zariadeniami a zodpovedajúcich Elektronik-Altgeräte und Umsetzung in nationales Recht müssen ustanovení...
