• GRIVEN Srl garantisce la buona qualità e realizzazione dei propri prodotti e si impegna a riparare o sostituire a propria discrezione, nel più breve tempo possibile, qualsiasi parte che – durante il periodo di garanzia – mostri difetti di costruzione, assemblaggio o materiale.
1 connettore 8 poli IP67 Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce.

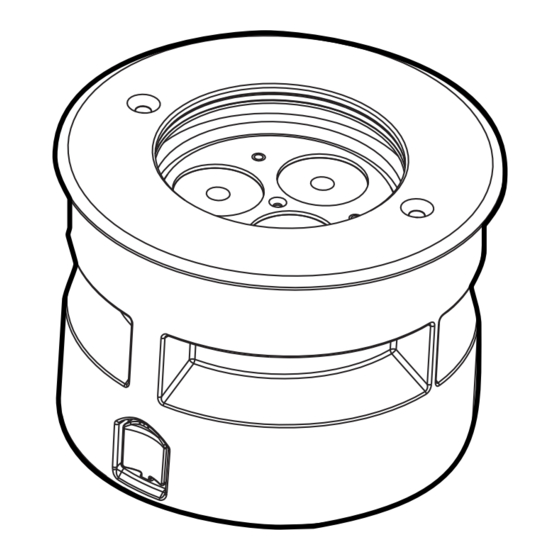

4.2 Fissaggio nella cassaforma 1. Allentate le viti “A” e rimuovete la flangia “B”. 2. Aprite il proiettore allentando le viti “C” e rimuovete la flangia “D” e il vetro “E”. 3. Fissate il proiettore alla cassaforma utilizzando le due viti autofilettanti “F” che troverete al- legate al presente manuale.
4.3 Alimentazione del proiettore Il proiettore funziona con alimentatori per led a 350mA. Rispettare scrupolosamente la polarità e i colori dei cavi di connessione. Pin 1 N.C. Pin 2 ROSSO+ Pin 3 VERDE+ Pin 4 VERDE- Pin 5 BLU- Pin 6 ROSSO- Pin 7 BLU+...
6.0 Parti di ricambio Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiet- tore di cui avete richiesto i ricambi.
• The guarantee excludes all consumables. • The customer will take care of the return of the faulty parts to GRIVEN srl of Italy, at his own charge and risk. • The parts which have been repaired or replaced are sent by GRIVEN srl of Italy ex-factory.
• Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents.
4.2 Fitting the framework 1. Untighten the screws "A" and remove the flange "B". 2. Open the unit by untightening the screws "C" and remove the flange "D" and the glass "E". 3. Fit the unit to the framework by using the two auto-threading screws "F" which you will find attached to this manual.
4.3 Powering up the unit The unit can operate with standard 350mA led driver. Polarity and colours correspondence of the connection cables must be strictly respected. Pin 1 N.C. Pin 2 RED+ Pin 3 GREEN+ Pin 4 GREEN- Pin 5 BLUE- Pin 6 RED-...
• Check that the unit is not damaged mechanically. Replace those components which have got deteriorated. 6.0 Spare parts All components of the unit are available as spare parts at Griven dealers. Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request.
