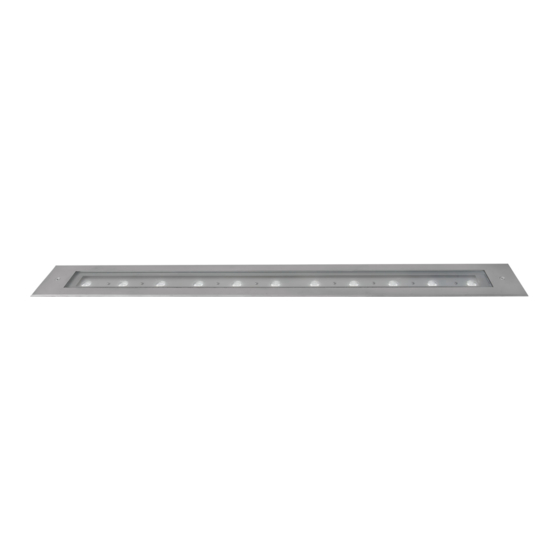

- Page 1 PARADE D-W-11 MK2 PARADE D-W-5 MK2 RECESSED Manuale di istruzioni Instructions manual...
-
Page 2: Table Of Contents
INDICE 1.0 Introduzione...........................4 1.1 Informazioni di sicurezza..............................4 1.1.1 Protezione da scariche elettriche ..........................4 1.1.2 Installazione................................4 1.1.3 Protezione dagli incendi ............................4 1.1.4 Protezione da solidi e liquidi .............................4 1.2 Condizioni di garanzia ..............................4 1.3 Normative ..................................4 2.0 Dimensioni .............................5 5.0 Imballo e trasporto ........................5 5.1 Imballo ...................................5 5.2 Trasporto ..................................5 6.0 Installazione ..........................6... - Page 3 INDEX 1.0 Introduction ..........................10 1.1 Safety information...............................10 1.1.1 Protecting against electric shock ..........................10 1.1.2 Installation ................................10 1.1.3 Protection against burns and fire ...........................10 1.1.4 Weather protection..............................10 1.2 Warranty conditions..............................10 1.3 Compliance ................................10 2.0 Size ...............................11 5.0 Packaging and transport ......................11 5.1 Packaging ...................................11 5.2 Transport ..................................11 6.0 Installation ...........................12...
-
Page 4: Introduzione
• GRIVEN Srl garantisce la buona qualità e realizzazione dei propri prodotti e si impegna a riparare o sostituire a propria discrezione, nel più breve tempo possibile, qualsiasi parte che – durante il periodo di garanzia – mostri difetti di costruzione, assemblaggio o materiale. -
Page 5: Dimensioni
1 manuale di istruzioni Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce. -
Page 6: Installazione
6.0 Installazione 6.1 Specifiche per l’incasso D-W-5 MK2 558mm 21,97” MATERIALE PER IL DRENAGGIO 548mm 21,57” D-W-11 MK2 983mm 38,70” MATERIALE PER IL DRENAGGIO 973mm 38,31” Italiano... -
Page 7: Collegamento Della Tensione Di Alimentazione
6.3 Collegamento della tensione di alimentazione Il proiettore può funzionare con tensioni da 100 a 277Vac e con frequenze di 50 e 60Hz. Attenzione! • Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse. • Non installate mai l’apparecchio senza la connessione di terra. •... -
Page 8: Parti Di Ricambio
7.0 Parti di ricambio Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiet- tore di cui avete richiesto i ricambi. -
Page 9: Specifiche Tecniche
10.0 Specifiche tecniche Caratteristiche meccaniche D-W-11 MK2 Recessed(AL4430) Altezza ................100mm (3.9”) Larghezza . - Page 10 • The guarantee excludes all consumables. • The customer will take care of the return of the faulty parts to GRIVEN srl of Italy, at his own charge and risk. • The parts which have been repaired or replaced are sent by GRIVEN srl of Italy ex-factory.
- Page 11 • Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents.
- Page 12 6.0 Installation 6.1 Build in specifications D-W-5 MK2 558mm 21,97” DRAINAGE MATERIAL 548mm 21,57” D-W-11 MK2 983mm 38,70” DRAINAGE MATERIAL 973mm 38,31” English...
- Page 13 6.3 Connection to main power The unit can operate with voltage from 100 to 277Vac and with frequency of 50 and 60Hz. Warning! • Before connecting the unit, verify that power supplies features are compatible with the unit features. • The unit must never be installed if not grounded electrically. •...
- Page 14 7.0 Spare parts All components of the unit are available as spare parts at Griven dealers. Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request. To make the job of assistance centres easier, specify serial number and model of the unit which spare parts are requested for.
- Page 15 10.0 Technical specifications Mechanical features D-W-11 MK2 Recessed(AL4430) Height ................100mm (3.9”) Width .
- Page 16 Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it User’s manual rel. 1.00...
