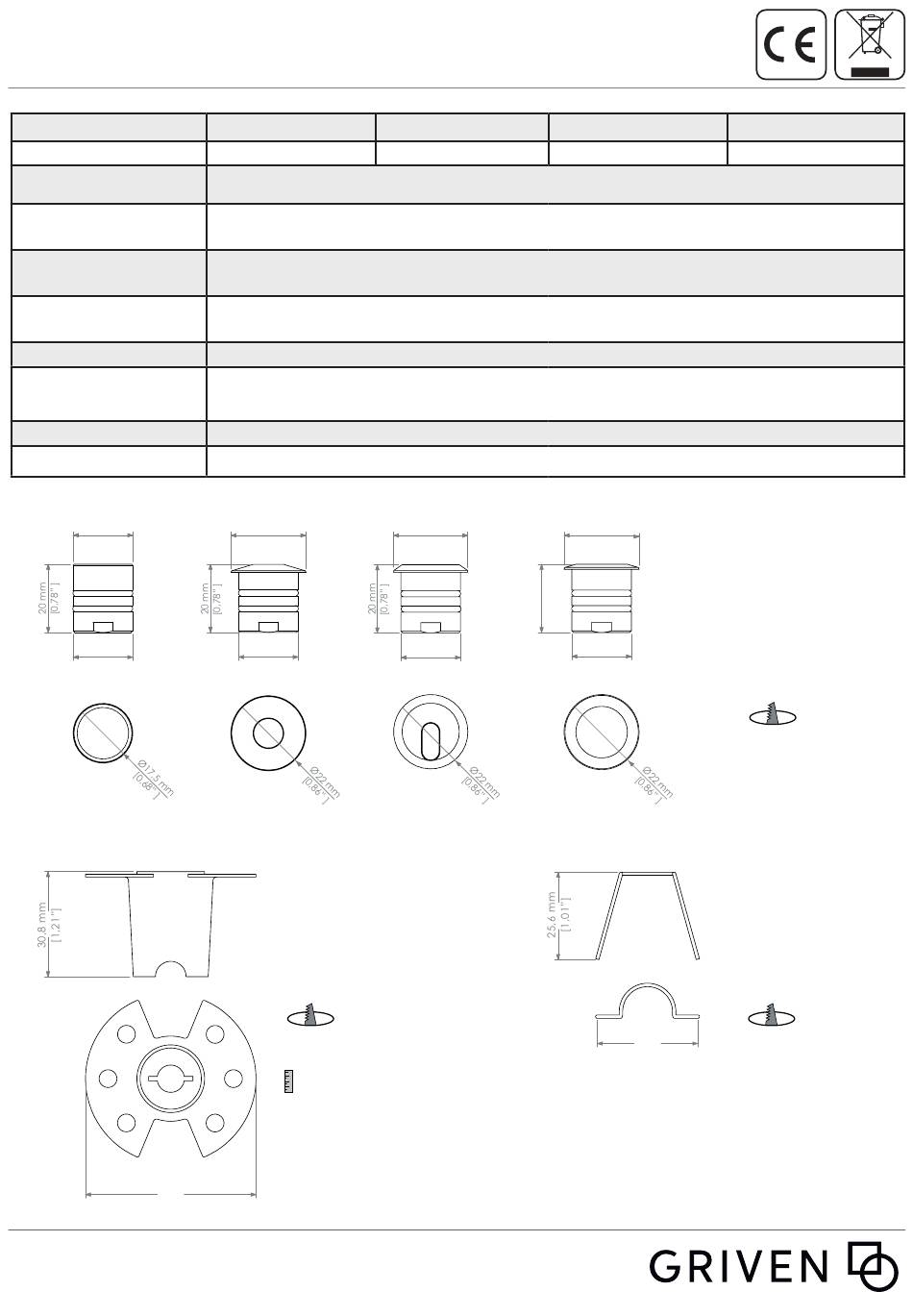

Punto 1-2-3-4
Code / Codice
Power consumption
Consumo di energia
Remote Power supply
Alimentatore Remoto
Forward Voltage
Tensione diretta
Electrical Class
Classe elettrica
Weight / Peso
Operating temperature
Temperatura di funziona-
mento
IK rating / Grado IK
IP rating / Grado IP
Size / Dimensioni
Ø17,5 mm
[0,68" ]
Ø17,5 mm
[0,68" ]
50 mm
[1,97"]
Griven S.r.l. - Via Bulgaria, 16
46042 Castel Goffredo
Mantova - Italy
User's Manual
551244
Date:12/05/2025
Punto 1
AL8550
Ø22 mm
[0,86" ]
Ø17,5 mm
[0,68" ]
AL8555 TUBE FORMWORK PUNTO 1
Required for Punto 1
to be ordered separately
Necessaria per Punto 1
da ordinare separatamente
Ø 18mm / [0.70"]
Thickness of plasterboard:
max 12mm / [0.47"]
Spessore del cartongesso:
fino a 12mm / [0.47"]
Tel. +39.0376.779483
© Copyright Griven 2018 -Griven reserves the right to make
changes to this product and related instructions at any time
E-mail: sales@griven.com
without prior notice and such changes shall be effective
Web: www.griven.com
immediatly
Rev. 1
Punto 2
AL8520
1 W
Constant Current 350 mA
3.2V
III
0.25 Kg /0.55 lb
-40°C to 50°C /-40°F to 122°F
IK10
IP68
Ø22 mm
[0,86" ]
Ø17,5 mm
[0,68" ]
.
Punto 3
AL8560
Ø22 mm
[0,86" ]
Ø17,5 mm
[0,68" ]
Ø 18 mm / [0.70"]
O-ring hole / Foro o-ring
Supplied / In dotazione
Optional for Punto 2-3-4
Facoltativa Punto 2-3-4
29,5 mm
Ø 19 mm / [0.74"]
[1,16"]
Punto 4
AL8562
page 1 of 10
Advertisement
Related Manuals for Griven Punto 1
Summary of Contents for Griven Punto 1
- Page 1 1 of 10 [1,97”] Griven S.r.l. - Via Bulgaria, 16 Tel. +39.0376.779483 © Copyright Griven 2018 -Griven reserves the right to make changes to this product and related instructions at any time 46042 Castel Goffredo E-mail: sales@griven.com without prior notice and such changes shall be effective Mantova - Italy Web: www.griven.com...
- Page 2 ATTENZIONE ! Gli apparecchi non sono idonei ad essere ricoperti da materiale termicamente isolante. WARNING ! Check that the false ceiling supports the static load of the devices to be installed. ATTENZIONE ! Verificere che il controsoffitto supporti il carico statico degli apparecchi da installare. page 2 of 10 Punto 1-2-3-4 551244...
- Page 3 Vostra zona. Questo prodotto contiene una sorgente luminosa di classe di This product contains a light source of energy efficiency class. efficienza energetica. 2200K 2700K 3000K 4000K page 3 of 10 Punto 1-2-3-4 551244...
- Page 4 Wall Fixing / Fissaggio a parete Punto 1 Option a. /Opzione a. XX mm (max 12 mm / max 0.47”) AL8555 TUBE FORMWORK PUNTO 1 Ø 18 mm [Ø 0.47”] 1.Make an 0,47” hole and measure the 2.Insert the cap provided into the housing and 3.Place the formwork on the back of the...
- Page 5 Altezza min. del controsoffitto 25mm max 0.98”) Ø 25mm [Ø 0,98”] AL8555 TUBE FORMWORK PUNTO 1 1.Make a Ø 0,98” hole in the cladding or 2. Using a tool, screw the insert to the desired 3.Place the formwork in the hole, making the plasterboard.
- Page 6 19 mm se si usa la molla cassaforma e posizionare l’apparecchio impermeabile IP67. in dotazione. all’interno della cassaforma. page 6 of 10 Punto 1-2-3-4 551244...
- Page 7 Punto 1 XX mm (max 12 mm) Ø 18mm AL8555 TUBE FORMWORK PUNTO 1 1.Make an 18 mm hole and measure the thickness of 2. Using a tool, screw the insert to the desired 3.Predisporre un adeguato drenaggio con ciottoli the cladding.
- Page 8 Connection / Connessioni Punto 1-2-3-4 Cable type ( Power in ) - 2x0.35 mm²/22 AWG, length 2 m Tipo di cavo ( Power in ) - 2x0.35 mm²/22 AWG, lunghezza 2 m ROSSO + /RED + = + 220-240 Vac...
- Page 9 AL5363/350 IP68 DALI 2 PSU 15 m DISTANCE BEETWEEN PSU & FIXTURE 1 DISTANCE BEETWEEN FIXTURE & FIXTURE MINIMUM 1 FIXTURE MAXIMUM 13 FIXTURES PER CH (1CH) CABLE/CAVI USE/UTILIZZO RED/ ROSSO BLACK/ NERO page 9 of 10 Punto 1-2-3-4 551244...
- Page 10 Note: Allowed operation only between sunset and sunrise Nota: Accensione dell’apparecchio ammessa soltanto tra gli orari di tramonto e alba Remote PSUs / Alimentatori Esterni page 10 of 10 Punto 1-2-3-4 551244...
