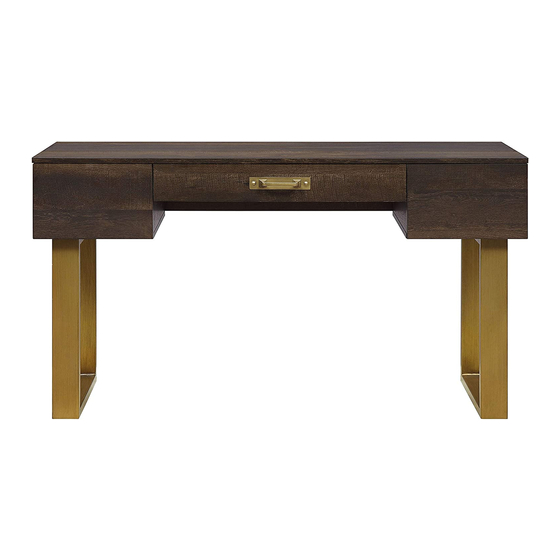

Summary of Contents for Better Homes and Gardens Lana Modern Writing Desk
Page 1
LOT NUMBER: DATE PURCHASED: Lana Modern Writing Desk Stock # BH48-084-099-04 ADULT ASSEMBLY REQUIRED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased. Please call our customer service number and have your...
M A X I M U M R E C O M M E N D E D W E I G H T L O A D S MANUFACTURER: Whalen Furniture Manufacturing CATALOG: Lana Modern Writing Desk MODEL # BH48-084-099-04 MADE IN CHINA MAXIMUM LOAD 200 lb.
Page 3
IMPORTANT Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non- abrasive surface. You will need the parts identified on page 4, 5 and 6 of this instruction manual. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS.
Page 4
Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Top Panel (Qty. 1) B- Back Panel (Qty. 1) C-Left Side Panel (Qty. 1) D- Right Side Panel (Qty. 1) E- Left Partition Panel (Qty.
Page 5
Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. L- Small Drawer Front Panel M- Small Drawer Left Side Panel N- Small Drawer Right Side Panel (Qty.
Page 6
Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. (1) Cam Lock (2) Cam Bolt (3) M8 x 30 mm Wood Dowel (Qty. 42+2 extra) (Qty. 42+2 extra) (Qty.
Page 7
Assembly Instructions Cam Bolt (4 used in this step) ② 1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a carpeted floor or the empty carton to avoid any scratch. 2.
Page 8
Assembly Instructions M4 x 38 mm Screw M8 x 30 mm Wood Dowel (4 used in this step) (4 used in this step) ④ ③ 3. Insert four 30 mm Wood Dowels (3) into the inner holes on one Small Drawer Back Panel (O) as a guide.
Page 9
Assembly Instructions 5. Slide one Small Drawer Bottom Panel (P) into the grooves between the Small Drawer Side Panels (M and N) until fully inserted into the groove of the Small Drawer Back Panel (O).
Page 10
Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (4 used in this step) (4 used in this step) ③ ① 6. Attach one Small Drawer Front Panel (L) to the Small Drawer Side Panels (M and N) and fasten them in place with four 30 mm Wood Dowels (3) and four Cam Locks (1).
Page 11
Assembly Instructions Cam Bolt (6 used in this step) ② 8. Securely screw the Cam Bolts (2) into the designated small holes on the Large Drawer Front Panel and Back Panels (Q and T) with a Phillips screwdriver.
Page 12
Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (5 used in this step) (1 used in this step) ③ ① 9. Attach the Large Drawer Left and Right Side Panels (R and S) to the Large Drawer Front Panel (Q) with four Cam Locks (1).
Page 13
Assembly Instructions 11. Slide the Large Drawer Bottom Panel (U) into the grooves between the Large Drawer Side Panels (R and S) until fully inserted into the groove of the Large Drawer Front Panel (Q).
Page 14
Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (1 used in this step) (1 used in this step) ③ ① 12. Attach the Large Drawer Back Panel (T) to the Large Drawer Bottom Support (V) with one 30 mm Wood Dowel (3) and one Cam Lock (1).
Page 15
Assembly Instructions M4 x 38 mm Screw (4 used in this step) ④ 13. Fasten the Large Drawer Back Panel (T) to the Large Drawer Side Panels (R and S) with four 38 mm Screws (4).
Page 16
Assembly Instructions Handle with Back Plate 21mm Handle Bolt (1 used in this step) (2 used in this step) ⑦ ⑥ 14. Attach the Handle with Back Plate (6) to the outside of the Large Drawer Front Panel (Q) with two 21mm Handle Bolts (7).
Page 17
Assembly Instructions Cam Bolt (28 used in this step) ② 15. Securely screw the Cam Bolts (2) into the designated small holes on the Panels (A, B, C, D, E and F) with a Phillips screwdriver.
Page 18
Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (6 used in this step) (4 used in this step) ③ ① 16. Attach the Middle Stretcher (G) and Middle Crossbar (H) between the Partition Panels (E and F) with six Cam Locks (1) and four 30 mm Wood Dowels (3).
Page 19
Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (4 used in this step) (4 used in this step) ③ ① 17. Attach the Back Panel (B) to the Partition Panels (E and F) with four Cam Locks (1) and four 30 mm Wood Dowels (3).
Page 20
Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (4 used in this step) (4 used in this step) ① ③ 18. Attach the Side Panels (C and D) to the Back Panel (B) with four Cam Locks (1) and four 30 mm Wood Dowels (3).
Page 21
Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (14 used in this step) (14 used in this step) ③ ① 19. Attach the previous assembly to the Top Panel (A) with fourteen Cam Locks (1) and fourteen 30 mm Wood Dowels (3).
Page 22
Assembly Instructions M4 x 50 mm Screw M8 x 30 mm Wood Dowel (12 used in this step) (12 used in this step) ③ ⑤ 20. Attach the Left and Right Bottom Panels (I and J) to the previous assembly with twelve 30 mm Wood Dowels (3) and twelve 50 mm Screws (5).
Page 23
Assembly Instructions 1/4" x 40 mm Bolt Flat Washer Lock Washer (8 used in this step) (8 used in this step) (8 used in this step) ⑧ ⑨ ⑩ 21. Attach the Legs (K) to the Bottom Panels (I and J) with eight 40 mm Bolts (8) and eight Washers (9 and 10).
Page 24
Assembly Instructions 22. Ask for assistance to stand the unit upright and position at the desired location. 23. Insert the assembled drawers into the frame. Extend the Ball Bearing Slide Tracks on the Side Panels (C, D, E and F) all the way forward (including ball bearing cart). Then align the slide runners on the drawer side panels with the slide tracks and push the drawer carefully inside until it stops.
Page 25
Assembly Instructions 24. If necessary, adjust the pre-attached floor levelers at the bottom of Legs (K) to level the unit.
Care and Maintenance Use a soft, clean cloth that will not scratch the surface when dusting. Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area. Using solvents of any kind on your furniture may damage the finish. ...
Page 27
NÚMERO DEL LOTE: FECHA DE COMPRA Moderno Escritorio Lana Serie # BH48-084-099-04 ENSAMBLE REQUERIDO POR ADULTO Si tienen alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne esté producto a la tienda donde lo compró. Por favor llame a nuestro departamento de ayuda al cliente teniendo su instructivo y lista de partes para proveer el modelo, nombre de parte o el número de fábrica : 866-942-5362...
Page 28
M Á X I M O P E S O R E C O M E N D A D O FABRICANTE: Whalen Furniture Manufacturing CATALOGO: Moderno Escritorio Lana MODELO # BH48-084-099-04 HECHO EN CHINA CARGA MÁXIMA 200 lb. (90.8 kg) CARGA MÁXIMA 10 lb.
Page 29
IMPORTANTE Antes de comenzar: Abra, identifique y cuente todas las partes antes del ensamble. Coloque las piezas sobre una superficie plana y no abrasiva. Tendrá que las partes identificadas en la página 4, 5 y 6 de este manual de instrucciones. NOTA: ES MUY IMPORTANTE PARA EL USO DE GOMA CON LOS PERNSO DE MADERA.
Page 30
Lista de partes y material de ferretería Le rogamos que lea completamente las instrucciones y verifique que todas las piezas y ferretería indicadas se encuentran presentes antes del comienzo del montaje. A- Módulo superior B- Módulo trasero C- Módulo lateral izquierdo (Cant.
Page 31
Lista de partes y material de ferretería Le rogamos que lea completamente las instrucciones y verifique que todas las piezas y ferretería indicadas se encuentran presentes antes del comienzo del montaje. L- Panel frontal M- Módulo lateral izquierdo N- Módulo lateral derecho del cajón pequeño del cajón pequeño del cajón pequeño...
Page 32
Lista de partes y material de ferretería Le rogamos que lea completamente las instrucciones y verifique que todas las piezas y ferretería indicadas se encuentran presentes antes del comienzo del montaje. (1) Tuerca de fijación (2) Perno de fijación (3) M8 x 30 mm Espiga de madera (Cant.
Instrucciones de ensamble Perno de fijación (4 utilizados en este paso) ② 1. Desembale la unidad y confirme que cuenta con todo el equipo y partes necesarias. Monte la unidad sobre un suelo con alfombra o el cartón de embalaje vacío para evitar cualquier arañazo. 2.
Page 34
Instrucciones de ensamble M4 x 38 mm Tornillo M8 x 30 mm Espiga de madera (4 utilizados en este paso) (4 utilizadas en este paso) ④ ③ 3. Introduzca cuatro espigas de madera de 30 mm (3) en los agujeros interiores de uno de los módulos traseros del cajón pequeño (O) como guía.
Page 35
Instrucciones de ensamble 5. Deslice el módulo inferior del cajón pequeño (P) en las ranuras entre los módulos laterales del cajón pequeño (M y N) hasta insertarlo completamente en la ranura del módulo trasero del cajón pequeño (O).
Page 36
Instrucciones de ensamble Tuerca de fijación M8 x 30 mm Espiga de madera (4 utilizadas en este paso) (4 utilizadas en este paso) ① ③ 6. Fije un módulo frontal del cajón pequeño (L) a los módulos laterales del cajón pequeño (M y N) y fíjelos con cuatro espigas de madera de 30 mm (3) y cuatro tuercas de fijación (1).
Page 37
Instrucciones de ensamble Perno de fijación (6 utilizados en este paso) ② 8. Fije firmemente los pernos de fijación (2) en los pequeños agujeros designados en el módulo frontal y trasero del cajón grande (Q y T) con un desarmador estrella.
Page 38
Instrucciones de ensamble M8 x 30 mm Espiga de madera Tuerca de fijación (1 utilizada en este paso) (5 utilizadas en este paso) ③ ① 9. Una los módulos laterales izquierdo y derecho del cajón grande (R y S) al módulo frontal del cajón grande (Q) con cuatro tuercas de fijación (1).
Page 39
Instrucciones de ensamble 11. Deslice el módulo inferior del cajón grande entre las ranuras de los módulos laterales del cajón grande (R y S) hasta su completa inserción en la ranura del módulo frontal del cajón grande (Q).
Page 40
Instrucciones de ensamble Tuerca de fijación M8 x 30 mm Espiga de madera (1 utilizada en este paso) (1 utilizada en este paso) ③ ① 12. Fije el módulo trasero del cajón grande (T) al soporte inferior del cajón grande (V) con una espiga de madera de 30 mm (3) y una tuerca de fijación (1).
Page 41
Instrucciones de ensamble M4 x 38 mm Tornillo (4 utilizados en este paso) ④ 13. Fije el módulo trasero del cajón grande (T) a los módulos laterales del cajón grande (R y S) con cuatro tornillos de 38 mm (4).
Page 42
Instrucciones de ensamble Manija y placa posterior 21mm Perno de manija (1 utilizado en este paso) (2 utilizados en este paso) ⑦ ⑥ 14. Fije la manija y placa posterior (6) a la parte exterior del módulo frontal del cajón grande (Q) con dos 21mm pernos de manija (7).
Page 43
Instrucciones de ensamble Perno de fijación (28 utilizados en este paso) ② 15. Fije firmemente los pernos de fijación (2) en los pequeños agujeros designados en los módulos (A, B, C, D, E y F) con un desarmador estrella.
Page 44
Instrucciones de ensamble Tuerca de fijación M8 x 30 mm Espiga de madera (6 utilizadas en este paso) (4 utilizadas en este paso) ③ ① 16. Fije el bastidor central (G) y el larguero central (H) entre los módulos divisores (E y F) con seis tuercas de fijación (1) y cuatro espigas de madera de 30 mm (3).
Page 45
Instrucciones de ensamble Tuerca de fijación M8 x 30 mm Espiga de madera (4 utilizadas en este paso) (4 utilizadas en este paso) ① ③ 17. Una el módulo trasero (B) a los módulos divisores (E y F) con cuatro tuercas de fijación (1) y cuatro espigas de madera de 30 mm (3).
Page 46
Instrucciones de ensamble Tuerca de fijación M8 x 30 mm Espiga de madera (4 utilizadas en este paso) (4 utilizadas en este paso) ③ ① 18. Fije los módulos laterales (C y D) al módulo trasero (B) con cuatro tuercas de fijación (1) y cuatro espigas de madera de 30 mm (3).
Page 47
Instrucciones de ensamble Tuerca de fijación M8 x 30 mm Espiga de madera (14 utilizadas en este paso) (14 utilizadas en este paso) ③ ① 19. Fije el ensamble previo al módulo superior (A) con catorce tuercas de fijación (1) y catorce espigas de madera de 30 mm (3).
Page 48
Instrucciones de ensamble M4 x 50 mm Tornillo M8 x 30 mm Espiga de madera (12 utilizados en este paso) (12 utilizadas en este paso) ③ ⑤ 20. Una los módulos inferiores izquierdo y derecho (I y J) al montaje anterior con doce espigas de madera de 30 mm (3) y doce tornillos de 50 mm (5).
Page 49
Instrucciones de ensamble Perno 1/4" x 40 mm Arandela plana Arandela de seguridad (8 utilizados en este paso) (8 utilizadas en este paso) (8 utilizadas en este paso) ⑧ ⑨ ⑩ 21. Fije las patas (K) a los módulos inferiores (I y J) con ocho pernos de 40 mm (8) y ocho arandelas (9 y 10).
Page 50
Instrucciones de ensamble 22. Pedir asistencia para posicionar la unidad ensamblada en posición vertical y en el lugar deseado. 23. Insertar el los cajones ensamblados en el marco. Extender los rieles de la corredera de baleros en los paneles laterales (C, D, E y F) todo el camino hacia enfrente (incluyendo el carrito de baleros). Luego alinear los complementos de correderas en los paneles laterales del cajón con los carriles de corredera y empujar el cajón hasta que tope.
Page 51
Instrucciones de ensamble 24. Si fuera necesario, ajuste los niveladores de piso prefijados en la parte inferior del patas (K).
Mantenimiento y Cuidados Use una toalla suave y limpia para evitar daños y rayones. Uso de cera para pulir muebles no es necesario. Si desea usar cera, pruébela en un área que no sea visible para revisar su funcionamiento. ...
