Bell'O WAVS-327 Assembly Instructions Manual

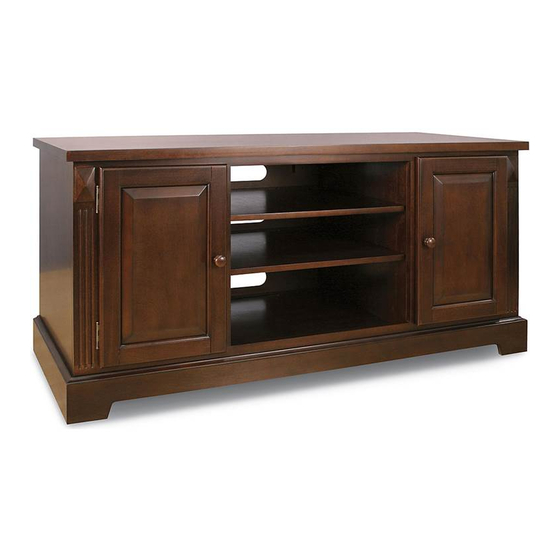

Wood audio video cabinet
Hide thumbs

Advertisement

Quick Links

Download this manual
WAVS-327
WOOD AUDIO VIDEO CABINET
ARMOIRE AUDIO-VIDÉO EN BOIS
MESA DE MADERA PARA AUDIO Y VIDEO
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE
INSTRUCCIONES DE ENSAMBLAJE
THE REAL HARDWOODS AND VENEERS USED IN BELL'O FURNITURE ARE NATURALLY BEAUTIFUL. SOME DIFFERENCES IN WOOD GRAIN
ARE DESIRABLE AND EXPECTED. PLEASE USE ONLY HIGH QUALITY WOOD FURNITURE POLISH TO CARE FOR YOUR CABINET.
A SMALL AMOUNT OF PANEL FLEX IS COMMON IN WOOD PRODUCTS.
LES BOIS DURS VÉRITABLES ET PLACAGES DE BOIS UTILISÉS DANS LE MOBILIER BELL'O SONT NATURELLEMENT BEAUX. CERTAINES VARIATIONS
DANS LE GRAIN DU BOIS SONT NORMALES ET SOUHAITABLES. VEILLER À UTILISER EXCLUSIVEMENT UNE CIRE POUR MOBILIER EN BOIS DE HAUTE
QUALITÉ POUR L'ENTRETIEN DE CE MEUBLE. UN PETIT DEGRÉ DE FLÉCHISSEMENT DES PANNEAUX EST COURANT DANS LES PRODUITS EN BOIS.
LAS VERDADERAS MADERAS DURAS Y CHAPA DE MADERA UTILIZADAS EN LOS MUEBLES BELL'O SON NATURALMENTE HERMOSAS. ALGUNAS
DIFERENCIAS EN LA VETA DE LA MADERA SON DESEABLES Y ESPERADAS. UTILICE SÓLO BARNIZ PARA MUEBLES DE MADERA DE ALTA
CALIDAD PARA CUIDAR SU MESA. ES NORMAL QUE LOS PRODUCTOS DE MADERA SE DOBLEN UN POCO.
Patent pending / Brevet en instance / Patent pendiente
Made in China / Fabriqué en Chine / Hecho en China
Italian designed / De design italien / De diseño italiano
QF-1_083108v1T
Do not discard these instructions / Ne pas jeter ces instructions / Conserve estas instrucciones

Advertisement

loading
Need help?

Need help?

Do you have a question about the WAVS-327 and is the answer not in the manual?

Questions and answers

Related Manuals for Bell'O WAVS-327

Summary of Contents for Bell'O WAVS-327

  • Page 1 A SMALL AMOUNT OF PANEL FLEX IS COMMON IN WOOD PRODUCTS. LES BOIS DURS VÉRITABLES ET PLACAGES DE BOIS UTILISÉS DANS LE MOBILIER BELL'O SONT NATURELLEMENT BEAUX. CERTAINES VARIATIONS DANS LE GRAIN DU BOIS SONT NORMALES ET SOUHAITABLES. VEILLER À UTILISER EXCLUSIVEMENT UNE CIRE POUR MOBILIER EN BOIS DE HAUTE QUALITÉ...
  • Page 2 SUPÉRIEUR, DE 23 KG POUR CHACUNE DES ÉTAGÈRES CENTRALES EN BOIS, DE 11,5 KG POUR CHACUNE DES ÉTAGÈRES EN VERRE DE CHAQUE CÔTÉ ET DE 34 KG POUR CHAQUE PLATEAU DE FOND. Bell'O International Corps décline toute responsabilité en cas d'assemblage non conforme aux instructions ou pour l'assemblage, l'utilisation ou la manutention incorrects de ce meuble.
  • Page 3 PARTS LIST / NOMENCLATURE DES PIÈCES / LISTA DE PIEZAS Quantity Quantity Part / Pièce / Pieza Quantité Part / Pièce / Pieza Quantité Cantidad Cantidad 25mm...
  • Page 4 ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D'ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE NOTE: 2 PEOPLE ARE RECOMMENDED TO ASSEMBLE THIS FURNITURE. THIS TABLE IS CONSTRUCTED WITH REAL WOOD VENEER. TO AVOID DAMAGE DURING ASSEMBLY, IT SHOULD BE ASSEMBLED ON A SOFT SURFACE. REMARQUE : IL EST CONSEILLÉ D’ÊTRE À DEUX POUR ASSEMBLER CE MEUBLE. CE MEUBLE EST FABRIQUÉ AVEC UN PLAQUAGE DE BOIS VÉRITABLE.
  • Page 5 Fig. 2 5. INSERT two Cam Locks (Q2) into each of the Interior Panels (QB and QC). CAREFULLY ALIGN and PLACE the Interior Panels onto the Cam Lock Pins (Q1) and Dowels (Q4) on the Base (QD) and TIGHTEN the Cam Locks to join parts together.
  • Page 6 Fig. 3 6. INSERT eight Dowels (Q4) into the holes in the back of the Front Frame (QF) where indicated in Fig. 3. 7. INSERT eight Cam Lock Pins (Q1) into the holes in the back of the Front Frame where indicated in Fig. 3. 8.
  • Page 7 Fig. 4 9. INSERT eight Dowels (Q4) into the predrilled holes in the tops of the four vertical Side Panels as shown above. 10. SCREW eight Cam Lock Pins (Q1) to the underside of the Cabinet Top (QE). ALIGN the Pins and Dowels and CAREFULLY PLACE the top onto the Cabinet and TIGHTEN the Cam Locks (Q2) to join them.
  • Page 8 Fig. 5 12. SECURE the Cabinet Back Panel (QA) to the Side and Interior Panels with Wood Screws (Q5). DO NOT OVERTIGHTEN. NOTE: AN OPTIONAL PP-59 FLAT PANEL TV MOUNTING SYSTEM is available from your Bell’O ® dealer. The large 60mm screws (Q8) in Fig. 5 are used to secure the mount to the cabinet. These screws are optional, do not throw them out.
  • Page 9 Fig. 6 13. There are two adjustable Wood Shelves (QG) for the center section and two Glass Shelves(QH) for each side section. SCREW eight Shelf Clips (Q3) into the prethreaded holes inside the center section and four Shelf Clips into the side sections.
  • Page 10 Interchangeable wood or glass door panels Panneaux de porte en bois ou en verre Interchangeables Paneles de madera o vidrio intercambiables para puertas Fig. 7 14. This cabinet comes with two sets of door panel inserts (glass or solid wood). To interchange the door panels, LOOSEN the clips that are used to secure the panel inside the door frame.

  • Page 11: Warranty

    This warranty gives you specific legal rights. You may also have other rights, which vary from state to state. BELL'O INTERNATIONAL CORPORATION, 711 Ginesi Drive, Morganville, NJ 07751-1235 Phone: (732) 972-1333 Fax: (732) 536-6482 Web: www.bello.com E-mail: sales@bello.com...

  • Page 12: Garantie

    Garantía limitada de un (1) año Se le garantiza al comprador original este producto Bell'O International Corporation, con excepción del vidrio, durante un período de un (1) año a partir de la fecha de la compra. Se le garantiza al comprador original el vidrio durante un período de treinta (30) días a partir de la fecha de la compra. Esta garantía se limita expresamente a los productos nuevos comprados en cajas cerradas en fábrica.
