Summary of Contents for Burkert SE30 Ex Namur

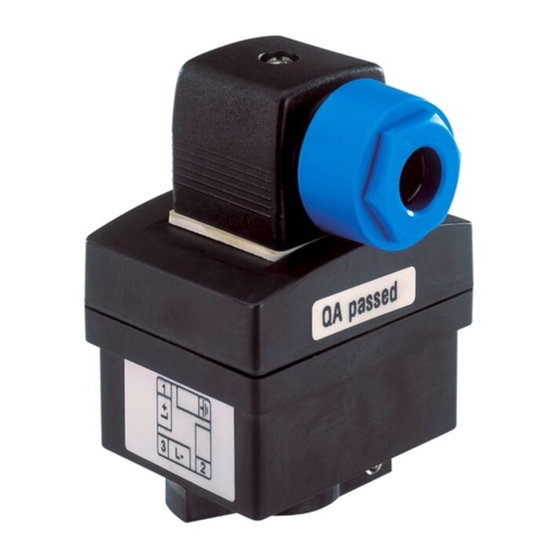

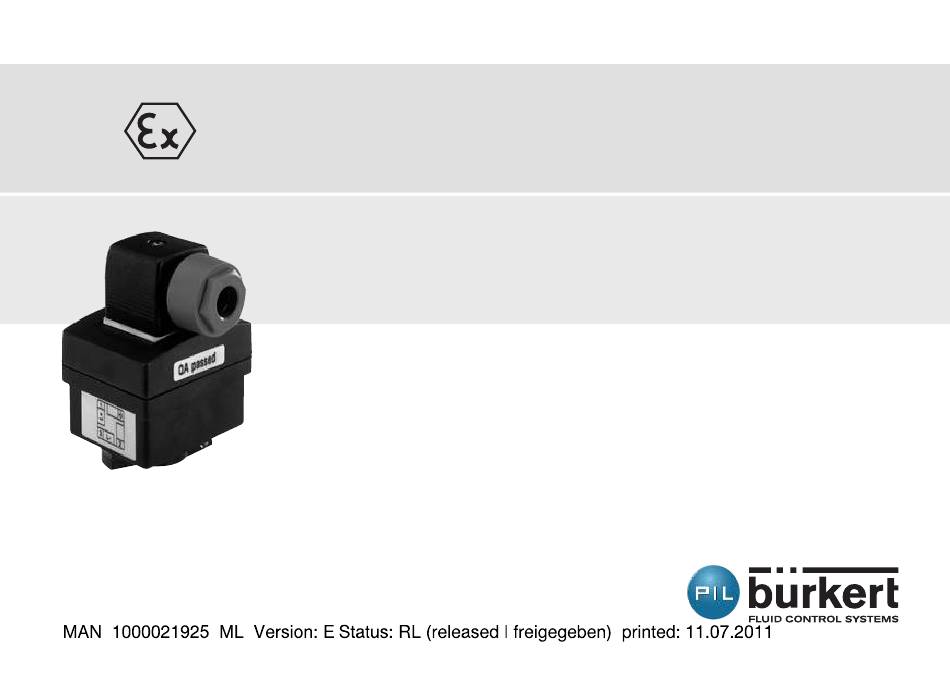

  • Page 1 FLOW SENSOR FOR POTENTIALLY EXPLOSIVE ATMOSPHERES II 1 G/D I M 1 Instruction manual 00553593 - 1107/0_Original_FR © Bürkert 2004-2011 Subject to technical change without notice...

  • Page 2: Table Of Contents

    Flow sensor SE30 Ex 1. DEcLARATION OF cONFORMITY ........................4 2. SAFETY INSTRucTIONS – NOTIcE OF ATEX INSTRucTIONS .............6 2.1. use ..................................6 2.2. Warranty and liability ..........................9 2.3. Precautions during installation and commissioning ..............10 2.4. Traceability ..............................11 3. DEScRIPTION .................................12 3.1. construction and measurement principle ...................12 3.2.
  • Page 3 4.4. Electrical connections ..........................21 4.5. Environment ..............................22 5. INSTALLATION AND WIRING ..........................24 5.1. General recommendations ........................24 5.2. Assembling and mounting on the pipe ..................24 5.3. Electrical connection ..........................26 5.3.1. Assembling the female connector type 2508 ..............26 5.3.2. Wiring of the SE30 Ex, marking II 1 G/D or 1 M1 (with NAMUR intrinsic safety barrier) .............................

  • Page 4: Declaration Of Conformity

    Flow sensor SE30 Ex 1. Declaration of conformity We, Burkert, declare as manufacturer that the following product: ELECTRONIC FLOWMETER Type SE30 Ex NAMUR with the marking II 1 G/D or I M1, meets the specifications: • of EC Directive 94/9/EC concerning equipment intended for use in explosive atmospheres.
  • Page 5 The EC type certification LCIE 04 ATEX 6070 X was prepared by LCIE (Laboratoire Central des Industries Electriques, 33 avenue du Gal Leclerc, BP 8, F-92266 Fontenay-aux-Roses). Provided the use is conform to their intended purpose and/or provided installation is conform to the standards in force and/or to the recom- mendations of the manufacturer and the special conditions for safe use specified in the EC type certification.

  • Page 6: Safety Instructions - Notice Of Atex Instructions

    • areas 0,1 or 2 and areas 20, 21, 22 category II 1G/D appliance • firedamp mines category I M1 appliance Model SE30 Ex NAMuR with order code 552901, for potentially explosive areas of gas (0, 1 and 2) and/or dust (20, 21 and 22) •...
  • Page 7 • Special conditions for safe use: - The equipment is an appliance that is intrinsically safe. - It may be installed in potentially explosive atmospheres: areas 0, 1 or 2 and areas 20, 21 or 22. - The connector only has to be connected to an appliance that has the intrinsic safety certification.
  • Page 8 Flow sensor SE30 Ex Model SE30 Ex NAMuR with order code 553455, for firedamp mines • Helps with understanding the marking and with installation CE 0102 I M1 Ex ia I T80°C T ambiant: 0°C ≤ Ta ≤ 60°C LCIE 04 ATEX 6070 X •...

  • Page 9: Warranty And Liability

    • Mechanical assembly and fluid connections that are compatible with said marking and said use: - Use brass or stainless steel fittings only, with a PVDF paddle-wheel for an S030 fitting. - Any other fitting is prohibited. - The appliance must be protected from mechanical damage. Mecha- nical protection with order code 553519 should be used.

  • Page 10: Precautions During Installation And Commissioning

    Flow sensor SE30 Ex 2.3. Precautions during installation and commissioning • Always ensure that the appliance that is in contact with the fluid to be measured is chemically compatible. • Similarly, when the equipment is cleaned please use products that are chemically compatible with the materials of which the appliance is made.

  • Page 11: Traceability

    2.4. Traceability The SE30 Ex products are identified by an individual batch number which allows them to be traced. This number (5 figure), plus the year, is inscribed on a nameplate bearing the complete reference for the equipment. This product is an appliance for potentially explosive atmospheres. In this regard and in compliance with the EC ATEX 94/9 Directive, provisions must be made to ensure ascending and descending traceability.

  • Page 12: Description

    Flow sensor SE30 Ex 3. Description 3.1. Construction and measurement principle The flow sensor SE30 Ex is an electronic module which must be asso- ciated to a measuring element, either a fitting S030 (brass, stainless steel or PVDF) or a fitting S070. Depending on its place of use the SE30 Ex sensor must be con- nected according to the safety instructions –...

  • Page 13: Ordering Table For Flow Sensors Se30 Ex

    Electrical connection is made via an EN 175301-803 female connector (type 2508). 3.2. Ordering table for flow sensors SE30 Ex All the versions of the fllow sensor SE30 Ex: • are energized through an intrinsic safety barrier, • have a Namur output. Type Electrical connection Order code Namur II 1 G/D EN 175301-803 male fixed 552901 connector...

  • Page 14: Ordering Table For Intrinsic Safety Barriers

    Flow sensor SE30 Ex 3.4. Ordering table for intrinsic safety barriers Supply Output Number of channels Order code voltage 24 VDC open collector, 2, with on/off or Namur 553456 15 V, 60 mA contact inputs 4, with on/off or Namur 553457 contact inputs 230 VAC open collector, 2, with on/off or Namur 553458 15 V, 60 mA...

  • Page 15: Description Of The Nameplate Se30 Ex

    3.5. Description of the nameplate SE30 Ex SE30EX-NAMUR II 1 G/D Ex ia IIC T6 Ex iaD 20 IP6X T80°C Tamb : 0°C - +60°C LCIE 04 ATEX 6070 X S/N:1000 0102 00552901 W46LN Protection rating Type of sensor Type of supply/output ATEX classification Maximum surface temperature SE30 Ex...
  • Page 16 Flow sensor SE30 Ex Ambient operating temperature Certification body and ATEX number CE logo and code of notified body that inspected the site Construction code and manufacturing year code Order code Serial number Ex Logo...
  • Page 17 SE30 Ex...

  • Page 18: Technical Data

    4. technical data Flow sensor SE30 Ex 4.1. General data Pipe diameter • with fitting S030 • DN6 to DN65 • with fitting S070 • DN6 to DN50 Fluid temperature • with fitting S030 • -15 to +80 °C • with fitting S070 •...
  • Page 19 Accuracy (see Fig. 1) • ±0,5 % of the full scale , with calibration on site (e.g., using Teach-in feature of a transmitter 8025, remote version) • ± (0,5 % of the full scale + 2,5 % of the measured value), with standard K factor Max.

  • Page 20: Dimensions (Mm) And Materials

    Flow sensor SE30 Ex 4.2. Dimensions (mm) and materials Female connector type 2508 EN 175301-803 connector PA, with silicone seal Housing PPS, glass fiber reinforced Housing of fitting S030 brass, stainless steel or PVDF Housing of fitting S070 aluminium or stainless steel See chapter «safety instructions - notice of ATEX instructions» to select the appropriate fitting...

  • Page 21: Electrical Data

    4.3. Electrical data Power supply Marking I M1 and II 1 G/D: supplied by the intrinsic safety barrier with NAMUR input (DIN 60947-5-6) Current consumption max. 7 mA Protection against polarity reversal Output signal 0.5 or 2.5 mA, through both supply wires, current modulation according to NAMUR standard See chapter «safety instructions - notice of ATEX instructions»...

  • Page 22: Environment

    Flow sensor SE30 Ex 4.5. Environment Ambient temperature 0 to +60° C Relative humidity < 80%, non condensated Protection rating of the IP 67 acc. to EN60529, connector plugged-in and cable gland housing tightened...
  • Page 23 SE30 Ex...

  • Page 24: Installation And Wiring

    Flow sensor SE30 Ex 5. Installation and wiring 5.1. General recommendations Systematically verify the chemical compatibility of the equipment of which the sensor is composed and the products likely to come into contact with Your Bürkert supplier will be happy to assist you with any additional information.
  • Page 25 Fig. 2: Assembling the SE30 Ex and a fitting S030 SE30 Ex...

  • Page 26: Electrical Connection

    Flow sensor SE30 Ex 5.3. Electrical connection 5.3.1. Assembling the female connector type 2508 → Unscrew the nut [1] on the cable gland. → Remove the screw terminal block [3] from the housing [2]. → Insert the cable into the nut [1] and then the seal [4], into the cable gland and finally through the housing [2].

  • Page 27: Wiring Of The Se30 Ex, Marking Ii 1 G/D Or 1 M1 (With Namur Intrinsic Safety Barrier)

    → Place the seal [5] between the connector and the EN175301-803 fixed connector on the device and then insert the 2508 connector into the fixed connector. → Insert and then tighten the screw [6] to ensure correct tightness and electrical contact. 5.3.2. Wiring of the SE30 Ex, marking II 1 G/D or 1 M1 (with NAMUR intrinsic safety barrier)
  • Page 28 Flow sensor SE30 Ex SE30 Ex EN 175301-803 connector Intrinsic safety barrier Earth the shielding of the cable on side of the measuring exploitation. Use an appropriate power supply which complies with the safety instruction - notice of ATEX instructions.
  • Page 29 SE30 Ex...

  • Page 30: Annex

    Flow sensor SE30 Ex 6. Annex 6.1. Possible connections with the SE30 Ex flow sensor Type 8025 Universal Type 8025 Batch Wall- or panel-mounted Wall- or panel-mounted Type 8032 Wall-mounted P L C Intrinsic saftey barrier Potentially explosive area SE30 Ex + S030...

  • Page 31: Connection Example With The Se30 Ex And The Externally Powered Intrinsic

    6.2. Connection example with the SE30 Ex and the externally powered intrinsic safety barrier Refer to the instruction manual of transmitter 8025 universal for any other wiring instruction. Potentially explosive Safe area area 8025 Universal Intrinsic safety barrier Position of 8025 Universal switches: (remove blue mask on front - «SENSOR INPUT LOAD» = «1» to access the switches) SOURCE SINK PE PE...

  • Page 32: Safety Barrier

    Flow sensor SE30 Ex 6.3. Connection example with the SE30 Ex and the intrinsic safety barrier, 24 VDC, powered through the transmitter Refer to the instruction manual of transmitter 8025 universal for any other wiring instruction. Potentially explosive area Safe area Power supply 24 VDC ± 10% Intrinsic safety barrier Position of 8025 Universal switches: (remove blue mask on front - «SENSOR INPUT LOAD»...
  • Page 33 CAPTEUR DE DEBIT POUR ATMOSPHERES EXPLOSIBLES II 1 G/D I M 1 Manuel utilisateur 00553593 - 1107/0_Original_FR © Bürkert 2004-2011 Sous réserve de modifications techniques...
  • Page 34 Capteur de débit SE30 Ex 1. DéCLARATIOn DE COnfORMITé ........................4 2. COnSIGnES DE SéCURITé - nOTICE D’InSTRUCTIOnS ATEX ...........6 2.1. Utilisation .................................6 2.2. Garantie légale et responsabilité ......................9 2.3. Précautions lors de l‘installation et la mise en service ............10 2.4. Traçabilité ..............................11 3.
  • Page 35 4.4. Raccordement électrique ........................21 4.5. Environnement ............................22 5. InSTALLATIOn ET CâBLAGE..........................24 5.1. Recommandations générales ......................24 5.2. Assemblage et installation sur la conduite.................24 5.3. Raccordement électrique ........................26 5.3.1. Assemblage du connecteur femelle type 2508 .............. 26 5.3.2. Câblage du SE30 Ex, version II 1 G/D ou I M1 (avec barrière de sécurité NAMUR) 27 6.

  • Page 36: Déclaration De Conformité

    Nous, Bürkert, déclarons en tant que fabricant que le produit suivant : DEBITMETRE ELECTRONIQUE Type SE30 Ex NAMUR ayant le marquage II 1 G/D ou I M1, satisfait aux exigences : • de la directive 94/9/CE portant sur les appareils destinés à être utilisés en atmosphères explosives.
  • Page 37 L’attestation d’examen CE de type LCIE 04 ATEX 6070 X a été établie par le LCIE (Laboratoire Central des Industries Electriques, 33 avenue du Leclerc, BP 8, F-92266 Fontenay-aux-Roses). Sous réserve d’une utilisation conforme à leur destination et/ou d’une installation conforme aux normes en vigueur et/ou aux recommandations du constructeur et des conditions spéciales pour une utilisation sûre précisées dans l’attestation d’examen CE de type.

  • Page 38: Consignes De Sécurité - Notice D'instructions Atex

    • zones 0, 1 ou 2 et zones 20, 21, 22 matériel de catégorie II 1 G/D • mines grisouteuses matériel de catégorie I M1 Modèle SE30 Ex nAMUR identifiant 552901 pour zones explosibles gaz (0, 1 et 2) et/ou poussières (20, 21 et 22) •...
  • Page 39 • Conditions spéciales pour une utilisation sûre : - L’appareil est un matériel à sécurité intrinsèque. - Il peut être installé en atmosphères explosibles : zones 0, 1 ou 2 et/ou zones 20, 21 ou 22. - Le connecteur ne doit être raccordé qu’à un matériel certifié de sécurité...
  • Page 40 Capteur de débit SE30 Ex Modèle SE30 Ex nAMUR identifiant 553455 pour mines grisouteuses • Aide à la compréhension du marquage et à l’installation CE 0102 I M1 Ex ia I T80°C T ambiante : 0°C ≤ Ta ≤ 60°C LCIE 04 ATEX 6070 X •...

  • Page 41: Garantie Légale Et Responsabilité

    • Montage mécanique et raccords fluidiques compatibles avec ce mar- quage et cette utilisation : - Utiliser uniquement des raccords en laiton ou acier inoxydable et, pour un raccord S030, une ailette en PVDF. - Tout autre raccord est interdit. - Le matériel doit être protégé...

  • Page 42: Précautions Lors De L'installation Et La Mise En Service

    Capteur de débit SE30 Ex 2.3. Précautions lors de l‘installation et la mise en service • Veillez toujours à la compatibilité chimique des matériaux en contact avec le fluide à mesurer. • De même, lors du nettoyage de l‘appareil, veillez à utiliser des produits chimiquement compatibles avec les matériaux de l‘appareil. •...

  • Page 43: Traçabilité

    2.4. Traçabilité Les produits SE30 Ex sont identifiés par un numéro de série individuel qui permet la traçabilité. Ce numéro (5 chiffres), associé à l’année, est inscrit sur l’étiquette d’identification portant la référence complète de l’appareil. Ce produit est un matériel pour atmosphères explosibles. A ce titre, et en respect de la directive ATEX 94/9/CE, des dispositions doivent être prises pour assurer la traçabilité...

  • Page 44: Description

    Capteur de débit SE30 Ex 3. Description 3.1. Construction et principe de mesure Le capteur de débit SE30 Ex est un module électronique qui doit être associé à un élément de mesure, un raccord S030 (en laiton, acier inoxy- dable ou PVDF) ou S070. En fonction de son lieu d’utilisation, le capteur SE30 Ex doit être raccordé...

  • Page 45: Références De Commande Des Capteurs De Débit Se30 Ex

    3.2. Références de commande des capteurs de débit SE30 Ex Toutes les versions du capteur de débit SE30 Ex : • sont alimentées par une barrière à sécurité intrinsèque, • présentent une sortie Namur. Type Raccordement électrique Référence de commande Namur II 1 G/D Embase mâle EN 175301-803 552901 Namur I M1 553455...

  • Page 46: Références De Commande Des Barrières De Sécurité Intrinsèque

    Capteur de débit SE30 Ex Pièce détachée ou accessoire Référence de commande Protection mécanique pour version SE30 Ex "Namur 553519 I M1" 3.4. Références de commande des barrières de sécurité intrinsèque Tension Sortie Nombre de voies Référence de commande 24 VDC Collecteur ouvert, 2, avec entrées contact 553456 15 V, 60 mA sec ou Namur...
  • Page 47 3.5. Description de l’étiquette d'identification du capteur SE30 Ex SE30EX-NAMUR II 1 G/D Ex ia IIC T6 Ex iaD 20 IP6X T80°C Tamb : 0°C - +60°C LCIE 04 ATEX 6070 X S/N:1000 0102 00552901 W46LN Indice de protection Type de capteur Type d’alimentation/de sortie Classification ATEX SE30 Ex...
  • Page 48 Capteur de débit SE30 Ex Température maximale de surface Température ambiante de fonctionnement Organisme certificateur et numéro ATEX Logo CE et code de l’organisme notifié ayant audité le site Code de fabrication et code année Référence de commande Numéro de série Logo Ex...
  • Page 49 SE30 Ex...

  • Page 50: Caractéristiques Techniques

    4. Caractéristiques techniques Capteur de débit SE30 Ex 4.1. Caractéristiques générales Diamètre des conduites • avec raccord S030 • DN6 à DN65 • avec raccord S070 • DN6 à DN50 Température du fluide • avec raccord S030 • -15 à +80 °C • avec raccord S070 •...
  • Page 51 Précision (voir Fig. 1) • ±0,5 % de la Pleine Echelle , avec calibration sur site (par exemple en utilisant la fonction Teach-in d’un trans- metteur 8025 en version déportée) • ± (0,5 % de la Pleine Echelle + 2,5 % de la Valeur Mesurée), avec facteur K du raccord Erreur max.

  • Page 52: Dimensions (Mm) Et Matériaux

    Capteur de débit SE30 Ex 4.2. Dimensions (mm) et matériaux Connecteur femelle 2508 Connecteur EN 175301-803 PA, avec joint en silicone Boîtier PPS renforcé en fibres de verre Corps du raccord S030 laiton, acier inoxydable ou PVDF Corps du raccord S070 aluminium ou acier inoxydable Se reporter à...

  • Page 53: Caractéristiques Électriques

    4.3. Caractéristiques électriques Alimentation Version I M1 ou II 1 G/D : fournie par la barrière de sécurité intrin- sèque à entrée NAMUR (DIN 60947-5-6) Consommation max. 7 mA Protection contre l‘inversion de polarité Signal de sortie 0,5 ou 2,5 mA, par les 2 fils de l’alimentation, modulation du courant suivant la norme NAMUR Se reporter à...

  • Page 54: Environnement

    Capteur de débit SE30 Ex 4.5. Environnement Température ambiante 0 à +60° C Humidité relative < 80%, non condensée Classe de protection IP 67 selon EN60529, avec connecteur enfiché et presse-étoupe serré du boîtier...
  • Page 55 SE30 Ex...

  • Page 56: Recommandations Générales

    Capteur de débit SE30 Ex 5. Installation et câblage 5.1. Recommandations générales Vérifier systématiquement la compatibilité chimique des matériaux com- posants le capteur et les produits susceptibles d’entrer en contact avec celui-ci. Votre fournisseur Bürkert reste à votre entière disposition pour tous ren- seignements complémentaires. 5.2. Assemblage et installation sur la conduite Le module électronique SE30 Ex est associé...
  • Page 57 tallation en atmosphères explosibles. → Lors de l’installation, respecter les consignes livrées avec le raccord. Fig. 2 : Montage du SE30 Ex sur un raccord S030 SE30 Ex...

  • Page 58: Raccordement Électrique

    Capteur de débit SE30 Ex 5.3. Raccordement électrique 5.3.1. Assemblage du connecteur femelle type 2508 → Dévisser l'écrou [1] du presse-étoupe. → Extraire le bornier à vis [3] du boîtier [2]. → Insérer le câble dans l'écrou [1] puis dans le joint [4], dans le presse-étoupe et pour finir, à travers le boîtier [2].

  • Page 59: Câblage Du Se30 Ex, Version Ii 1 G/D Ou I M1 (Avec Barrière De Sécurité Namur)

    → Placer le joint [5] entre le connecteur et l'embase EN175301-803 de l'appareil puis insérer le con- necteur 2508 sur l'embase. → Insérer puis serrer la vis [6] pour assurer l’étanchéité et un contact électrique correct. 5.3.2. Câblage du SE30 Ex, version II 1 G/D ou I M1 (avec barrière de sécurité NAMUR) Assurez-vous toujours que l‘appareil est hors tension avant d‘effectuer toute intervention.
  • Page 60 Capteur de débit SE30 Ex SE30 Ex Embase mâle EN 175301-803 du SE30 Ex Barrière de sécurité intrinsèque Raccorder le blindage à la terre du côté exploitation de la mesure. Utiliser une alimentation adaptée et conforme aux consignes de sécurité et à la notice d’instructions ATEX.
  • Page 61 SE30 Ex...

  • Page 62: Annexe

    Capteur de débit SE30 Ex 6. Annexe 6.1. Raccordements possibles avec le capteur SE30 Ex Type 8025 Universal Type 8025 Batch Mural ou encastrable Mural ou encastrable Type 8032 Automate Mural P L C Barrière SI Zone explosible SE30 Ex + S030...

  • Page 63: Exemple De Raccordement Avec Le Se30 Ex Et La Barrière Si Alimentée En

    6.2. Exemple de raccordement avec le SE30 Ex et la barrière SI alimentée en externe Se référer au manuel utilisateur du transmetteur 8025 Universal pour les autres connexions du 8025. Zone explosible Hors zone explosible Barrière de sécurité intrin- 8025 Universal sèque (retirer le cache Position des interrupteurs du 8025 bleu de la face avant pour Universal : accéder aux interrupteurs).

  • Page 64: Exemple De Raccordement Avec Le Se30 Ex Et La Barrière Si, 24 Vdc, Alimentée Par Le Transmetteur

    Capteur de débit SE30 Ex 6.3. Exemple de raccordement avec le SE30 Ex et la barrière SI, 24 VDC, alimentée par le transmetteur Se référer au manuel utilisateur du transmetteur 8025 Universal pour les autres connexions du 8025. Zone explosible Hors zone explosible Alimentation 24 VDC ± 10% Barrière de sécurité intrin- sèque (retirer le cache Position des interrupteurs du 8025 bleu de la face avant pour Universal :...
  • Page 65 DURCHFLUSSSENSOR FÜR EXPLOSIONSGEFÄHRDETE BEREICHE II 1 G/D I M 1 Bedienungsanleitung 00553593 - 1107/0_Original_FR © Bürkert 2004-2011 Technische Änderung vorbehalten...
  • Page 66 Durchfluss-Sensor SE30 Ex 1. KONFORMITÄTSERKLÄRUNG ...........................4 2. SICHERHEITSHINwEISE – ATEX-BEDIENUNGSANLEITUNG ............6 2.1. Gebrauch ................................6 2.2. Gewährleistung und Haftung ........................9 2.3. Vorsichtsmaßnahmen bei Installation und Inbetriebnahme ..........10 2.4. Rückverfolgbarkeit ...........................11 3. BESCHREIBUNG ..............................12 3.1. Bauart und Messprinzip ........................12 3.2. Bestellnummern der Durchflusssensoren, Baureihe SE30 Ex ........13 3.3.
  • Page 67 4.4. Elektrischer Anschluss ..........................21 4.5. Umgebung ..............................22 5. INSTALLATION UND VERKABELUNG ......................24 5.1. Allgemeine Empfehlungen........................24 5.2. Aufbau und Montage in die Rohrleitung ..................24 5.3. Elektrischer Anschluss ..........................26 5.3.1. Aufbau der Buchse Typ 2508 ..................... 26 5.3.2. Anschluss des SE30 Ex, Kennzeichnung II 1 G/D oder 1 M1 (mit Eigensicherheitsbarriere mit NAMUR-Eingang) ..................................27 6.

  • Page 68: Konformitätserklärung

    Hiermit erklären wir, die Firma Bürkert, als Hersteller, dass das nach- stehend bezeichnete Produkt: DURCHFLUSSSENSOR Typ SE30 Ex NAMUR mit folgender Kennzeichnung: II 1 G/D oder I M1, folgende Anforde- rungen erfüllt: • der Richtlinie 94/9/EG für Geräte zur bestimmungsgemäßen Ver- wendung in explosionsgefährdeten Bereichen.
  • Page 69 Die EG-Baumuster-Prüfbescheinigung LCIE 04 ATEX 6070 X wurde erstellt durch LCIE (Laboratoire Central des Industries Electriques, 33 avenue du Gal Leclerc, BP 8, F-92266 Fontenay-aux- Roses). Vorbehaltlich der bestimmungsgemäßen Verwendung und/oder der Installation im Einklang mit den einschlägigen Normen und/oder den Empfehlungen des Herstellers und der Berücksichtigung der besonderen Bedingungen für den sicheren Gebrauch gemäß...

  • Page 70: Sicherheitshinweise - Atex-Bedienungsanleitung

    • Zonen 0, 1 oder 2 sowie 20, 21, 22, Geräte der Kategorien II 1 G/D • Schlagwettergefährdete Grubenbereiche, Geräte der Kategorie I M1 Modell SE30 Ex NAMUR, Bestell-Nr. 552901, für gasexplosions- gefährdete Bereiche (Zonen 0, 1 und 2) und staubexplosionsge- fährdete Bereiche (Zonen 20, 21 und 22)
  • Page 71 Umgebungstemperatur: 0°C ≤ Ta ≤ 60°C LCIE 04 ATEX 6070 X • Besondere Bedingungen für den sicheren Gebrauch: - Das Gerät ist mit einer Eigensicherheit versehen. - Es darf in explosionsgefährdeten Bereichen der Zonen 0, 1 oder 2 und/oder der Zonen 20, 21 oder 22 eingesetzt werden. - Der Stecker darf nur an zertifizierte Geräte mit Eigensicherheit an- geschlossen werden.
  • Page 72 Durchfluss-Sensor SE30 Ex • Andersartige Fittings sind in explosionsgefährdeten Bereichen untersagt. Modell SE30 Ex NAMUR, Bestell-Nr. 553455, für schlagwetterge- fährdete Grubenbereiche • Erläuterungen zur Kennzeichnung und zur Installation: CE 0102 I M1 Ex ia I T80°C Umgebungstemperatur: 0°C ≤ Ta ≤ 60°C LCIE 04 ATEX 6070 X •...

  • Page 73: Gewährleistung Und Haftung

    • Spezifische Parameter der betreffenden Schutzart(en): Ui ≤ 15V, Ii ≤ 50 mA, Pi ≤ 188 mW, Ci ≤ 1,2 nF, Li ≅ 0 • Mit dieser Kennzeichnung und mit dieser Verwendung kompatible mechanische Montagearten und Medienanschlüsse: - Es sind ausschließlich Fittings aus Messing oder Edelstahl und PVDF-Flügelrad bei einem S030 Fitting zu verwenden.

  • Page 74: Vorsichtsmaßnahmen Bei Installation Und Inbetriebnahme

    Durchfluss-Sensor SE30 Ex lation bzw. der Inbetriebnahme ist umgehend mit Ihrem Bürkert- Lieferanten Kontakt aufzunehmen. 2.3. Vorsichtsmaßnahmen bei Installation und Inbetriebnahme • Achten Sie stets auf die chemische Verträglichkeit der mit dem zu messenden Medium in Kontakt stehenden Werkstoffe. • Achten Sie ebenfalls darauf, bei der Reinigung des Gerätes aus- schließlich mit den Werkstoffen des Gerätes verträgliche Produkte zu verwenden.

  • Page 75: Rückverfolgbarkeit

    Beim Ausbau des Sensors aus der Rohrleitung sind alle verfahrens- technisch gebotenen Sicherheitsvorkehrungen zu treffen. 2.4. Rückverfolgbarkeit Die Produkte der Baureihe SE30 Ex sind an Hand einer individuellen Seriennummer gekennzeichnet, die der Rückverfolgbarkeit dient. Diese (5-stellige) Zahl in Verbund mit dem Baujahr ist auf einem Aufkleber aus- gewiesen, aus dem sämtliche Bestellangaben des Gerätes hervorgehen.

  • Page 76: Beschreibung

    Durchfluss-Sensor SE30 Ex 3. Beschreibung 3.1. Bauart und Messprinzip Der Durchfluss-Sensor SE30 Ex ist ein Elektronikmodul, das auf ein Messelement, entweder Fitting S030 (aus Messing, Edelstahl oder PVDF) oder S070, aufgebaut werden. Entsprechend des Einsatzortes ist der Sensor SE30 Ex gemäß den in den Sicherheitshinweise - ATEX Bedienungsanleitung ausgewie- senen Hinweisen anzuschließen.

  • Page 77: Bestellnummern Der Durchflusssensoren, Baureihe Se30 Ex

    Der elektrische Anschluss erfolgt über eine EN 175301-803-Buchse Typ 2508. 3.2. Bestellnummern der Durchflusssensoren, Baureihe SE30 Ex Alle Ausführungen des Durchflusssensors Typ SE30 Ex • sind über eine Eigensicherheitsbarriere versorgt, • haben einen Namur-Ausgang. Elektrischer Anschluss Bestell- Nummer Namur II 1 G/D EN 175301-803-Gerätestecker 552901 Namur I M1 553455...

  • Page 78: Bestellnummern Der Eigensicherheitsbarrieren

    Durchfluss-Sensor SE30 Ex Ersatzteil oder Zubehör Bestell- Nummer Mechanische Schutzvorrichtung für SE30 Ex "Namur I M1" 553519 3.4. Bestellnummern der Eigensicherheitsbarrieren Versorgungs- Ausgang Kanal-Anzahl Bestell- spannung Nummer 24 VDC Open Kollektor, 2, mit Auf/Zu- oder 553456 15 V, 60 mA Namur-Kontakten 4, mit Auf/Zu- oder 553457 Namur-Kontakten...

  • Page 79: Beschreibung Des Typenschildes Des Sensors Se30 Ex

    3.5. Beschreibung des Typenschildes des Sensors SE30 Ex SE30EX-NAMUR II 1 G/D Ex ia IIC T6 Ex iaD 20 IP6X T80°C Tamb : 0°C - +60°C LCIE 04 ATEX 6070 X S/N:1000 0102 00552901 W46LN Schutzart Sensortyp Art der Versorgungsspannung / Ausgangsart ATEX-Klassifizierung SE30 Ex...
  • Page 80 Durchfluss-Sensor SE30 Ex Maximale Oberflächentemperatur Umgebungstemperatur im Betrieb Zertifizierungsstelle und ATEX-Nummer CE-Zeichen und Kennnummer der benannten Stelle, die das Audit des Herstellerwerks durchgeführt hat Herstellungscode und Baujahrcode Bestellnummer Seriennummer Ex-Symbol...
  • Page 81 SE30 Ex...

  • Page 82: Technische Daten

    4. Technische daten Durchfluss-Sensor SE30 Ex 4.1. Allgemeine technische Daten Rohrdurchmesser • mit einem Fitting S030 • DN6 bis DN65 • mit einem Fitting S070 • DN6 bis DN50 Flüssigkeitstemperatur • mit einem Fitting S030 • -15 bis +80 °C • mit einem Fitting S070 •...
  • Page 83 Genauigkeit (voir Bild 1) • ±0,5 % vom Messbereichsende , mit Kalibrierung vor Ort (zum Beispiel, Teach-In-Funktion eines Transmitters 8025 in getrennter Ausführung) • ± (0,5 % vom Messbereichsende + 2,5 % vom Messwert), mit dem K-Faktor des Fittings Max. Messfehler [%] Typische Bürkert Kurve mit standard K-Faktor (ohne Kalibrierung vor Ort) = 0.5% vom Messbereichsende + 2.5% vom Messwert...

  • Page 84: Abmessungen (Mm) Und Werkstoffe

    Durchfluss-Sensor SE30 Ex 4.2. Abmessungen (mm) und Werkstoffe Buchse Typ 2508 Buchse EN 175301-803 PA, mit Dichtung aus Silikon Gehäuse PPS, glasfaserverstärkt Gehäuse des Fittings S030 Messing, Edelstahl oder PVDF Gehäuse des Fittings S070 Aluminium oder Edelstahl Siehe «Sicherheitshinweise - ATEX Betriebsanleitung», um ein geeignetes Fitting auszuwählen...

  • Page 85: Elektrische Daten

    4.3. Elektrische Daten Spannungsversorgung Kennzeichnung I M1 und II 1 G/D: durch Eigensicherheitsbarriere mit Eingang NAMUR (DIN 60947-5-6) Stromaufnahme max. 7 mA Schutz gegen vorhanden Falschpolung Ausgangssignal 0,5 oder 2,5 mA, durch beide Versorgungsdrahte, Strommodulation nach NAMUR Siehe «Sicherheitshinweise - ATEX Betriebsanleitung», um eine geeignete Stromversorgung gegenüber des Verwendungsorts einzusetzen. 4.4. Elektrischer Anschluss Buchse EN 175301-803 (Typ 2508, mitgeliefert)

  • Page 86: Umgebung

    Durchfluss-Sensor SE30 Ex 4.5. Umgebung Umgebungstemperatur 0 bis +60° C Relative Feuchtigkeit < 80%, nicht kondensiert Schutzart des IP 67 nach EN60529, mit eingesteckter Buchse und festverschraubter Gehäuses Kabelverschraubung...
  • Page 87 SE30 Ex...

  • Page 88: Allgemeine Empfehlungen

    Durchfluss-Sensor SE30 Ex 5. Installation und Verkabelung 5.1. Allgemeine Empfehlungen Die chemische Verträglichkeit der Sensorwerkstoffe mit den potentiell damit in Kontakt tretenden Stoffen ist systematisch zu überprüfen. Für nähere Informationen steht Ihnen Ihr Bürkert-Lieferant stets zur Verfügung. 5.2. Aufbau und Montage in die Rohrleitung Das elektronische Modul SE30 Ex wird in Verbund mit einem Fitting vom Typ S030 oder S070 (DN6 bis DN50) eingesetzt, der zur Installation in der Rohrleitung dient.
  • Page 89 verwendenden Medienanschlussarten. → Beim Einbau des Fittings müssen die Einbauvorschriften beachtet werden, die dem Fitting beiligen. Bild 2: Aufbau des SE30 Ex auf ein Fitting S030 SE30 Ex...

  • Page 90: Elektrischer Anschluss

    Durchfluss-Sensor SE30 Ex 5.3. Elektrischer Anschluss 5.3.1. Aufbau der Buchse Typ 2508 → Die Mutter [1] der Kabelverschraubung losschrauben. → Die Schraubklemmleiste [3] des Gehäuses [2] herausnehmen. → Das Kabel durch die Mutter [1] und dann die Dichtung [4], dann durch die Kabelverschraubung und schließlich durch das Gehäuse [2] führen. →...

  • Page 91: Anschluss Des Se30 Ex, Kennzeichnung Ii 1 G/D Oder 1 M1

    → Die Dichtung [5] zwischen der Buchse und den EN175301-803-Gerätestecker einlegen und dann die Buchse Typ 2508 in den Gerätestecker stecken. → Die Schraube [6] hineinstecken und festschrauben, um die Dichtheit und einen ordnungsgemäßen elekt- rischen Kontakt sicherzustellen. 5.3.2. Anschluss des SE30 Ex, Kennzeichnung II 1 G/D oder 1 M1 (mit Eigensicherheitsbarriere mit NAMUR-Eingang) Vergewissern Sie sich stets, dass die Stromversorgung unterbrochen ist,...
  • Page 92 Durchfluss-Sensor SE30 Ex SE30 Ex Buchse EN 175301-803 Eigensicherheitsbarriere Erden Sie die Abschirmung des Kabels auf Seite der Signalauswertung Verwenden Sie eine geeignete Versorgungsspannung, gemäß den Sicherheitshinweise - ATEX Bedienungsanleitung...
  • Page 93 SE30 Ex...

  • Page 94: Anhang

    Durchfluss-Sensor SE30 Ex 6. Anhang 6.1. Anschlussmöglichkeiten mit dem Sensor SE30 Ex Typ 8025 Universal Typ 8025 Batch Wand- oder Schaltschrankmontage Wand- oder Schaltschrankmontage Typ 8032 Wandmontage P L C Eigensicherheits- barriere Explosions- gefährdeter Bereich SE30 Ex + S030...

  • Page 95: Anschlussmöglichkeit Des Sensors Se30 Ex Bei Externer Stromversorgung

    6.2. Anschlussmöglichkeit des Sensors SE30 Ex bei externer Stromversorgung der Eigensicherheitsbarriere Beziehen Sie sich auf die Bedienungsanleitung des Transmitters 8025 Universal für weitere Anschlussinformationen des 8025. Explosionsgefährdeter Außerhalb des explosionsgefährdeten Bereichs Bereich Eigensicherheitsbarriere 8025 Universal (blaue Sichtabdeckung auf Position der Schalter des 8025 Vorderseite entfernen, um an Universal : die Schalter zu gelangen) SOURCE SINK PE PE...

  • Page 96: Anschlussmöglichkeit Des Sensors Se30 Ex Und Der Durch

    Durchfluss-Sensor SE30 Ex 6.3. Anschlussmöglichkeit des Sensors SE30 Ex und der durch den Transmitter versorgte Eigensicherheitsbarriere, 24 VDC Beziehen Sie sich auf die Bedienungsanleitung des Transmitters 8025 Universal für weitere Anschlussinformationen des 8025. Explosionsgefährdeter Außerhalb des explosionsge- Versorgungs- Bereich fährdeten Bereichs spannung 24 VDC ± 10% Eigensicherheitsbarriere (blaue Sichtabdeckung auf Vorderseite entfernen, Position der Schalter des 8025 um an die Schalter zu Universal :...
