INVENTOR M2GHP290-12 User Manual

Air conditioning systems remote controller
Hide thumbs Also See for M2GHP290-12:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
AIR CONDITIONING SYSTEMS
• USER'S MANUAL
• ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
• MANUAL UTILIZATORULUI
ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA

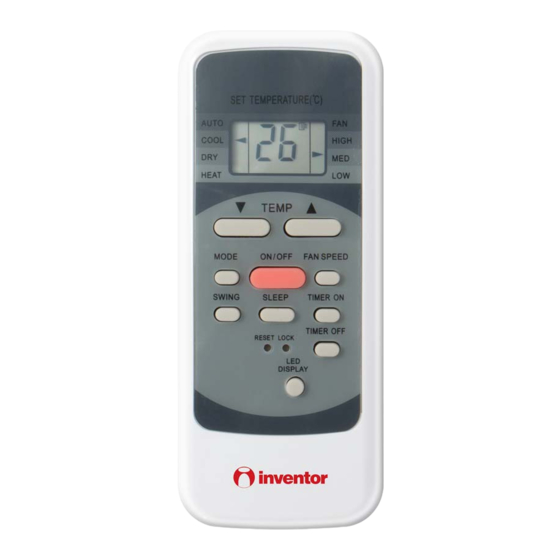

REMOTE CONTROLLER
MODEL:
M2GHP290-12

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M2GHP290-12 and is the answer not in the manual?

Questions and answers

Related Manuals for INVENTOR M2GHP290-12

Summary of Contents for INVENTOR M2GHP290-12

  • Page 1 AIR CONDITIONING SYSTEMS REMOTE CONTROLLER • USER’S MANUAL • ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ • MANUAL UTILIZATORULUI MODEL: M2GHP290-12 ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA...

  • Page 4: Table Of Contents

    CONTENTS Handling the remote controller ............Remote controller Specifications........... Function buttons ................Indicators on LCD ................How to use the buttons ..............Auto operation................. Cooling/Heating/Fan operation............Dehumidifying operation ............... Swing operation................Timer operation................ECONOMY operation ..............

  • Page 5: Handling The Remote Controller

    Handling the remote controller Location of the remote controller. Use the remote controller within a distance of 8 meters from the appliance, pointing it towards the receiver. Reception is confirmed by a beep. CAUTIONS The air conditioner will not operate if curtains, doors or other materials block the signals from the remote controller to the indoor unit.

  • Page 6: Remote Controller Specifications

    CAUTIONS Do not mix old and new batteries or batteries of a different type. Do not leave the batteries in the remote controller if it is not going to be used for 2 or 3 months. Dispose of the old batteries in the special containers to be found in the sales outlets.

  • Page 7: Function Buttons

    TEMP UP Button Function buttons Push this button to increase the indoor temper- ature setting in 1 C(2 F) increments to 30 C(88 F). TEMP DOWN Button Push this button to decrease the indoor temper- ature setting in 1 C(2 F) increments to 17 C(62 F). SET TEMPERATURE( C) MODE Button AUTO...
  • Page 8 Function buttons(continued) TIMER ON Button Press this button to activate the Auto-on time setting. Each press will increase the time setting in 30 minutes increments, up to 10 hours, then at 1 hour increments up to 24 hours. To cancel the SET TEMPERATURE( F) Auto-on time setting, just press the button until AUTO...

  • Page 9: Indicators On Lcd

    Indicators on LCD MODE display Displays the current selected mode. Including AUTO, COOL, DRY , HEAT (cooling & heating models only) and FAN. Transmission Indicator This transmission indicator will light when remote controller transmits signals to the indoor unit. Temp./Timer display The temperature setting (from 17 C(62 F) to 30 C(88 F)) or timer setting (0~24h) will be displayed.

  • Page 10: How To Use The Buttons

    How to use the buttons SET TEMPERATURE( C) Auto operation AUTO COOL HIGH Ensure the unit is plugged in and power is HEAT available. The OPERATION indicator on the TEMP display panel of the indoor unit illuminates. 1. Press the MODE button to select Auto. 2.

  • Page 11: Dehumidifying Operation

    Dehumidifying operation Ensure the unit is plugged in and power is SET TEMPERATURE( C) available. The OPERATION indicator on the AUTO COOL HIGH display panel of the indoor unit illuminates. HEAT 1. Press the MODE button to select DRY mode. 2.

  • Page 12: Timer Operation

    Timer operation press the TIMER ON button can set the auto-on time of the unit. And press the TIMER OFF button can set the auto-off time of the unit. To set the Auto-on time. 1. Press the TIMER ON button. The remote SET TEMPERATURE( C) AUTO controller shows TIMER ON, the last Auto-on...
  • Page 13 IMPORTANT The effective operation time set by the remote controller for the timer function is limited to the following settings: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 and 24.
  • Page 14 TIMER OFF (Auto-off Operation) The TIMER OFF feature is useful when you want TIMER OFF the unit to turn off automatically after you go to bed. The air conditioner will stop automatically at the set time. Example: Stop To stop the air conditioner in 10 hours. 1.

  • Page 15: Economy Operation

    TIMER ON TIMER OFF (Off Start Stop operation) This feature is useful when you want to start TIMER ON OFF the air conditioner before you wake up and stop it after you leave the house. Example: To start the air conditioner 2 hours after setting, and stop it 5 hours after setting.
  • Page 16 NOTE: -Buttons design is based on typical model and might be slightly different from the actual one you purchased, the actual shape shall prevail. -All the functions described are accomplished by the unit, if the unit has no this feature, there is no corresponding operation happened when press the relative button on the remote controller.
  • Page 17 ΠΕΡΙΕΧΟΜΕΝΑ Χειρισµός του τηλεχειριστηρίου .................18 Χειρισµός του τηλεχειριστηρίου............2 Προδιαγραφές του τηλεχειριστηρίου..............19 Λειτουργίες των πλήκτρων.................20 Προδιαγραφές του τηλεχειριστηρίου............3 Ενδείξεις στην οθόνη LCD ...................22 Λειτουργίες των πλήκτρων..............4 Η χρήση των πλήκτρων ..................23 Ενδείξεις στην οθόνη LCD..............6 Αυτόµατη λειτουργία ...................23 Η χρήση των πλήκτρων.................7 Ψύξη/Θέρµανση/ Λειτουργία...
  • Page 18 Χειρισµός του τηλεχειριστηρίου Η θέση του τηλεχειριστηρίου. Χρησιµοποιήστε το τηλεχειριστήριο σε απόσταση εντός 8 µέτρων από τη συσκευή, κατευθύνοντας το προς το δέκτη της συσκευής. Η λήψη εντολής επιβεβαιώνεται µε ηχήτική ειδοποίηση. ΠΡΟΣΟΧΗ • Το κλιµατιστικό δεν θα λειτουργήσει εάν το σήµα από το τηλεχειριστήριο...
  • Page 19 ΠΡΟΣΟΧΗ • Μην χρησηµοποιείτε νέες µπαταρίες µαζί µε παλιές ή µε µπαταρίες άλλου τύπου. Μην αφήνετε τις µπαταρίες στο τηλεχειριστήριο εάν δεν πρόκειται να το χρησιµοποιήσετε για 2-3 µήνες. • Απορρίψτε τις παλίες µπαταρίες στους ειδικούς κάδους που βρίσκονται στα περισσότερα καταστήµατα ηλεκτρικών ειδών. Προδιαγραφές...
  • Page 20 1. Πλήκτρο Temp DOWN Πιέστε αυτό το πλήκτρο για να µειώσετε τη θερµοκρασία SET TEMPERATURE( C) κατά 1°C έως τους 17°C. AUTO COOL HIGH HEAT 2. Πλήκτρο Temp UP Πιέστε αυτό το πλήκτρο για να αυξήσετε τη θερµοκρασία TEMP κατά 1°C έως τους 30°C. ON/OFF MODE FAN SPEED...
  • Page 21 10. Πλήκτρο TIMER ON Πιέστε το πλήκτρο αυτό για την αυτόµατη ενεργοποίηση της SET TEMPERATURE( F) συσκευής µε τον χρονοδιακόπτη. Κάθε πάτηµα του πλήκτρου AUTO αυξάνει το χρόνο κατά 30 λεπτά, έως τις 10 ώρες, και κατά 1 COOL HIGH ώρα...
  • Page 22 ΕΝ∆ΕΙΞΕΙΣ ΣΤΗΝ ΟΘΟΝΗ ΕΝ∆ΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ∆είχνει την επιλεγµένη λειτουργία. Και περιλαµβάνει τις λειτουργίες : αυτόµατη, ψύξη, αφύγρανση, θέρµανση (στις µονάδες που υποστηρίζουν θέρµανση και ψύξη. ) και λειτουργία ανεµιστήρα. ΕΝ∆ΕΙΞΗ ΕΚΠΟΜΠΗΣ ΣΗΜΑΤΟΣ Αυτή η ένδειξη ανάβει όταν το τηλεχειριστήριο εκπέµπει σήµα προς την εσωτερική µονάδα. ΕΝ∆ΕΙΞΗ...
  • Page 23 Η ΧΡΗΣΗ ΤΩΝ ΠΛΗΚΤΡΩΝ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ Βεβαιωθείτε ότι η µονάδα είναι συνδεδεµένη στη πρίζα και ότι η πρίζα είναι ενεργή. Θα ανάβει η SET TEMPERATURE( C) ένδειξη λειτουργίας στην εσωτερική µονάδα. AUTO 1. Πιέστε το πλήκτρο MODE για να επιλέξετε την HIGH COOL αυτόµατη...
  • Page 24 Η ΧΡΗΣΗ ΤΩΝ ΠΛΗΚΤΡΩΝ ΛΕΙΤΟΥΡΓΙΑ ΑΦΥΓΡΑΝΣΗΣ Βεβαιωθείτε ότι η µονάδα είναι συνδεδεµένη στη πρίζα και ότι η πρίζα είναι ενεργή. Θα ανάβει η SET TEMPERATURE( C) ένδειξη λειτουργίας στην εσωτερική µονάδα. AUTO 1. Πιέστε το πλήκτρο MODE για να επιλέξετε την COOL HIGH λειτουργία...
  • Page 25 Η ΧΡΗΣΗ ΤΩΝ ΠΛΗΚΤΡΩΝ ΛΕΙΤΟΥΡΓΙΑ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ Πιέστε το πλήκτρο TIMER ON για να ρυθµίσετε τον χρόνο αυτόµατης ενεργοποίησης. Και πιέστε το SET TEMPERATURE( C) πλήκτρο TIMER OFF για να ρυθµίσετε τον χρόνο AUTO αυτόµατης απενεργοποίησης της µονάδας. COOL HIGH HEAT TIMER ON Για...
  • Page 26 ΠΡΟΣΟΧΗ Η λειτουργία ορισµού του χρόνου του χρονοδιακόπτη περιορίζεται στις ακόλουθες: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 και...
  • Page 27 ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΧΡΟΝΟ∆ΙΑΚΟΠΤΗ (Αυτόµατη απενεργοποίηση) Η λειτουργία αυτόµατης απενεργοποίησης είναι πολύ χρήσιµη όταν θέλετε να απενεργοποιηθεί η µονάδα αφού έχετε κοιµηθεί. Το κλιµατιστικό θα απενεργοποιηθεί αυτόµατα την προγραµµατισµένη ώρα. Παράδειγµα: Απενεργοποίηση του κλιµατιστικού σε 10 ώρες. 1. Πιέστε το πλήκτρο TIMER OFF , η τελευταία ρύθµιση...
  • Page 28 (Ενεργοποιηµένο Απενεργοποίηση Εκκίνηση) Αυτή η λειτουργία είναι χρήσιµη όταν θέλετε εκκινήσετε το κλιµατιστικό πρίν ξυπνήσετε και να σταµατήσει αφού έχετε φύγει από το σπίτι. TIMER ON OFF Παράδειγµα: Για να ενεργοποιείσετε το κλιµατιστικό µετά από 2 ώρες και να το απενεργοποιείσετε µετά από 5 ώρες...
  • Page 29 ΣΗΜΕΙΩΣΗ: - Ο σχεδιασµός των πλήκτρων βασίζεται σε τυπικό µοντέλο που µπορεί να διαφέρει ελαφρώς από το πραγµατικό που αγοράσατε. Υπερισχύει το πραγµατικό µοντέλο. - Όλες οι λειτουργίες που περιγράφονται συνοδεύονται µε τη µονάδα, αν η µονάδα δεν έχει κάποια λειτουργία δεν θα υπάρχει και η αντίστοιχη λειτουργία όταν πατάτε το σχετικό πλήκτρο...
  • Page 30 CUPRINS Manevrarea telecomenzii ...................31 Manevrarea telecomenzii ....................2  Specificații Telecomandă ....................3  Specificaţii Telecomandă ..................32 Funcționalitatea butoanelor ..................4  Indicatorii de pe ecranul LCD ..................6  Funcţionalitatea butoanelor ................33 Modul de utilizare al butoanelor ................... 7  Indicatorii de pe ecranul LCD ................35 Funcționarea automată...

  • Page 31: Manevrarea Telecomenzii

    Manevrarea telecomenzii Loca ia telecomenzii Utiliza i telecomanda la o distan ă de 8 • metri de aparat, îndreptată către receptor. Primirea semnalului este confirmată de un sunet de bip. ATEN IE Aparatul de aer condi ionat nu va func iona dacă perdele, •...

  • Page 32: Specificații Telecomandă

    ATEN IE • Nu amesteca i bateriile vechi cu cele noi sau bateriile de diferite feluri. • Nu l sa i bateriile în telecomand dac nu urmeaz a fi utilizate pentru 2 sau 3 luni. • Nu arunca i bateriile ca i gunoi menajer. Colectarea unor astfel de de euri se face separat deoarece este necesar aplicarea unui tratament special.

  • Page 33: Funcționalitatea Butoanelor

    Func ionalitatea butoanelor 1) Butonul de SC DERE TEMPERATUR (TEMP DOWN) Ap sa i acest buton pentru a cre te temperatura interioar cu intervale de câte 1°C (2°F) pân la 30°C (88°F). SET TEMPERATURE( C) AUTO HIGH COOL 2) Butonul de CRE TERE TEMPERATUR HEAT Ap sa i acest buton pentru a sc dea temperatura interioar cu intervale de câte 1°C (2°F) pân la 17°C (62°F).
  • Page 34 ) Butonul PORNIRE TEMPORIZATOR (TIMER ON) Ap sa i acest buton pentru a ini ia secven a automat de temporizare pornire. Fiecare ap sare va cre te setarea timpului automat cu SET TEMPERATURE( F) intervale de 30 de minute pân la 10 ore, dup care la intervale de 1 AUTO or pân la 24 ore.

  • Page 35: Indicatorii De Pe Ecranul Lcd

    Indicatorii de pe ecranul LCD Afi are MODUL Afi eaz modulul ales în prezent. Inclusiv AUTOMAT, R CIRE, DEZUMIDIFICARE, ÎNC LZIRE (doar pentru modelele cu r cire i înc lzire) i VENTILARE. Indicator transmisie Indicatorul de transmisie se va aprinde atunci când telecomanda transmite semnale c tre unitatea interioar .

  • Page 36: Modul De Utilizare Al Butoanelor

    Modul de utilizare al butoanelor Func ionarea automat Asigura i-v c aparatul este b gat în priz i alimentat cu energie. Indicatorul de FUNC IONARE de pe panoul de afi aj al unit ii interioare începe s se aprind intermitent. 1.

  • Page 37: Operațiunea De Dezumidificare

    Opera iunea de dezumidificare Asigura i-v aparatul este în priz i are alimentare cu energie. Indicatorul de func ionare de pe panoul de afi aj al unit ii interioare începe s se aprind intermitent. Ap sa i butonul MODE pentru alege modulul DEZUMIDIFICARE.

  • Page 38: Funcționarea Temporizatorului

    Func ionarea temporizatorului Ap sa i butonul pornire temporizator (TIMER ON) pentru a SET TEMPERATURE( C) seta timpul automat de pornire a aparatului. Ap sa i butonul AUTO o prire temporizator (TIMER OFF) pentru a seta timpul HIGH COOL automat de oprire a aparatului. TIMER ON HEAT TEMP...
  • Page 39 IMPORTANT Timpul efectiv de func ionare setat de telecomand pentru func ia de temporizare este limitat la • urm toarele set ri:0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 i 24. Exemple de setare temporizator PORNIRE TEMPORIZATOR (TIMER ON) (Func ionare automat pornit )
  • Page 40 OPRIRE TEMPORIZATOR (TIMER OFF) (Func ionare automat oprit ) Func ia OPRIRE TEMPORIZATOR (TIMER OFF) este util atunci când dori i ca aparatul s se opreasc automat dup ce merge i la culcare. Aparatul de aer condi ionat se va opri automat la ora setat .
  • Page 41 TEMPORIZATOR PORNIRE – TEMPORIZATOR OPRIRE (TIMER ON - TIMER OFF_ (Oprire - Pornire - Începere func ionare) TIMER ON OFF Aceast func ie este util atunci când dori i s porneasc aparatul de aer condi ionat înainte s trezi i opreasc dup ce pleca i de acas .
  • Page 42 NOT : Proiectarea butoanelor este bazat pe modelul tipic i poate fi u or diferit de cea a butoanelor aparatului dvs. forma real va fi cea care va prevala. Toate func iile descrise sunt îndeplinite de acest aparat, dac aparatul nu are aceast func ie, nu exist nici o opera iune corespunz toare ap s rii butonului respectiv de pe telecomand .
  • Page 44 AIR CONDITIONING SYSTEMS REMOTE CONTROLLER...
