Balluff BNI IOL-717-002-E023 Installation Manual

Balluff Network Interface IO-Link
Montageanleitung / Installation Guide

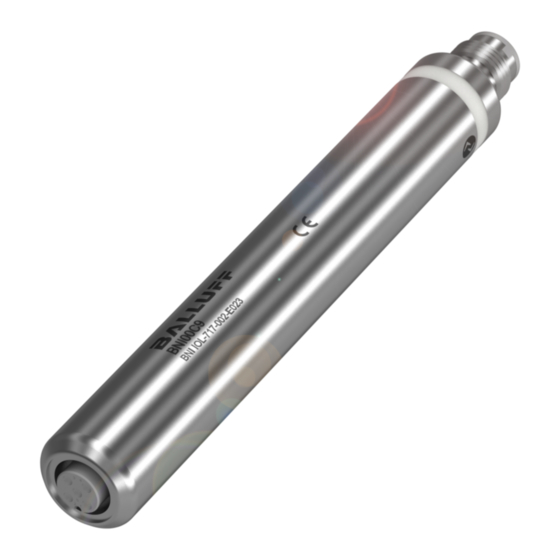

BNI IOL-717-002-E023
BNI IOL-725-002-E023
BNI IOL-730-002-E023
BNI IOL-740-002-E023
Diese Montageanleitung ersetzt nicht die Bedienungsanleitung. Für eine
ordnungsgemäße Installation und Betrieb lesen Sie bitte die
Bedienungsanleitung und die dazugehörigen Sicherheitshinweise
sorgfältig durch.
Diese finden Sie zum Download unter http://www.balluff.de.
Bitte wenden Sie sich bei weiteren Fragen an unseren Kundenservice.
This Installation Guide does not replace the User´s Guide. For proper
installation and operation, please read the User´s Guide and the associ-
ated safety instructions carefully.
This is ready for you to download at http://www.balluff.com.
For any further question please contact our Customer Service.
Modulübersicht / Module overview
4
1 IO-Link Schnittstelle /

IO-Link interface

2 Status LED: Kommunikation/
Communication
BNI IOL-717-002-E023
Voltage, current, Pt100, Pt1000 Input
BNI IOL-725-002-E023
Spannung, Strom, Pt100, Pt1000 TypJ,
BNI IOL-730-002-E023
Voltage, current, Pt100, Pt1000 TypJ,
BNI IOL-740-002-E023
www.balluff.com
Analog Eingang / Analog Input
Analog Ausgang / Analog Inputs
Analog Eingange Ausgang / Analog Input Output
Temperature / Temperature
1
2
3
3

Analog port

4 Status LED: Modul Ver-
sorgung / Module supply
Function
Spannung, Strom, Pt100, Pt1000
Eingang /
Spannung, Strom Ausgang /
Voltage, current output
TypK Eingang, Ausgang /
TypK Input, output
Pt100, Pt1000, TypJ, TypK
Eingang / input
Elektrische Verbindungen / Electrical connection
Die Gehäuse des BNI IOL-7xx-002-E023 muss an die Funktions-
erde angeschlossen werden. Der Anschluß ist möglichst kurz und
niederohmig aus zu führen.
The housing of the BNI IOL-7xx-002-E023 must be connected to
the protection ground and it must be low-impedance and kept as
short as possible.
IO-Link Interface
M12 A-coded Pin
Versorgungsspannung Controller +24V, 260 mA/
1
Power supply controller+24V, 260 mA
Versorgungsspannung Ausgänge 1.4 A/
2
3
C/Q, IO-Link-Datenübertragungskanal /
4
C/Q, IO-Link data transmission channel
*Nur im Fall BNI IOL-725-002-E023, BNI IOL-730-002-E023
*Only in case BNI IOL-725-002-E023, BNI IOL-730-002-E023
Analog Port
Pin
V, mA Ein-
gang/ Input
+24V,
1
200 mA
Eingang /
2
Input*
M12
A-coded
3 GND
female
Eingang /
4
Input*
5 -
*Signal entweder an Pin 2 oder an Pin 4 abhängig von Konfiguration/
*Signal either on pin 2 or pin 4 depending from the configuration
**Ausgangsspannung/strom liegt zwischen Pin 2 und 4 an. Die Polarität
des Signals hängt von der Konfiguration ab.
**Output voltage/current appears between Pin 2 and Pin 4. The polarity
of the output signal depends on the configuration
Pt 100, Pt1000
Pin
2 Draht /
2 Wire
1 Pt Sensor -
M12
2 Pt Sensor -
A-coded
3 Pt Sensor +
female
4 Pt Sensor +
5 -
Funktion / Function
Power supply outputs 1.4A *
GND, Bezugspotential /
GND, reference potential
Funktion / Function
V, mA
Aus-
Typ J, Typ K
gang,
Output
+24V,
-
1.4 A
Ausgang Thermoelement+ /
/Output** Thermocouple +
Thermoelement - /
GND
Thermocouple -
Ausgang
-
/Output**
-
Funktion / Function
Pt 100, Pt 100,
Pt1000 Pt1000
3 Draht / 4 Draht /
3 Wire 4 Wire
Pt Sensor - Pt Sensor -
Pt Sensor - Pt Sensor -
- Pt Sensor +
Pt Sensor + Pt Sensor +
- -
1
