GF COOL-FIT 2.0 Instruction Manual
Powered foam removal and peeling tool
d32, d40, d50, d63
Hide thumbs
Also See for COOL-FIT 2.0:
- Assembly instructions (2 pages) ,
- Instruction manual (3 pages) ,
- Assembly instructions (2 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for GF COOL-FIT 2.0
Summary of Contents for GF COOL-FIT 2.0

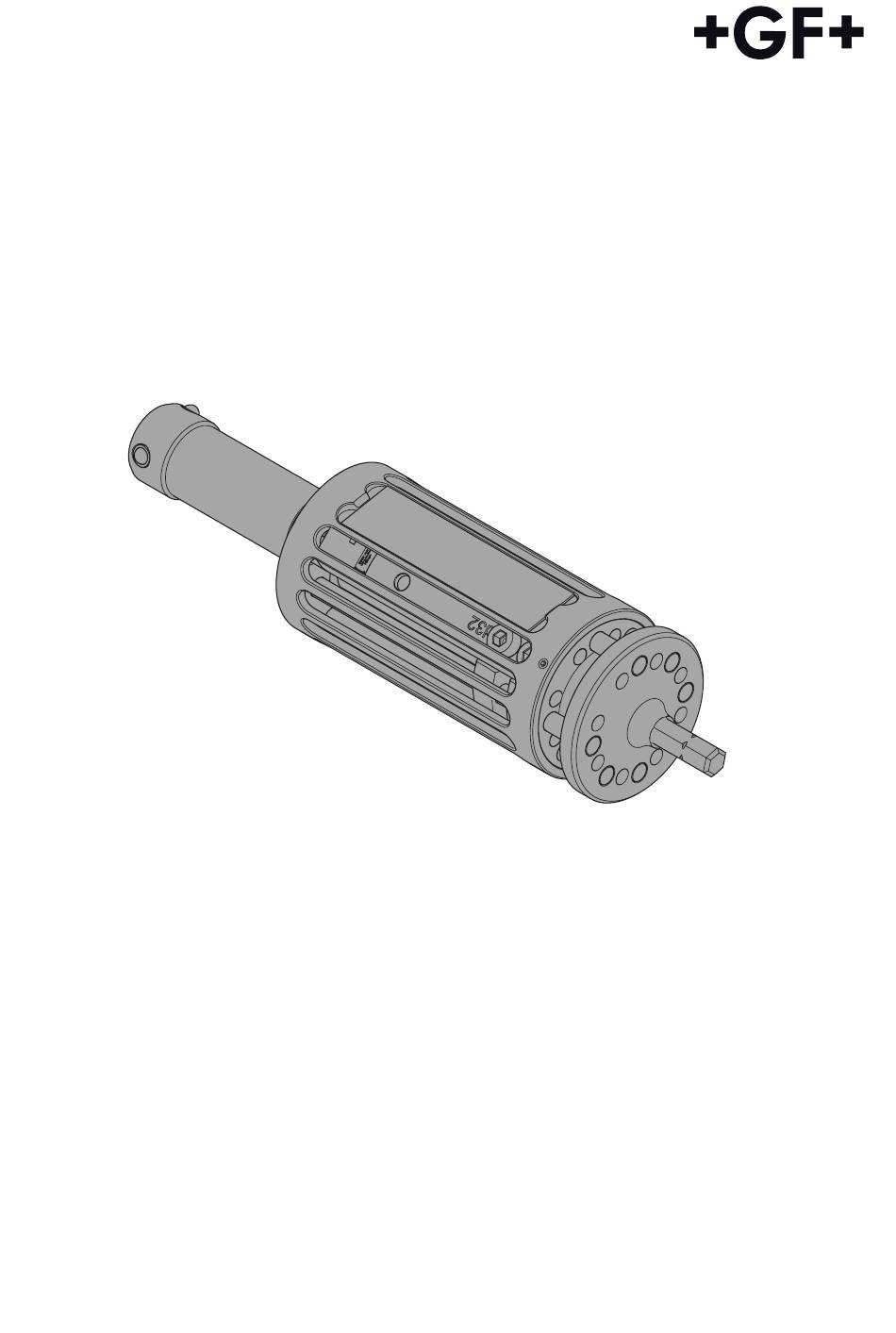

- Page 1 GF Piping Systems Bedienungsanleitung Instruction Manual COOL-FIT 2.0 / COOL-FIT 4.0 Automatisches Abisolier- und Schälwerkzeug d32, d40, d50, d63 COOL-FIT 2.0 / COOL-FIT 4.0 Powered Foam Removal and Peeling Tool d32, d40, d50, d63...
- Page 3 Bedienungsanleitung COOL-FIT 2.0 / COOL-FIT 4.0 Automatisches Abisolier- und Schälwerkzeug d32, d40, d50, d63...................5 Instruction Manual COOL-FIT 2.0 / COOL-FIT 4.0 Powered Foam Removal and Peeling Tool d32, d40, d50, d63.................21...
-
Page 5: Table Of Contents
Inhaltsverzeichnis 1. Wichtige Informationen ................6 1.1 Lieferumfang ........................6 1.2 Mitgeltende Dokumente ....................6 1.3 Zeichen und Symbole ....................6 2. Sicherheit ......................6 2.1 Bestimmungsgemässe Verwendung .................6 2.2 Zielgruppe und Qualifikation ..................6 2.3 Sicherheitshinweise......................7 3. Transport und Lagerung ................7 4. Produktbeschreibung ...................8 4.1 Koffer ..........................8 4.2 Werkzeug ........................9 5. -
Page 6: Wichtige Informationen
Ohne Kraft/Druck ausführen Hinweis Sicherheit Die Bedienungsanleitung ist Bestandteil des GF Produkts und muss vor der Bedienung sorgfältig gelesen werden. Die Bedienungsanleitung muss jederzeit verfügbar sein. Bestimmungsgemässe Verwendung Das automatische Abisolier- und Schälwerkzeug ist dazu bestimmt, Rohre ab zu isolie- ren und zu schälen. -
Page 7: Sicherheitshinweise
Sicherheitshinweise Verletzungsgefahr Eine unsachgemäße Bedienung des Werkzeugs kann zu Verletzungen führen. Werkzeug nur mit montiertem Schutzkäfig bedienen. > Persönliche Bekleidung Um Verletzungen zu vermeiden, wird Folgendes empfohlen: Enge Kleidung tragen. > Schmuck abnehmen. > Haarnetz ggf. tragen. > Schutzbrille tragen. >... -
Page 8: Produktbeschreibung
Produktbeschreibung Koffer Ersatzrollmesser für Rohrschneider Rohrschneider Schälwerkzeug d32 Markierlehre Schälwerkzeug d40 Entgrater und Markierstift Schälwerkzeug d50 Ersatzklingen für Schälwerkzeug Schälwerkzeug d63... -
Page 9: Werkzeug
Werkzeug Zentrierkopf Typenschild Führung Klinge Ring Messerhalter Schutzkäfig Spindel... -
Page 10: Vorbereitung
Vorbereitung Rohr vorbereiten... -
Page 11: Werkzeug Einspannen
Werkzeug einspannen ≥/≤ = 50/550 1/min ≥ 12 Nm... -
Page 12: Abisolierung
Abisolierung Schaum trennen... -
Page 13: Rohr Schälen
Rohr schälen... -
Page 14: Mantelrohr Trennen
Mantelrohr trennen ¼... -
Page 15: Rohr Säubern
Rohr säubern 0.2-0.4 mm Massnahmen bei unvollständiger Schälung: Rohrstutzen abschneiden und vor- > isoliertes Rohr erneut abisolieren. Siehe Kapitel 8: “Hilfe bei Problem- > stellungen” bei anhaltender unvoll- ständiger Schälung. d (mm) A (mm) -
Page 16: Wartung
Wartung Klinge wechseln Sobald die Schälung ungleichmässig ist oder der Spanabtrag weniger als 0.2 mm auf- weist, muss die Klinge gewechselt werden. d32, d40 = 4 Nm d50, d63 = 8 Nm... -
Page 17: Hilfe Bei Problemstellungen
Hilfe bei Problemstellungen 6.3 Schlechter radialer Schnitt Mögliche Ursache Abhilfe Das Rollmesser ist verschlissen Rollmesser wechseln. (stumpfes Rollmesser). Das Rollmesser hat sich im Rollmesser am Messerhalter mit zugehöriger Messerhalter gelöst. Schraube fixieren. 6.4 Schaum stirnseitig nicht eben abgetrennt Mögliche Ursache Abhilfe Der radiale Schnitt mit dem Radialen Schnitt so tief durchführen bis das... -
Page 18: Ersatzteilliste
Ersatzteilliste Artikelnummer Beschreibung 799350364 Markierstift 799738211 Schälwerkzeug d32 799738212 Schälwerkzeug d40 799738213 Schälwerkzeug d50 799738214 Schälwerkzeug d63 799738220 Rollmesser für Rohrschneider 799738221 Schälklinge d32 799738222 Schälklinge d40 799738223 Schälklinge d50 799738224 Schälklinge d63 799738231 Markierlehre 10. Entsorgung Bei der Entsorgung muss Folgendes beachtet werden: Vor der Entsorgung die einzelnen Materialien nach recycelbaren Stoffen, Normal- >... - Page 21 Contents 1. Important information ................22 1.1 Scope of delivery ......................22 1.2 Documentation ......................22 1.3 Signs and symbols ..................... 22 2. Safety ......................22 2.1 Intended use ........................ 22 2.2 Target group and qualification ................. 22 2.3 Safety information ...................... 23 3.
-
Page 22: Important Information
Do not use force/pressure Notice Safety The assembly instructions are part of the GF product and must be read carefully before assembly. The assembly instructions must be available at all times. Intended use The powered foam removal and peeling tool is appointed to dismantle and peel GF COOL-FIT 2.0/4.0 pipes. -
Page 23: Safety Information
Safety information Risk of injury Improper usage of the tool may cause injury. Operate tool with mounted cage only. > Clothing In order to avoid injury, the following is recommended: Wear tight clothes. > Remove jewellery. > Possibly wear hair net. >... -
Page 24: Product Description
Product description Case Pipe cutter Spare circular blade Peeling tool d32 Marking gauge Peeling tool d40 Deburring tool and Marker Peeling tool d50 Spare blades for the peeling tool Peeling tool d63... -
Page 25: Tool
Tool Centering head Numberplate Guide Blade Ring Cutter support Cage Spindle... -
Page 26: Preparation
Preparation Pipe... -
Page 27: Tool
Tool ≥/≤ = 50/550 1/min ≥ 12 Nm... -
Page 28: Removal Of Insulation
Removal of insulation Separating foam... -
Page 29: Peeling Pipe
Peeling pipe... -
Page 30: Cutting Jacket
Cutting jacket ¼... -
Page 31: Cleaning Pipe
Cleaning pipe 0.2-0.4 mm Measures in incomplete peeling: Cut pipe spigot and strip pre-insula- > ted pipe again. See chapter 8: „Troubleshooting“ > with continuing incomplete peeling. d (mm) A (mm) -
Page 32: Maintenance
Maintenance Change blade Once the peeling is uneven or the depth of the peeled strip is less than 0.2 mm, the blade must be changed as shown below. d32, d40 = 4 Nm d50, d63 = 8 Nm... -
Page 33: Troubleshooting
Troubleshooting 6.3 Poor radial cut Possible cause Solution The circular blade is worn (blunt Change the circular blade. rotary cutter). The rotary cutter has detached in Fix circular blade on the blade holder and fix the knife holder. with the appropriate screws. 6.4 Foam at end face is not evenly separated Possible cause Solution... -
Page 34: Spare Part List
Spare part list Article number Description 799350364 Marker 799738211 Peeling tool d32 799738212 Peeling tool d40 799738213 Peeling tool d50 799738214 Peeling tool d63 799738220 Circular blade for pipe cutter 799738221 Peeling blade d32 799738222 Peeling blade d40 799738223 Peeling blade d50 799738224 Peeling blade d63 799738231... - Page 36 GF Piping Systems Worldwide at Home Our sales companies and representatives ensure local customer support in over 100 countries www.gfps.com gentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Georg Fischer SAS Georg Fischer S.A. de C.V.
