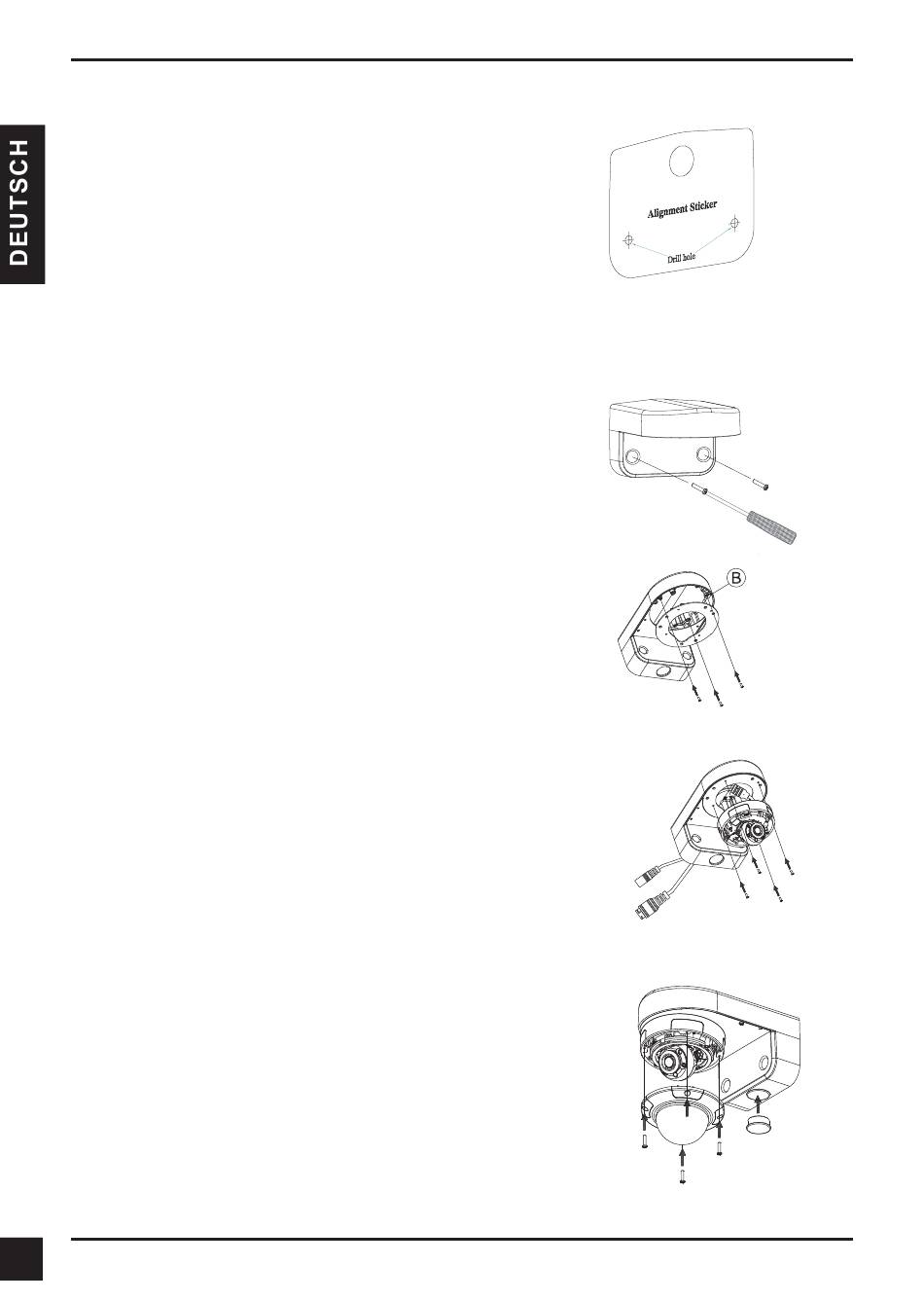

Verwendung der DCS-37-1-Halterung (optional)
Platzieren Sie den Montageaufkleber der DCS-37-1
am gewünschten Ort und verwenden Sie dann einen 6
mm-Bohraufsatz, um die erforderlichen Löcher mit 25 mm
Tiefe zu bohren und setzen Sie die Wanddübel in die
Öffnungen ein. Wenn Sie planen, Kabel durch die Wand
zu führen, müssen Sie auch ein Loch für den Kabelkanal
bohren.
Hinweis: Die Kamera in der entsprechenden Abbildung
kann leicht von Ihrem Produkt abweichen, die grundlegende
Vorgehensweise ist jedoch dieselbe.
Befestigen Sie die DCS-37-1 mithilfe der mitgelieferten
Schrauben an der Wand.
Führen Sie die Kameraanschlüsse durch den hinteren
oder unteren Kabelkanal der DCS-37-1. Schrauben Sie
dann die Montageplatte mithilfe der mit B markierten
Montageöffnungen an der Halterung fest.
Entfernen Sie die Abdeckung der Kamera.
Verwenden Sie die mitgelieferten Schrauben, um die
Kamera an der DCS-37-1 zu befestigen, passen Sie dann
den Winkel und die Drehung der Kamera mit der Neigungs-
Feststellschraube an.
Bringen Sie die Kameraabdeckung wieder an.
Wenn Sie die Kamerakabel durch die Wand führen,
platzieren Sie die Gummistopper im unteren Kabelkanal, um
diesen abzudichten.
