Mannesmann Rexroth A10VSO Series Repair Instructions page 10

RDE 92 711-02-R 01.95
Demontage und Montage der kompl. Einheit
Disassembly and re-assembly of the complete unit
1 0 Brueninghaus Hydromatik

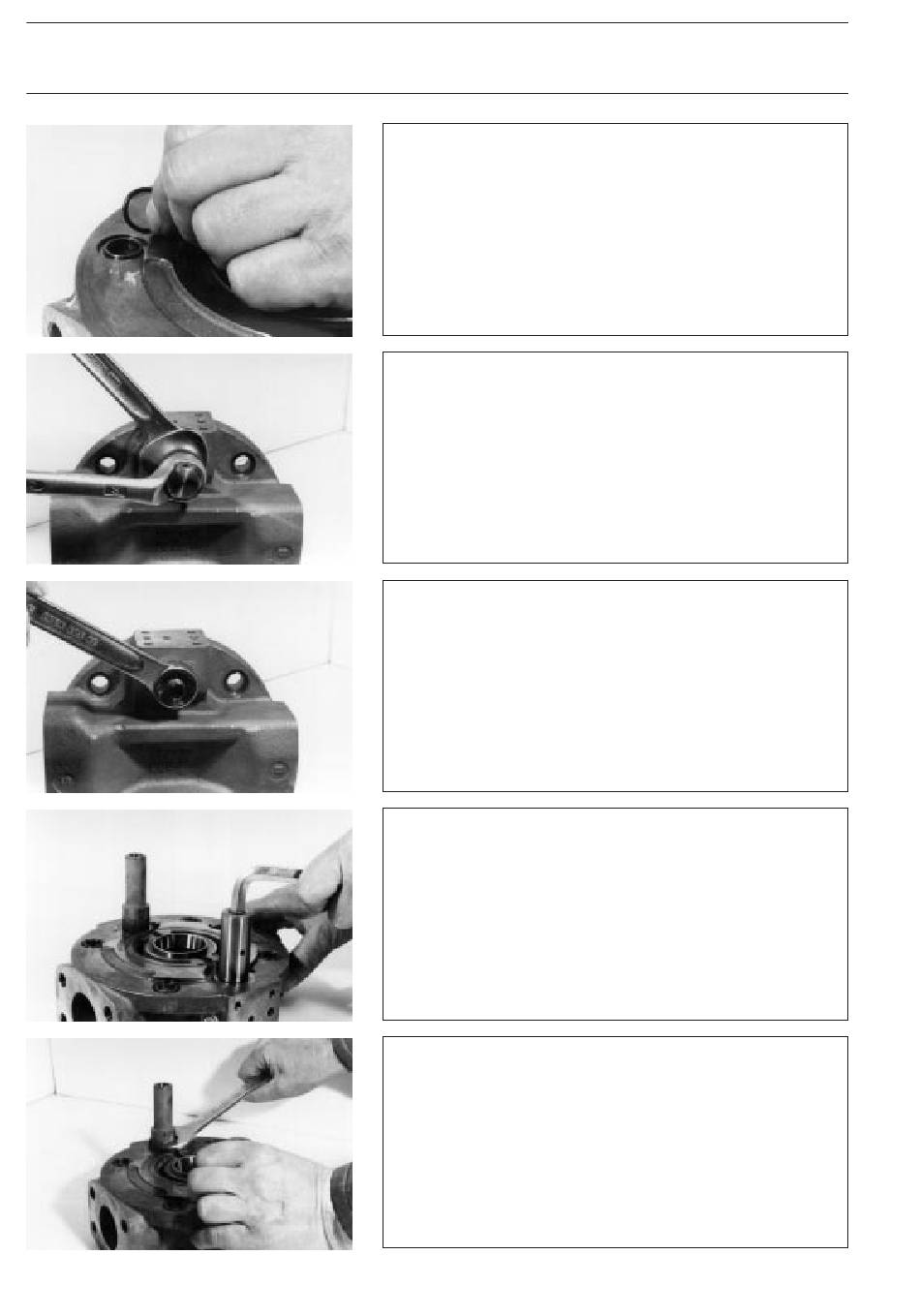

21
O - Ringe entfernen.
Remove the O - rings
22
Demontage der Hutmutter für Gewindestift.
Disassemble the head nut of threaded pin.
23
Demontage der Fixiermutter und des Gewindestiftes.
Disassemble the hexagon fixing nut and the
threaded pin.
24
Kolbenführung des Verstellkolbens (Einbau
"ventilseitig") ausbauen.
Disassemble the guide of control piston (Mounting
position: pilot valve side).
25
Kolbenführung des Gegenkolbens ausbauen.
Disassembly the guide of opposite piston.
Reparaturanleitung A10 VSO/31
Repair Instruction A10 VSO/31
