Quick Links

Enlarged version

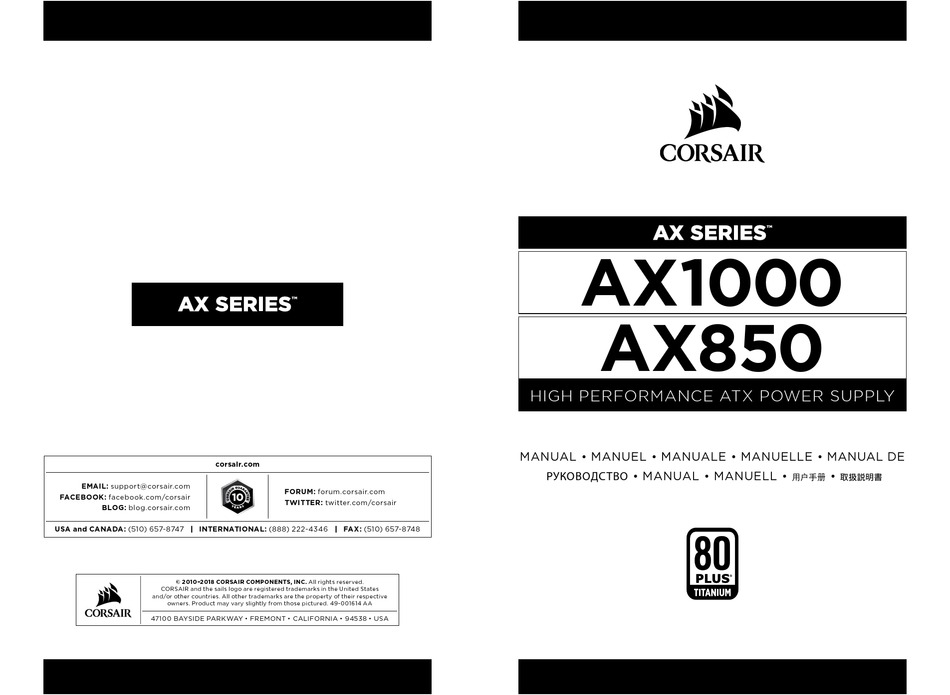

AX1000

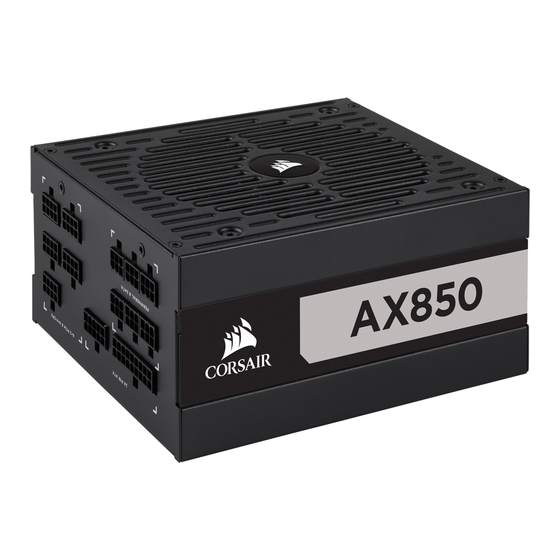

AX850
HIGH PERFORMANCE ATX POWER SUPPLY
MANUAL • MANUEL • MANUALE • MANUELLE • MANUAL DE
corsair.com
• MANUAL • MANUELL •
•
用户手册
取扱説明書
EMAIL: support@corsair.com
FORUM: forum.corsair.com
FACEBOOK: facebook.com/corsair
TWITTER: twitter.com/corsair
BLOG: blog.corsair.com
USA and CANADA: (510) 657-8747 | INTERNATIONAL: (888) 222-4346 | FAX: (510) 657-8748
© 2010–2018 CORSAIR COMPONENTS, INC. All rights reserved.
CORSAIR and the sails logo are registered trademarks in the United States
and/or other countries. All other trademarks are the property of their respective
owners. Product may vary slightly from those pictured. 49-001614 AA
47100 BAYSIDE PARKWAY • FREMONT • CALIFORNIA • 94538 • USA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AX Series and is the answer not in the manual?

Questions and answers

Related Manuals for Corsair AX Series

Summary of Contents for Corsair AX Series

  • Page 1 USA and CANADA: (510) 657-8747 | INTERNATIONAL: (888) 222-4346 | FAX: (510) 657-8748 © 2010–2018 CORSAIR COMPONENTS, INC. All rights reserved. CORSAIR and the sails logo are registered trademarks in the United States and/or other countries. All other trademarks are the property of their respective owners.
  • Page 2 English Français Deutsch Italiano Español Português Svenska 中文 日本の...

  • Page 3: Safety And Protection

    105°C capacitors, users can be depend on an AX PSUs’ long life and reliability, backed by a ten year warranty. Zero RPM Mode means an AX Series PSU is virtually silent at low and medium loads, and even at maximum power, a low noise fan ensures quiet operation.

  • Page 4: Package Contents

    150mm (W) x 86mm (H) x 170mm (L) Connectors Per Cable ATX Cable 24 pin (20+4) Package contents 610mm 610mm 610mm • CORSAIR AX Series power supply unit • Cable ties (± 10mm) Total Connectors • AC power cord •...
  • Page 5 150mm (W) x 86mm (H) x 170mm (L) Connectors Per Cable ATX Cable 24 pin (20+4) Package contents 610mm 610mm 610mm • CORSAIR AX Series power supply unit • Cable ties (± 10mm) Total Connectors • AC power cord •...
  • Page 6 D. Connect the peripheral cables to any peripherals requiring a small 4-pin connector. Step B: Installing the CORSAIR AX Series power supply E. Make sure all the cables are tightly connected. Be sure to save any unused modular cables for future component additions.

  • Page 7: Important Safety Information

    2014/35/EU 2014/30/EU Fan Mode Selection Switch 2011/65/EU EN 60950-1:2006/A2:2013 The AX Series power supplies have a fan mode switch that enables you 60950-1(ed.2);am1;am2 to turn o the Zero RPM mode. The switch is located on the rear of the GB17625.1-2012 PSU next to the AC power switch.
  • Page 8 • Protection contre les surintensités (OCP) Autorisations et Les rails 3,3 V, 5 V et 12 V des alimentations AX Series disposent d'une Homologations ... protection contre les surintensités (OCP). Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sûre.
  • Page 9 (± 10mm) Total des connecteurs Connecteurs par câble Adaptateur lecteur de disquettes (4 broches) CHARGE SYSTÈME 101mm 101mm (± 5mm) Courbe de bruit du ventilateur de l’alimentation CORSAIR AX1000 Total des connecteurs Bruit du ventilateur (db) Puissance en sortie - Watts...
  • Page 10 (± 10mm) Total des connecteurs Connecteurs par câble Adaptateur lecteur de disquettes (4 broches) SYSTEM LOAD 101mm 101mm (± 5mm) Courbe de bruit du ventilateur de l’alimentation CORSAIR AX850 Total des connecteurs Bruit du ventilateur (db) Puissance en sortie - Watts...
  • Page 11 Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel Étape B : installation de l’alimentation CORSAIR AX Series ajout de composants ultérieur. 1. Assurez-vous que le câble d’alimentation C.A. de l’unité est déconnecté.

  • Page 12: Informations De Sécurité Importantes

    2014/30/EU 2011/65/EU de ventilation EN 60950-1:2006/A2:2013 Les alimentations AX Series sont équipées d'un commutateur de mode 60950-1(ed.2);am1;am2 ventilation qui vous permet de désactiver le mode Zero RPM. Ce commutateur GB17625.1-2012 se trouve à l'arrière del'alimentation, à proximité de l'interrupteur d'alimentation GB4943.1-2011...

  • Page 13: Sicherheit Und Schutz

    Sicherheits- 3,3V-Schiene. und Prüfsiegel .... • Überstromschutz (OCP) Die AX Series verfügt auf den 3,3 V, 5 V und 12 V Schienen über OCP. Der OCP stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt. • Übertemperaturschutz (OTP) OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet.
  • Page 14 Gesamtlänge Abmessungen: 150mm (B) x 86mm (H) x 170mm (L) Anschlüsse pro Kabel EPS/ATX12V, 8 Pins (4+4) Lieferumfang 610mm 610mm 610mm • CORSAIR AX Series Netzteil • Kabelbinder (± 10mm) Anschlüsse insgesamt • AC-Stromkabel • CORSAIR Case Badge (Aufkleber) •...
  • Page 15 Gesamtlänge Abmessungen: 150mm (B) x 86mm (H) x 170mm (L) Anschlüsse pro Kabel ATX, 24 Pins (20+4) Lieferumfang 610mm 610mm 610mm • CORSAIR AX Series Netzteil • Kabelbinder (± 10mm) Anschlüsse insgesamt • AC-Stromkabel • CORSAIR Case Badge (Aufkleber) •...
  • Page 16 Stromanschlüsse Ihrer PCI-Express-Videokarte an. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten Schritt B: Installation des CORSAIR AX Series Netzteils anschließen, die einen kleinen 4-poligen Steckverbinder erfordern. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie sich nicht 1.

  • Page 17: Sicherheits-Und Behördliche Zulassungen

    EN55024: 2010 2014/35/EU Lüftermodus-Wahlschalter 2014/30/EU 2011/65/EU Netzgeräte der AX Series verfügen über einen Schalter für den Lüftermodus, EN 60950-1:2006/A2:2013 mit dem Sie den Zero RPM-Modus deaktivieren können. Der Schalter befindet 60950-1(ed.2);am1;am2 sich auf der Rückseite des Netzteils neben dem AC-Netzschalter.
  • Page 18 • Protezione da sovralimentazione (OCP) Certificazioni ....La AX Series presenta OCP su vie a 3.3V, 5V e 12V. L'OCP garantisce che l'uscita delle vie con tensione CC rimanga entro i limiti operativi di sicurezza. • Protezione da surriscaldamento (OTP) L'OTP garantisce lo spegnimento dell'unità...

  • Page 19: Contenuto Della Confezione

    100mm 100mm 100mm (± 10mm) Connettori totali Connettori per cavo Adattatore floppy (4 pin) CARICO DEL SISTEMA 101mm 101mm (± 5mm) CORSAIR AX1000 - Curva caratteristica della rumorosità della ventola dell'alimentatore Connettori totali Rumorosità ventola (db) Potenza Erogata - Watt...
  • Page 20 450mm 100mm 100mm (± 10mm) Connettori totali Connettori per cavo Adattatore floppy (4 pin) CARICO DEL SISTEMA 101mm 101mm (± 5mm) CORSAIR AX850 - Curva caratteristica della rumorosità della ventola dell'alimentatore Connettori totali Rumorosità ventola (db) Potenza Erogata - Watt...
  • Page 21 4 pin piccolo. Verificare che tutti i cavi siano collegati saldamente. Conservare Fase B: Installazione dell'unità di alimentazione CORSAIR AX Series i cavi modulari non utilizzati per eventuali installazioni future. 1. Verificare che il cavo dell'alimentazione CA non sia collegato.

  • Page 22: Importanti Informazioni Sulla Sicurezza

    EN55024: 2010 2014/35/EU Selettore modalità ventola 2014/30/EU 2011/65/EU Gli alimentatori AX Series presentano un selettore della modalità della ventola EN 60950-1:2006/A2:2013 che consente di disattivare la modalità Zero RPM. Il selettore è posizionato sul 60950-1(ed.2);am1;am2 retro dell'alimentatore, accanto all'interruttore generale CA.

  • Page 23: Seguridad Y Protección

    • Protección contra sobrecorriente (OCP) Las fuentes de alimentación AX Series incluyen una OCP en los raíles de 3,3 V, 5 V y 12 V. La OCP asegura que la salida de los raíles de voltaje de CC se mantenga dentro de límites operativos seguros.

  • Page 24: Contenido Del Paquete

    Conectores totales Conectores por cable Adaptador de disquete (4 pines) CARGA DEL SISTEMA 101mm 101mm (± 5mm) Curva de ruido del ventilador de la fuente de alimentación CORSAIR AX1000 Conectores totales Ruido del ventilador (db) Potencia de salida - Vatios...
  • Page 25 Conectores totales Conectores por cable Adaptador de disquete (4 pines) CARGA DEL SISTEMA 101mm 101mm (± 5mm) Curva de ruido del ventilador de la fuente de alimentación CORSAIR AX850 Conectores totales Ruido del ventilador (db) Potencia de salida - Vatios...
  • Page 26 4. Continúe con el Paso B. encienda esta llevando el interruptor a la posición ON (marcado con “I”). Paso B: Instalación de la fuente de alimentación CORSAIR AX Series 1. Asegúrese de que el cable de alimentación de CA de la fuente de alimentación no está...

  • Page 27: Información De Seguridad Importante

    2014/35/EU 2014/30/EU de ventilador 2011/65/EU Las fuentes de alimentación AX Series tienen un interruptor de modo de EN 60950-1:2006/A2:2013 ventilador que le permite desactivar el modo Zero RPM. El interruptor se 60950-1(ed.2);am1;am2 encuentra en la parte posterior de la PSU, junto al interruptor de alimentación GB17625.1-2012...
  • Page 28 AX SERIES AX SERIES ™ ™ ATX CORSAIR AX Series! CORSAIR AX Series 80 PLUS Titanium, 105 °C Zero RPM AX Series ................................. • 12 , 5 ATX......... : 13,4 +12 , 5,74 3,76 3,3 .
  • Page 29 AX SERIES AX SERIES ™ ™ AX1000 CORSAIR AX1000 150mm ( ) x 86mm ( ) x 170mm ( ) ATX (20+4) • • CORSAIR AX Series 610mm 610mm 610mm • CORSAIR • (± 10mm) • • • EPS/ATX12V (4+4)
  • Page 30 AX SERIES AX SERIES ™ ™ AX850 CORSAIR AX850 150mm ( ) x 86mm ( ) x 170mm ( ) ATX (20+4) • • CORSAIR AX Series 610mm 610mm 610mm • CORSAIR • (± 10mm) • • • EPS/ATX12V (4+4)
  • Page 31 AX SERIES AX SERIES ™ ™ AX Series «P4» «+12 ». «P4» «+12 » PCI-Express SATA. CD-ROM/DVD-ROM. SATA SATA. PCI-Express PCI-Express CORSAIR AX Series «I»). (EPS12V) +12 ,...
  • Page 32 AX SERIES AX SERIES ™ ™ B: 2014 ANSI C63.4-2014 ICES-003 Issue6:2016 C TUV-US(American) UL60950-1: 2007/R:2014-10 CAN/CSA-22.2 No.60950-1:2007/A2:2014-10 EN55032: 2012+AC: 2013 Class B EN61000-3-2: 2014 EN61000-3-3: 2013 EN55024: 2010 2014/35/EU 2014/30/EU 2011/65/EU EN 60950-1:2006/A2:2013 60950-1(ed.2);am1;am2 AX Series GB17625.1-2012 Zero RPM.
  • Page 33 • Proteção contra sobrecorrente (OCP) e da Agência ......A AX Series apresenta OCP nos trilhos de 3,3V, 5V e 12V. A OCP garante que a saída dos trilhos de tensão CC permaneçam dentro dos limites seguros de operação. •...

  • Page 34: Conteúdo Da Embalagem

    Total de Conectores Conectores por Cabo Adaptador de disquete (4 pinos) CARGA DO SISTEMA 101mm 101mm (± 5mm) Curva de ruído da ventoinha da fonte de alimentação CORSAIR AX1000 Total de Conectores Ruído da Ventoinha (db) Saída de Potência – Watts...
  • Page 35 Total de Conectores Conectores por Cabo Adaptador de disquete (4 pinos) SYSTEM LOAD 101mm 101mm (± 5mm) Curva de ruído da ventoinha da fonte de alimentação CORSAIR AX850 Total de Conectores Ruído da Ventoinha (db) Saída de Potência – Watts...
  • Page 36 4. Prossiga para a Etapa B. mudando o interruptor para a posição de ligado (marcado com “I”). Etapa B: Instalando a fonte de energia CORSAIR AX Series 1. Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.

  • Page 37: Aprovações De Segurança E Da Agência

    2014/35/EU Switch de seleção do modo de ventoinha 2014/30/EU 2011/65/EU As fontes de alimentação AX Series têm um switch de modo de ventoinha que EN 60950-1:2006/A2:2013 permite desligar o modo ZeroRPM. O switch está localizado na parte traseira da 60950-1(ed.2);am1;am2 PSU, próximo ao switch de alimentação CA.
  • Page 38 AX SERIES AX SERIES ™ ™ Grattis till köpet av CORSAIRs högpresterande ATX- nätaggregat i AX-serien. Nätaggregaten i CORSAIRs AX-serie är byggda med de bästa komponenterna. Aggregaten är 80 PLUS Titanium-certifierade och ger e ektiv strömförsörjning till din PC, samtidigt som de minskar både elkostnader och överskottsvärme.
  • Page 39 750mm 450mm 100mm 100mm 100mm 450mm 100mm 100mm 100mm (± 10mm) Totalt antal anslutningar Anslutningar per kabel Diskettadapter (4 stift) SYSTEMBELASTNING 101mm 101mm (± 5mm) CORSAIR AX1000: Bruskurva för nätaggregatets fläkt Totalt antal anslutningar Fläktbrus (dB) Ute ekt i Watt...
  • Page 40 Molexkabel (4 stift) 750mm 550mm 100mm 100mm 450mm 100mm 100mm (± 10mm) Totalt antal anslutningar Anslutningar per kabel Diskettadapter (4 stift) SYSTEMBELASTNING 101mm 101mm (± 5mm) CORSAIR AX850: Bruskurva för nätaggregatets fläkt Totalt antal anslutningar Fläktbrus (dB) Ute ekt i Watt...
  • Page 41 PÅ (markerat med ”I”). 4. Fortsätt till Steg 2. Steg 2: Så här installerar du nätaggregat i CORSAIR AX-Series 1. Se till att nätkabeln inte är ansluten. 2. Följ anvisningarna i handledningen för ditt chassi och installera nätaggregatet med de medföljande skruvarna.

  • Page 42: Viktig Säkerhetsinformation

    AX SERIES AX SERIES ™ ™ Säkerhet and direktiv Myndighet Standard/direktiv FCC del 15, delfältet B: 2014 ANSI C63.4-2014 ICES-003 Issue6:2016 C TUV-US(USA) UL60950-1: 2007/R:2014-10 CAN/CSA-22.2 No.60950-1:2007/A2:2014-10 EN55032: 2012+AC: 2013 klass B EN61000-3-2: 2014 EN61000-3-3: 2013 EN55024: 2010 2014/35/EU Reglage för fläktläge...
  • Page 43 AX SERIES AX SERIES ™ ™ 感谢您购买全新推出的 CORSAIR AX 系列高性能 ATX 电源。 CORSAIR AX 系列电源都采用质量出众的组件，能够以 80 PLUS Titanium能 效为您的 PC 供电，降低供电成本，减少多余热量。仅使用日本 105°C 电容器， 用户可以信赖 AX PSU 的长效使用寿命和可靠性能，同时具有十年保修。Zero RPM 模式是指AX系列 PSU 在低负载和中负载下可实现几乎静音运行，即便在 大功率下，低噪音风扇也可实现静音运行。完全模块化的电缆可轻松组装和升级 PC，您只需要安装系统必须的线缆即可。AX PSU 不但安静、高效且值得信赖， 还能满足长时间为您的 PC 供电的所有要求。 安全和保护 •...
  • Page 44 AX SERIES AX SERIES ™ ™ AX1000 CORSAIR AX1000 直流线缆列表 数量 说明 总长度 150mm (宽) x 86mm (高) x 170mm (长) 尺寸: 每条线缆的连接器数量 24 引脚 (20+4) ATX 线缆 包装内容 610mm 610mm 610mm • CORSAIR AX 系列电源 • 束线带 (± 10mm) •...
  • Page 45 AX SERIES AX SERIES ™ ™ AX850 CORSAIR AX850 直流线缆列表 数量 说明 总长度 150mm (宽) x 86mm (高) x 170mm (长) 尺寸: 每条线缆的连接器数量 24 引脚 (20+4) ATX 线缆 包装内容 610mm 610mm 610mm • CORSAIR AX 系列电源 • 束线带 (± 10mm) •...
  • Page 46 2. 拔掉显卡、主板以及所有其他外围设备的所有电源线。 E. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆， 以便日后加装组件时使用。 3. 按照机箱手册的指示进行操作，并拆下现有电源。 6. 将交流电源线连接到电源，并通过将开关拨到“开”位置（标有“I”字样） 4. 继续执行步骤 B。 打开电源。 步骤 B：安装 CORSAIR AX 系列电源 1. 确保电源的交流电源线未连接。 2. 按照机箱手册的指示进行操作，并使用提供的螺钉安装电源。 24 引脚主电源线带有可拆卸 4 引脚连接器，能够支持主板上的 24 引脚或 20 引脚插座。 A. 如果主板带有 24 引脚插座，您可以将 24 引脚主电源线从电源直接连接到主板。 B. 如果主板带有 20 引脚插座，则您必须从 24 引脚连接器拆下 4 引脚线...
  • Page 47 AX SERIES AX SERIES ™ ™ 安全和机构认证 机构 标准 FCC 部分 15, 分部 B: 2014 ANSI C63.4-2014 ICES-003 Issue6:2016 C TUV-US(美国) UL60950-1: 2007/R:2014-10 CAN/CSA-22.2 No.60950-1:2007/A2:2014-10 EN55032: 2012+AC: 2013 B 类 EN61000-3-2: 2014 EN61000-3-3: 2013 EN55024: 2010 2014/35/EU 风扇模式选择开关 2014/30/EU 2011/65/EU AX系列电源具有风扇模式开关，让您可以关闭...
  • Page 48 AX SERIES AX SERIES ™ ™ CORSAIR AX シリーズのハイパフォーマンス ATX 電源をご購 入いただき、ありがとうございます。 CORSAIR AX シリーズ電源は、最高品質グレードの構成部品によって 80 PLUS Titanium の力率をし、消力とな放を抑えています。日本105°C コンデンサのみを用することで、AX PSU は長寿命と高信頼性を誇り、さらに 10 年保証も適用されます。Zero RPM モドの AX シリーズ PSU は、低荷や中 程度の負荷ではほぼ負音となり、最大力の状でも低ノイズファンによる静音作 をします。完全モジュル式のケブルは、システムに必要なケブルだけを取り付 けることができ、PC の自作とアップグレードを容易にします。静音性、効率 性、信頼性に優れた AX PSU は、今後何年も PC への電力供給に使い続けるた...
  • Page 49 AX SERIES AX SERIES ™ ™ AX1000 CORSAIR AX1000 に付属する DC ケーブルの一覧 数量 説明 全長 150mm (幅) x 86mm (高さ) x 170mm (奥行き) 寸法: ケーブル一本あたりの端子数 ATX 24 (20+4) ピンケーブル 付属品 610mm 610mm 610mm • CORSAIR AX シリーズ電源ユニット • ケーブル結束バンド (± 10mm) •...
  • Page 50 AX SERIES AX SERIES ™ ™ AX850 CORSAIR AX850 に付属する DC ケーブルの一覧 数量 説明 全長 150mm (幅) x 86mm (高さ) x 170mm (奥行き) 寸法: ケーブル一本あたりの端子数 ATX 24 (20+4) ピンケーブル 付属品 610mm 610mm 610mm • CORSAIR AX シリーズ電源ユニット • ケーブル結束バンド (± 10mm) •...
  • Page 51 ブルを取り外します。 ブルを接続します。 3. PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。 C. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express 4. ステップ B に進みます。 グラフィックードに接続します。 D. 小型の 4 ピン端子が必要な周辺機器には、周辺機器用のペリフェラル ケーブルを接続します。 ステップ B：CORSAIR AX シリーズの電源ユニットを取り付ける E. ケーブルがすべて確実に接続されていることを確認してください。コ 1. 電源ユニットには AC 電源ケーブルが接続されていないことを確認し ンポーネントを後で追加した場合に備えて、未使用のモジュラーケー てください。 ブルは必ず捨てずに保管してください。 2. PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付 6. 電源ユニットに AC 電源ケーブルを接続し、「ON」の位置（「I」の印が付 けます。...
  • Page 52 AX SERIES AX SERIES ™ ™ 安全情報と適合規格 代理店 規制情報 FCC パート 15, サブパート B: 2014 ANSI C63.4-2014 ICES-003 Issue6:2016 C TUV-US(アメリカ) UL60950-1: 2007/R:2014-10 CAN/CSA-22.2 No.60950-1:2007/A2:2014-10 EN55032: 2012+AC: 2013 Class B EN61000-3-2: 2014 EN61000-3-3: 2013 EN55024: 2010 2014/35/EU ファンモード選択スイッチ 2014/30/EU 2011/65/EU AX シリーズ電源ユニットは、Zero RPM モードのオン/オフを切り替えるためのファン...
